Service-Handbuch
C221 CD-Player
nd/ox

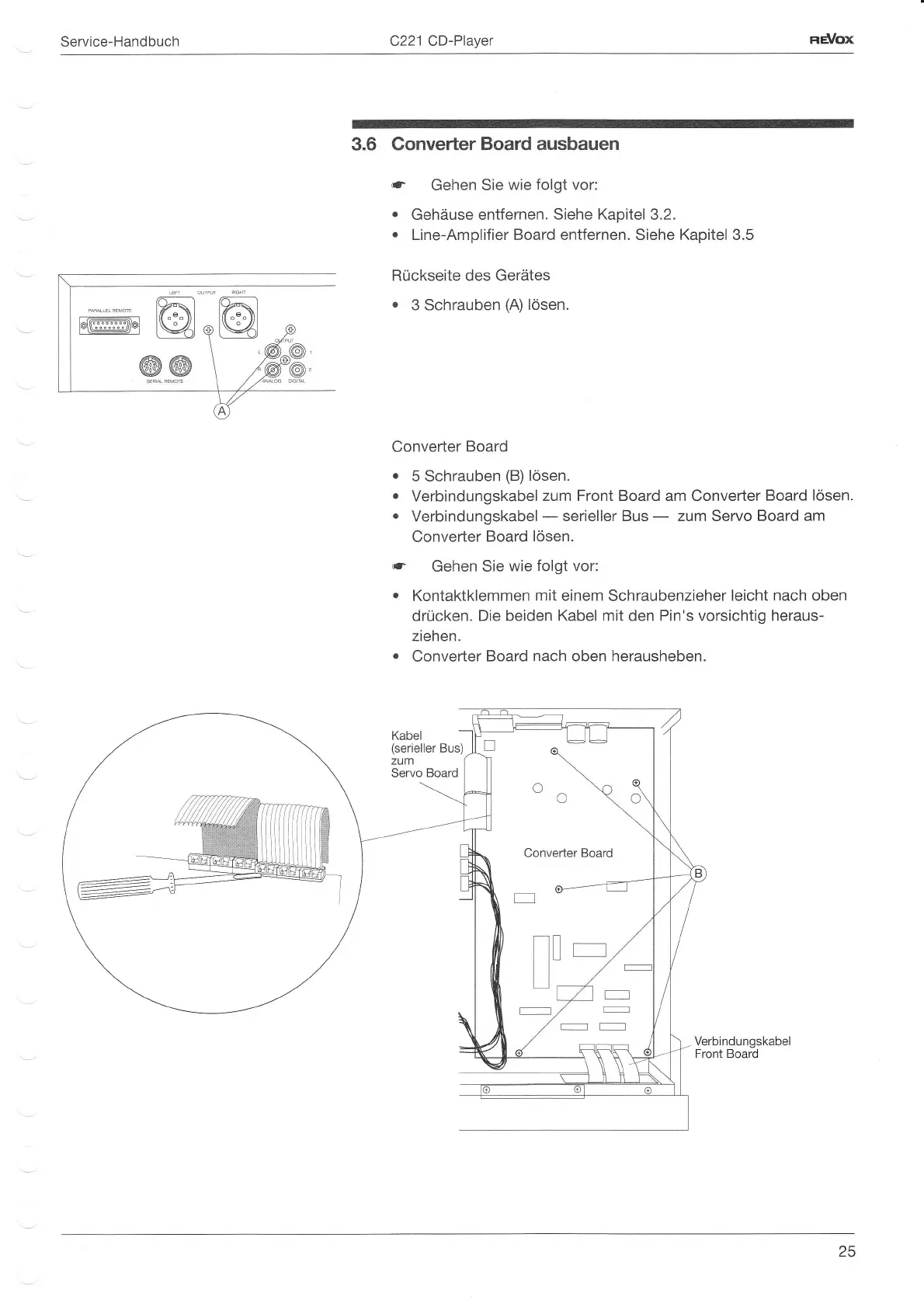

3.6 Gonverter
Board ausbauen
Gehen Sie
wie folgt vor:
Gehäuse
entfernen. Siehe
Kapitel
3.2.
Line-Amplifier Board entfernen.
Siehe
Kapitel 3.5
Rückseite des Gerätes
.
3 Schrauben
(A)
lösen.
Converter
Board
.
5 Schrauben
(B)
lösen.
.
Verbindungskabel
zum Front Board
am Conveder
Board lösen.
.
Verbindungskabel
-
serieller Bus
-
zum Servo
Board am
Converter
Board
lösen.
(F
Gehen Sie
wie folgt vor:
o
Kontaktklemmen
mit einem
Schraubenzieher
leicht nach oben
drücken. Die beiden
Kabel mit
den
Pin's vorsichtig heraus-
ziehen.
o
Converter
Board nach oben herausheben.
Kabel
(serieller
Bus)
zum
Servo Board
o-
a
a
Converter
Board
25
