HEVox
C221 CD-Player
Service-Handbuch

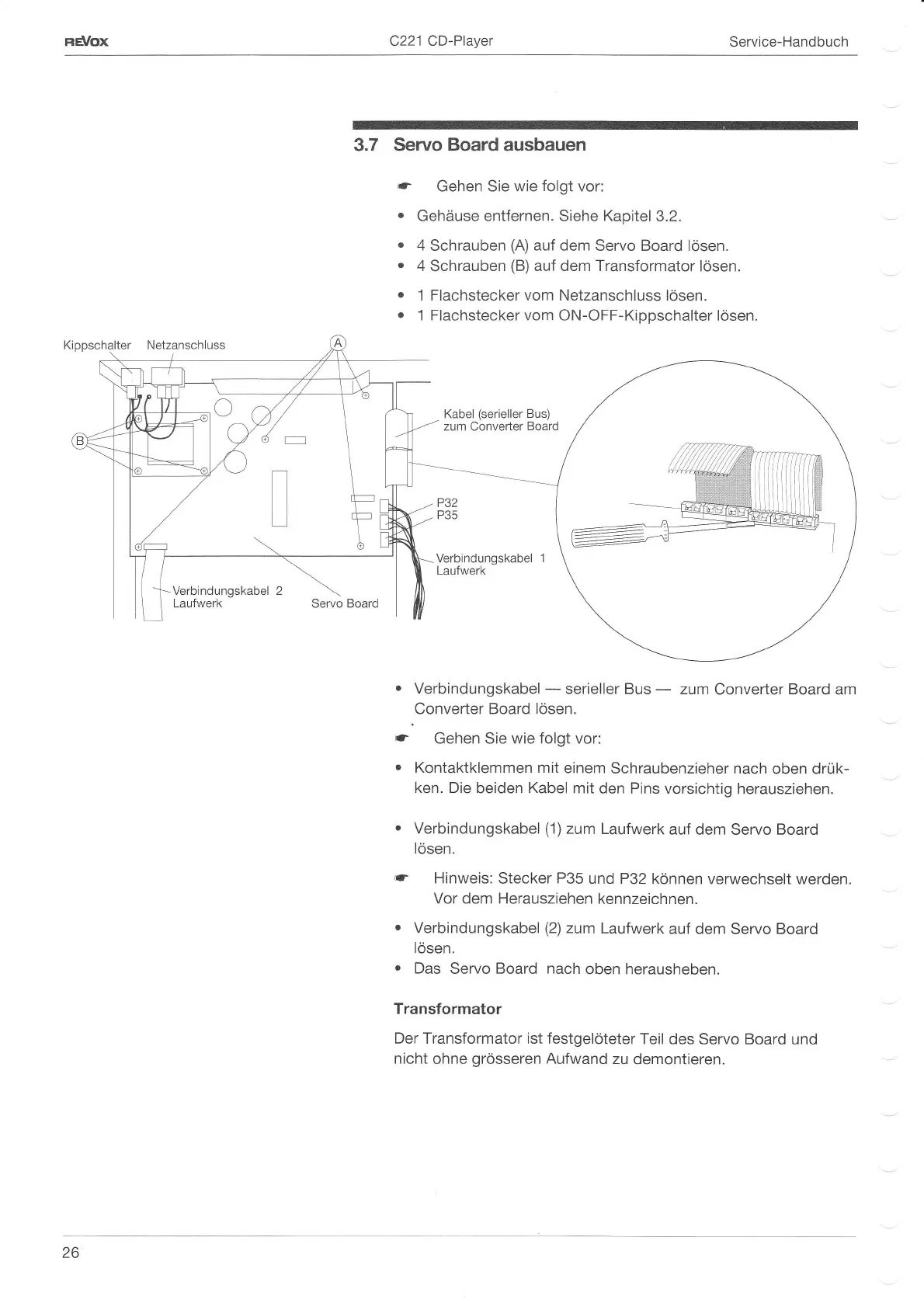

3.7 Seruo
Board
ausbauen
r-
Gehen Sie wie
folgt
vor:
.
Gehäuse
entfernen.
Siehe Kapitel3.2.
o
4
Schrauben
(A)
auf
dem Servo Board lösen.
.
4
Schrauben
(B)
auf dem Transformator
lösen.
o
1 Flachstecker vom Netzanschluss
lösen.
o
1 Flachstecker vom
ON-OFF-Kippschalter lösen.
Kippschalter Netzanschluss
Kabel
(serieller
Bus)
zum Converter
Board
Verbi nd ungskabel
Laufwerk
o
Verbindungskabel
-
serieller Bus
-
zum
Converter
Board
am
Converter Board lösen.
rir
Gehen Sie
wie folgt vor:
o
Kontaktklemmen mit
einem
Schraubenzieher nach
oben drük-
ken. Die
beiden
Kabel
mit
den Pins vorsichtig
herausziehen.
Verbindungskabel
(1)
zum Laufwerk
auf
dem Servo Board
lösen.
Hinweis:
Stecker
P35
und P32
können verwechselt
werden.
Vor
dem Herausziehen kennzeichnen.
Verbindungskabel
(2)
zum
Laufwerk
auf dem
Servo Board
lösen.
Das
Servo Board
nach
oben herausheben.
Transformator
Der Transformator ist festgelöteter
Teil
des Servo Board
und
nicht
ohne
grösseren
Aufwand
zu
demontieren.
P32
P35
Servo Board
u
I
I
26
