Rd/ox
C221 CD-Player
Service-Handbuch
Disc-Motor

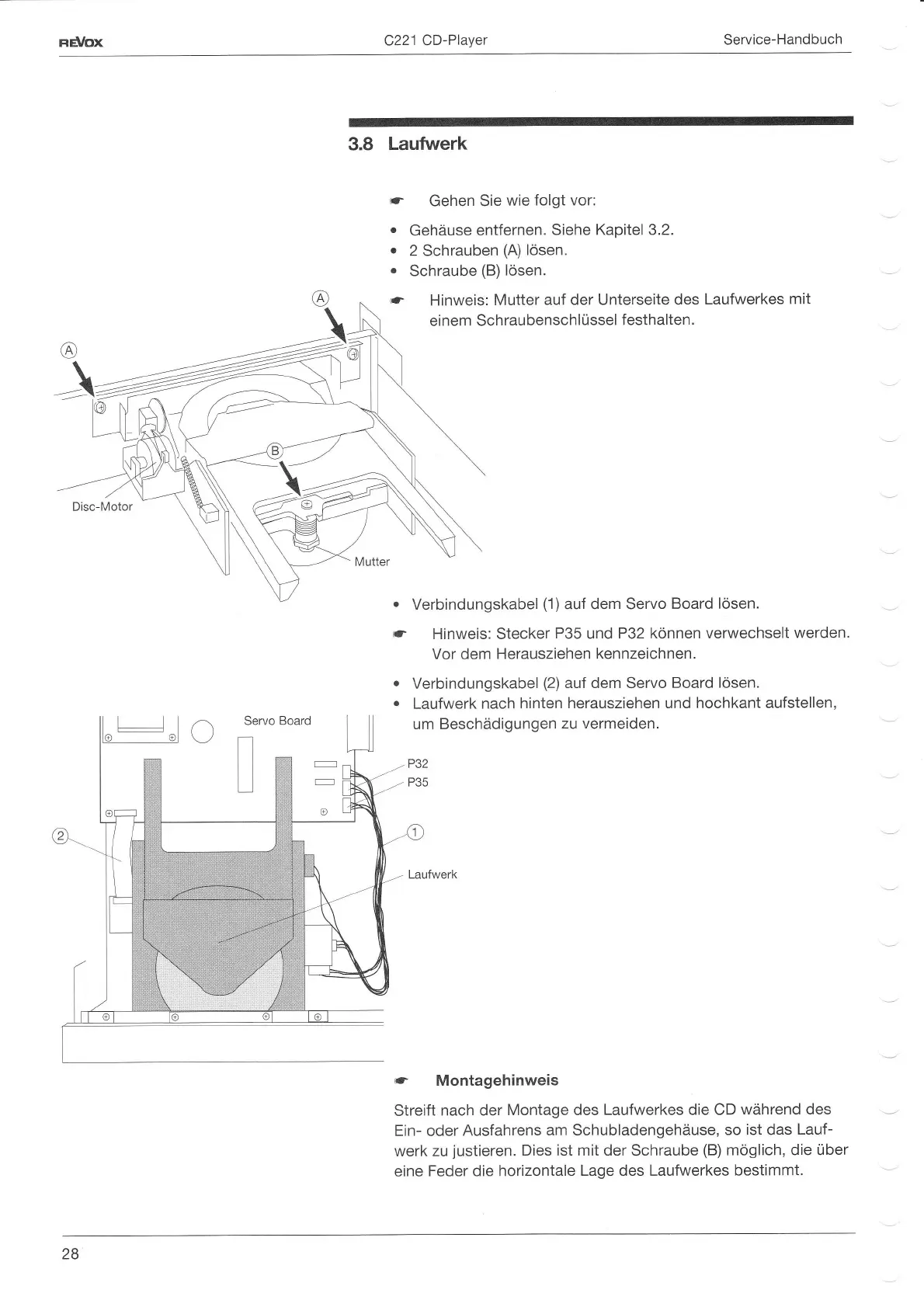

3.8
Laufwerk
.-
Gehen Sie
wie
folgt vor:
.
Gehäuse
entfernen.
Siehe
Kapitel3.2.
.
2 Schrauben
(A)
lösen.
.
Schraube
(B)
lösen.
(.-
Hinweis:
Mutter
auf der Unterseite des
Laufwerkes
mit
einem Schraubenschlüssel
festhalten.
.
Verbindungskabel
(1)
auf dem Servo
Board
lösen.
(-
Hinweis: Stecker
P35
und
P32 können verwechselt
werden.
Vor dem Herausziehen
kennzeichnen.
.
Verbindungskabel
(2)
aut dem
Servo
Board
lösen.
.
Laufwerk nach
hinten herausziehen und hochkant
aufstellen,
um Beschädigungen
zu vermeiden.
, P32
-/"
?35
'
Laufwerk
(-
Montagehinweis
Streift
nach der
Montage des
Laufwerkes die CD
während des
Ein- oder
Ausfahrens
am Schubladengehäuse,
so ist das
Lauf-
werk zu
justieren.
Dies ist mit der Schraube
(B)
möglich, die über
eine
Feder die
horizontale
Lage
des
Laufwerkes bestimmt.
Servo
t'l
I
ll
Board
t-
il
o
'€)
28
