Service-Handbuch
C221 CD-Player
nd/ox

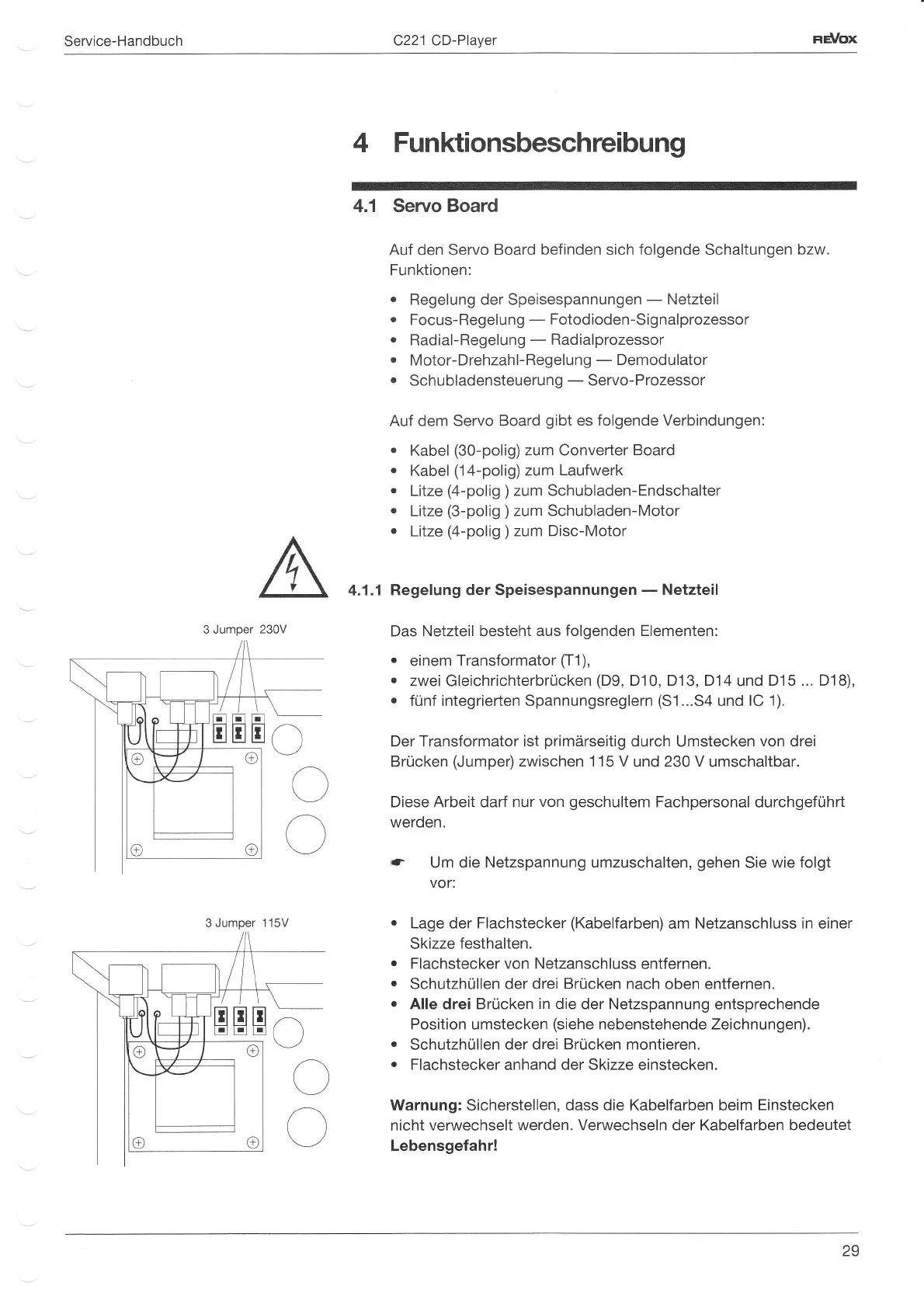

4 Funktionsbeschrcibung
4.1 Seruo
Board
Auf den Servo
Board befinden sich folgende Schaltungen
bzw.
Funktionen:
.
Regelung der Speisespannungen
-
Netzteil
.
Focus-Regelung
-
Fotodioden-Signalprozessor
.
Radial-Regelung
-
Radialprozessor
.
Motor-Drehzahl-Regelung
-
Demodulator
.
Schubladensteuerung
-
Servo-Prozessor
Auf dem Servo
Board
gibt
es folgende Verbindungen:
.
Kabel
(3O-polig)zum
Converter Board
.
Kabel
(1a-polig)zum Laufwerk
r
Litze
(4-polig
)zum
Schubladen-Endschalter
r
Litze
(3-polig
)zum
Schubladen-Motor
o
Litze
(4-polig
)
zum Disc-Motor
4.1.1
Regelung der Speisespannungen
-
Netzteil
Das Netzteil besteht
aus folgenden Elementen:
.
einem
Transformator
fl-1),
.
zwei Gleichrichterbrücken
(D9,
D10,
D'13, D'14
und
D15 ... D18),
.
fünf integrierten Spannungsreglern
(S1...S4
und
lC 1).
Der
Transformator ist
primärseitig
durch Umstecken
von drei
Brücken
(Jumper)
zwischen 1 15 V
und 230 V umschaltbar.
Diese Arbeit darf nur
von
geschultem
Fachpersonal durchgeführt
werden.
a
a
Um die
Netzspannung umzuschalten,
gehen
Sie
wie folgt
vor:
Lage
der
Flachstecker
(Kabelfarben)
am
Netzanschluss in
einer
Skizze
festhalten.
Flachstecker von Netzanschluss
entfernen.
Schutzhüllen der drei
Brücken
nach
oben
entfernen.
Alle
drei
Brücken
in
die der Netzspannung
entsprechende
Position
umstecken
(siehe
nebenstehende Zeichnungen).
Schutzhüllen
der drei Brücken montieren.
Flachstecker
anhand
der
Skizze einstecken.
Warnung: Sicherstellen,
dass die Kabelfarben beim Einstecken
nicht
verwechselt werden. Verwechseln der Kabelfarben bedeutet
Lebensgefahr!
3 Jumper
3 Jumper
115V
29
