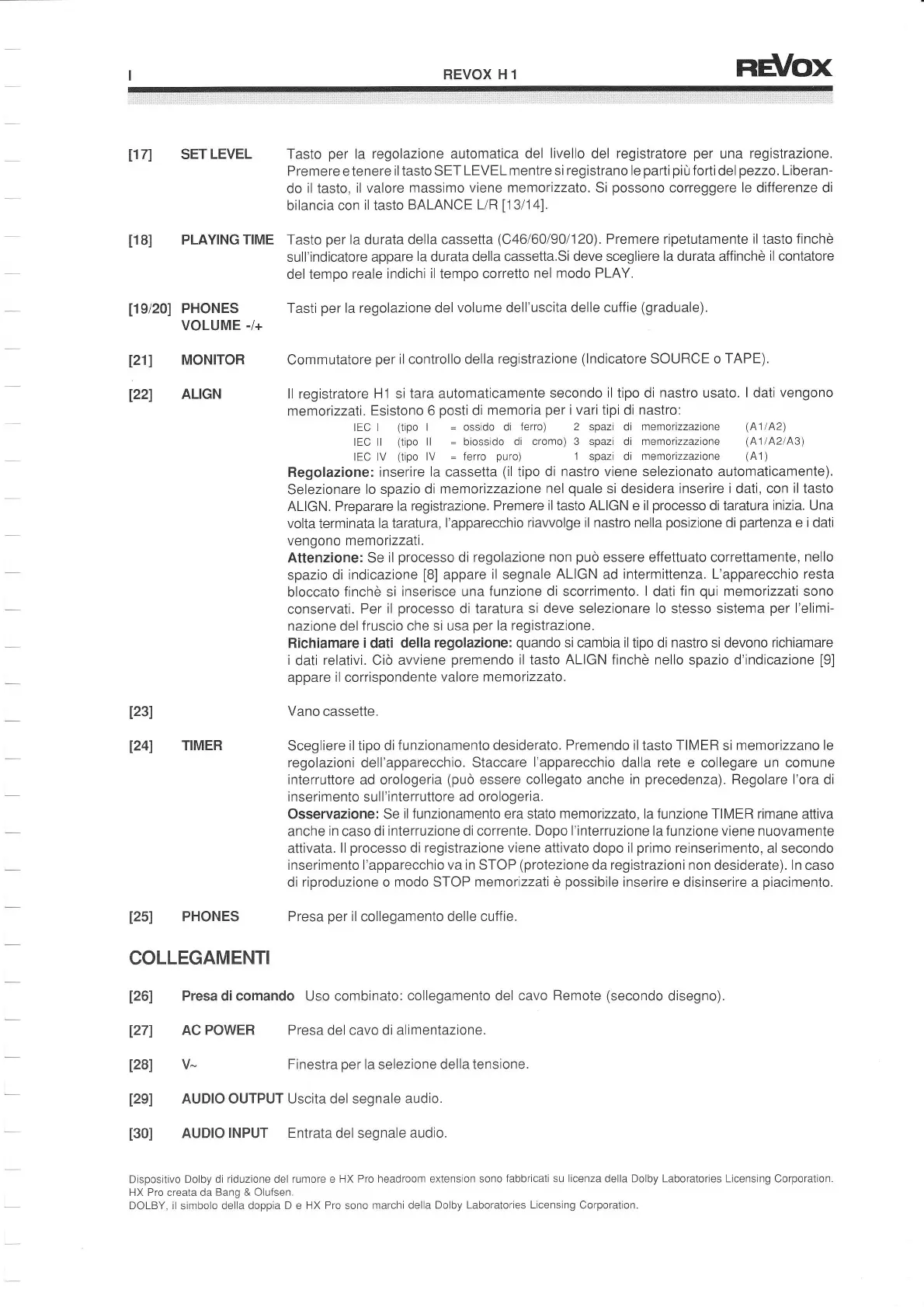

Revox H1 - Page 14

REVOX
H 1
nd/ox
l17l
SETLEVEL
[18]
PLAYTNG
TrME
l19t20l
PHONES
VOLUME J+
Tasto
per
la
regolazione automatica del
livello
del
registratore
per
una
registrazione.
Premere e tenere
iltasto SET
LEVEL mentre si registrano le
parti piü
forti
del
pezzo.
Liberan-
do il tasto,
il valore massimo
viene memorizzato.
Si
possono
correggere
le
differenze
di
bilancia con
il
tasto
BALANCE
L/R
[13/14].
Tasto
per
la durata
della cassetta
(C461601901120).
Premere ripetutamente il tasto
finchö
sull'indicatore appare
la
durata della cassetta.Si
deve scegliere la durata affinchö
il
contatore
del tempo
reale indichi
il
tempo corretto
nel modo PLAY.
Tasti
per
la regolazione del
volume dell'uscita delle cuffie
(graduale).
Commutatore
per
il controllo della
registrazione
(lndicatore
SOURCE o
TAPE).
ll registratore H1 si
tara automaticamente
secondo il tipo di
nastro
usato.
I
dati
vengono
memorizzali.
Esistono 6
posti
di
memoria
per
i vari
tipi di
nastro:
IEC I
(tipo I
=
ossido di
leno) 2
spazi di
memorizzazione
(A1lA2)
IEC ll
(tipo
ll
=
biossido di
cromo) 3 spazi di memorizzazione
(A1lA2lA3)
IEC
lV
(ripo
lV
=
ferro
puro)
1 spazi di memorizzazione
(41)
Regolazione: inserire
la
cassetta
(il
tipo
di nastro viene
selezionato
automaticamente).
Selezionare
lo spazio
di memorizzazione
nel
quale
si
desidera
inserire i dati, con
il
tasto
ALIGN. Preparare
la registrazione.
Premere il tasto ALIGN
e
il
processo
di taratura
inizia.
Una
volta
terminata
la
taratura,
l'apparecchio riawolge
il
nastro nella
posizione
di
partenza
e
i dati
vengono memorizzali-
Attenzione: Se
il
processo
di
regolazione
non
puö
essere effettuato correttamente,
nello
spazio di
indicazione
[8]
appare
il
segnale
ALIGN
ad intermittenza.
L'apparecchio resta
bloccato
finchö si
inserisce una funzione di scorrimento.
I
dati
fin
qui
memorizzati
sono
conservati.
Per
il
processo
di taratura si
deve
selezionare
lo
stesso sistema
per
l'elimi-
nazione del
fruscio che si usa
per
la registrazione.
Richiamare
i
dati
della regolazione:
quando
si
cambia
il
tipo di
nastro
si devono
richiamare
i
dati
relativi.
Ciö
awiene
premendo
il tasto ALIGN finchö nello
spazio d'indicazione
[9]
appare
il corrispondente
valore memorizzato.
Vano
cassette.
Scegliere
il
tipo
di
funzionamento
desiderato.
Premendo il
tasto
TIMER
si memorizzano
le
regolazioni dell'apparecchio. Staccare
l'apparecchio
dalla
rete
e collegare un comune
interruttore ad orologeria
(puö
essere
collegato
anche
in
precedenza).
Regolare I'ora
di
inserimento sull'interruttore ad orologeria.
Osservazione: Se
il funzionamento era stato
memorizzato,
la funzione TIMER rimane
attiva
anche
in
caso di
interruzione di corrente.
Dopo I'interruzione
la f
unzione
viene nuovamente
attivata.
ll
processo
di
registrazione viene attivato
dopo il
primo
reinserimento,
al secondo
inserimento l'apparecchio
va in
STOP
(protezione
da
registrazioni
non desiderate). ln caso
di
riproduzione
o
modo
STOP
memorizzali ö
possibile
inserire
e disinserire a
piacimento.
Presa
per
il
collegamento delle
cuffie.
l21l
1221
[23]
124l
MONITOR
ALIGN
TIMER
[25]
PHONES
COLLEGAMENTI
Presa di comando Uso combinato:
collegamento
del
cavo
Remote (secondo
disegno)
AC POWER
Presa
del cavo di
alimentazione.
V-
Finestra
per
la
selezione
della tensione.
AUDIO OUTPUT Uscita del segnale
audio.
AUDIO
INPUT Entrata
del segnale
audio.
[26]
l27l
l28l
[2e]
[30]
Dispositivo
Dolby
di
riduzione del rumore e HX Pro
headroom extension sono fabbricati su
licenza
della Dolby Laboratories Licensing Corporation
HX Pro creata da
Bang
& Olufsen.
DOLBY, il
sirnbolo
della doppia D e HX Pro sono
marchi della Dolby Laboratories
Licensing
Corporatron.
