7
ONE

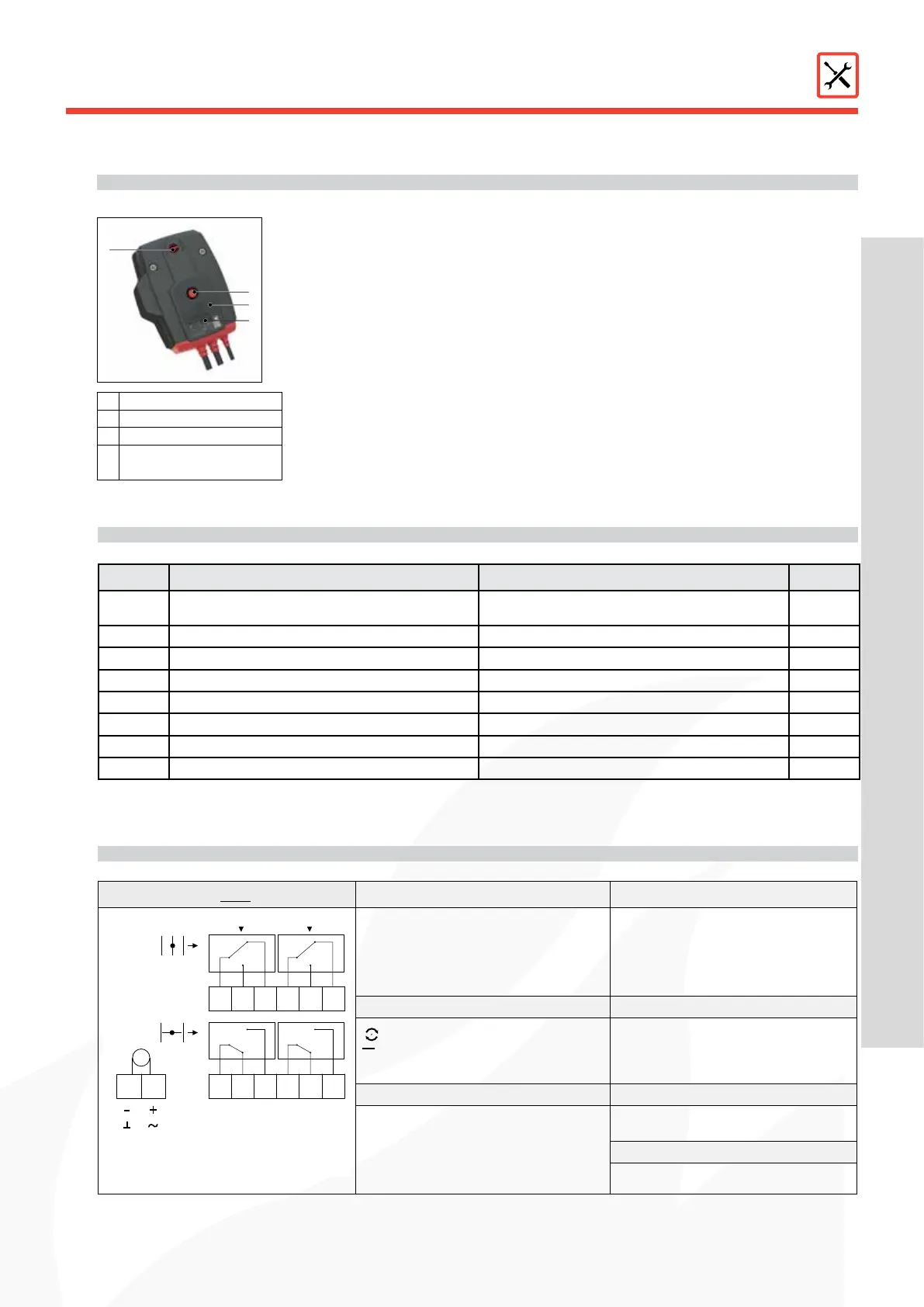

Servomoteur à ressort de rappel
K132-D
01/2018
Français
caractéristiques détaillées
liste des Pièces
2
1
3
4
ONE
Tension nominale Temps de marche
ONE T 24 FDCU: 24VCA/CC -10%/+20%
ONE T 24 FDCB: 24VCA/CC -10%/+20%
ONE T 230 FDCU: 230VCA ±15%
ONE T 230 FDCB: 230VCA ±15%
moteur: (Câblé) <75 sec
moteur: (Pile 9V) <85 sec
ressort: <30 sec
Puissance de consommation Puissance acoustique
4,0W
0,1W
moteur: max 58 dB (A)
ressort: max 60 dB (A)
Contacts de position Indice de protection
max 1A 60V
IP 54
Section câbles
0,75 mm²
24VDC
24VAC
230VACN L
65
4
3
1
2
6543
1
2
M
BK RD
DC : Schakelaar open positie brandklep
FC : Schakelaar gesloten positie brandklep
paars
rood
wit
oranje
roze
grijs
PrésentatiOn du PrOduit
1
Bouton de déclenchement
2
Indicateur position de lame
3
Diode LED
4
Compartiment pour pile de
réarmement
Description Code Quantité
1 Servomoteur
ONE T 24 FDCU / ONE T 24 FDCB /
ONE T 230 FDCU / ONE T 230 FDCB
1
2 Visdexationmoteur DIN 912 M6x65 2
3 Membrane PL AME-D218 1
4 Platine de base moteur FE-VOOR-265 1
5 Axe moteur PLAME-D027 1
6 Visdexationplatinedebase DIN 933 M6x20 3
7 Fusible thermique FUS72 ONE 1
8 Etiquette kit (jaune) ETIK-D042 1
Le moteur à ressort de rappel ONE est conçu pour commander simplement, de manière
automatique ou à distance, les clapets coupe-feu Rf-t de toutes les dimensions.
Lors de la mise sous tension, le servomoteur amène la lame du clapet en position d'attente.
Lorsque l'alimentation électrique est interrompue ou lorsque la température dans la gaine
dépasse 72°C, l'énergie accumulée par la tension du ressort amène la lame du clapet dans sa
position de sécurité.
Le réarmement manuel du moteur se fait à l’aide d’une pile standard 9V.
UnLEDintégréindiquelapositionouverteouferméedumoteur.Lecontactdepositionnet
début de course inclus signale (sur un panneau de commande/contrôle) la position ouverte
ou fermée de la lame du clapet.
Quatre variantes du ONE sont disponibles : 24 ou 230 volts, avec contact de position FDCU
ou FDCB.
BREVET DÉPOSÉ
