Servomoteur à ressort de rappel
K132-D
01/2018
Français
cOmmande One

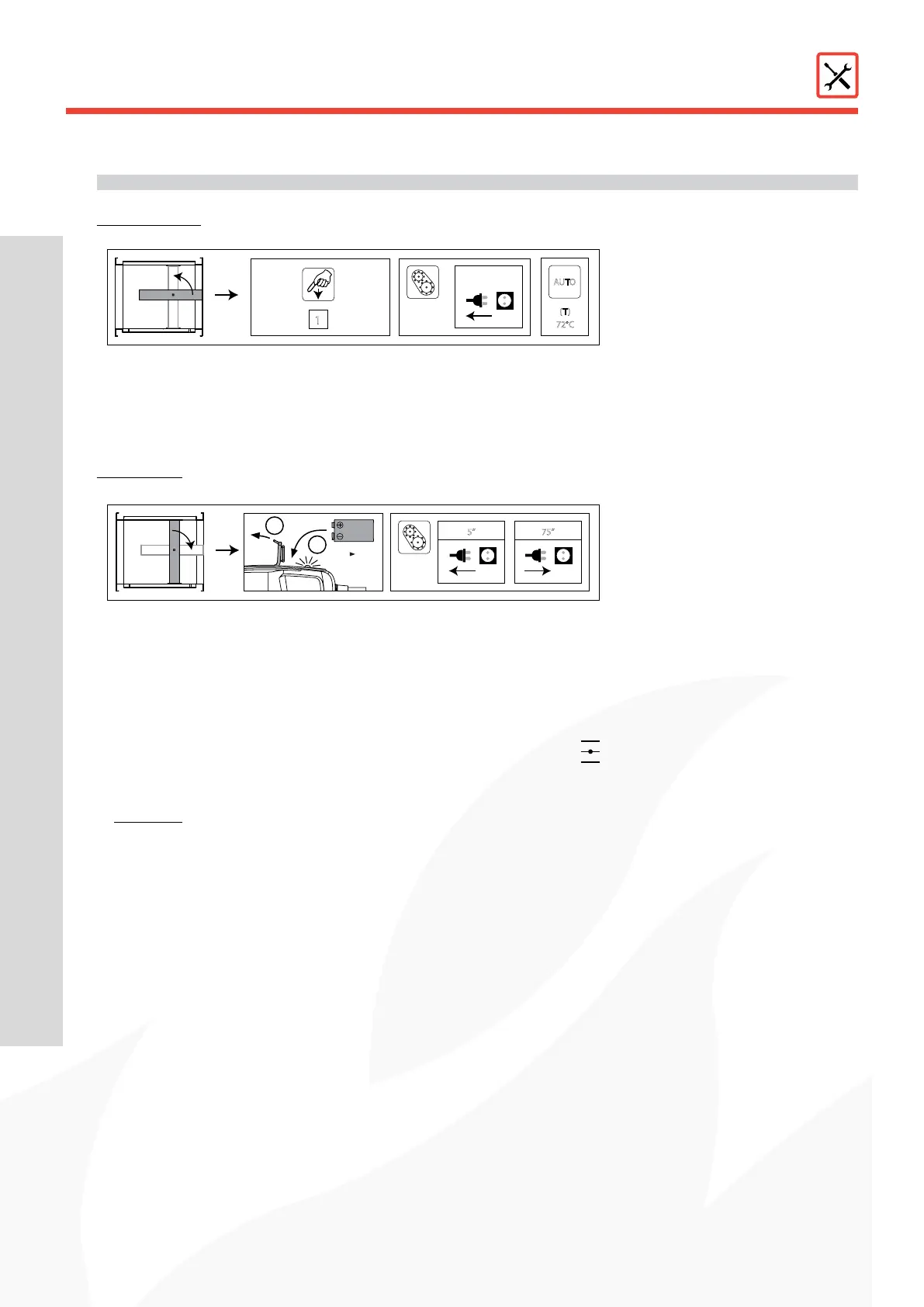

Déclenchement
•Déclenchement manuel: pressez une fois brièvement sur le bouton (1).
•Déclenchement télécommandé: par l’interruption de l’alimentation électrique.
•Déclenchement autocommandé: par la réaction du fusible thermique si la température dans la gaine atteint 72°C.
Réarmement
•Réarmement motorisé
1. Coupez l’alimentation électrique pendant au moins 5 sec.
2. Alimentez le moteur (respectez la tension indiquée) pendant au moins 75 sec.
3. Larotationdumoteurs’arrêteautomatiquementàlandecourse(lameouverte).
•Réarmement manuel
1. Ouvrez le compartiment de la pile (4) et maintenez une pile de 9V contre les ressorts
de contact jusqu’à ce que la diode LED (3) s’allume de manière continue.
2. Contrôlez si l’indicateur (2) indique que la lame est en position ouverte :
Retirez la pile : la LED s’éteint.
3. Fermez le compartiment de la pile.
Attention :
i
Lorsque la diode LED (3) clignote rapidement (3x/sec.), la pile est déchargée : utilisez une nouvelle pile.
i
Lorsque la diode LED (3) clignote lentement (1x/sec), le réarmement est en cours.
i
Lorsque la diode LED (3) est allumée de manière continue, le réarmement est terminé et le moteur est sous tension.
i
Lorsquelemoteurdétecteunetensionsurlecâbled’alimentation,ilsuftdeconnecterlapilebrièvementpour
démarrer le réarmement.
i
Le câble d’alimentation de ce moteur ne peut pas être remplacé séparément. Si le câble est endommagé, l’unité
complète doit être remplacée.
i
Le boîtier du mécanisme contient un capteur de température. Lorsque la température dans le boîtier dépasse 72°C, le
mécanisme se déclenche. La diode LED clignote 2 fois par seconde. Lorsque la température redescend en dessous de
72°C, le mécanisme ne peut être réarmé de manière motorisée qu’après un réarmement manuel (avec une pile).
i
Aprèsfonctionnement,ilfautattendre1secondepourquelescontactsdendecourseatteignentunepositionstable.
