Rheem RTEX-04T - Requisitos Eléctricos

21
PUNTO DE USO ELÉCTRICO 3.5@120V
NEGRO A DISYUNTOR (POTENCIA)
BLANCO (NEUTRO)
VERDE/AMARILLO DE TOMA DE TIERRA
30
30 Amp.
Disyuntor unipolar
NEGRO AL DISYUNTOR (POTENCIA)
PUNTO DE USO ELÉCTRICO 6.5@240V
ROJO AL DISYUNTOR (POTENCIA)
VERDE/AMARILLO DE TOMA DE TIERRA
30
30 30 Amp.
Disyuntor bipolar

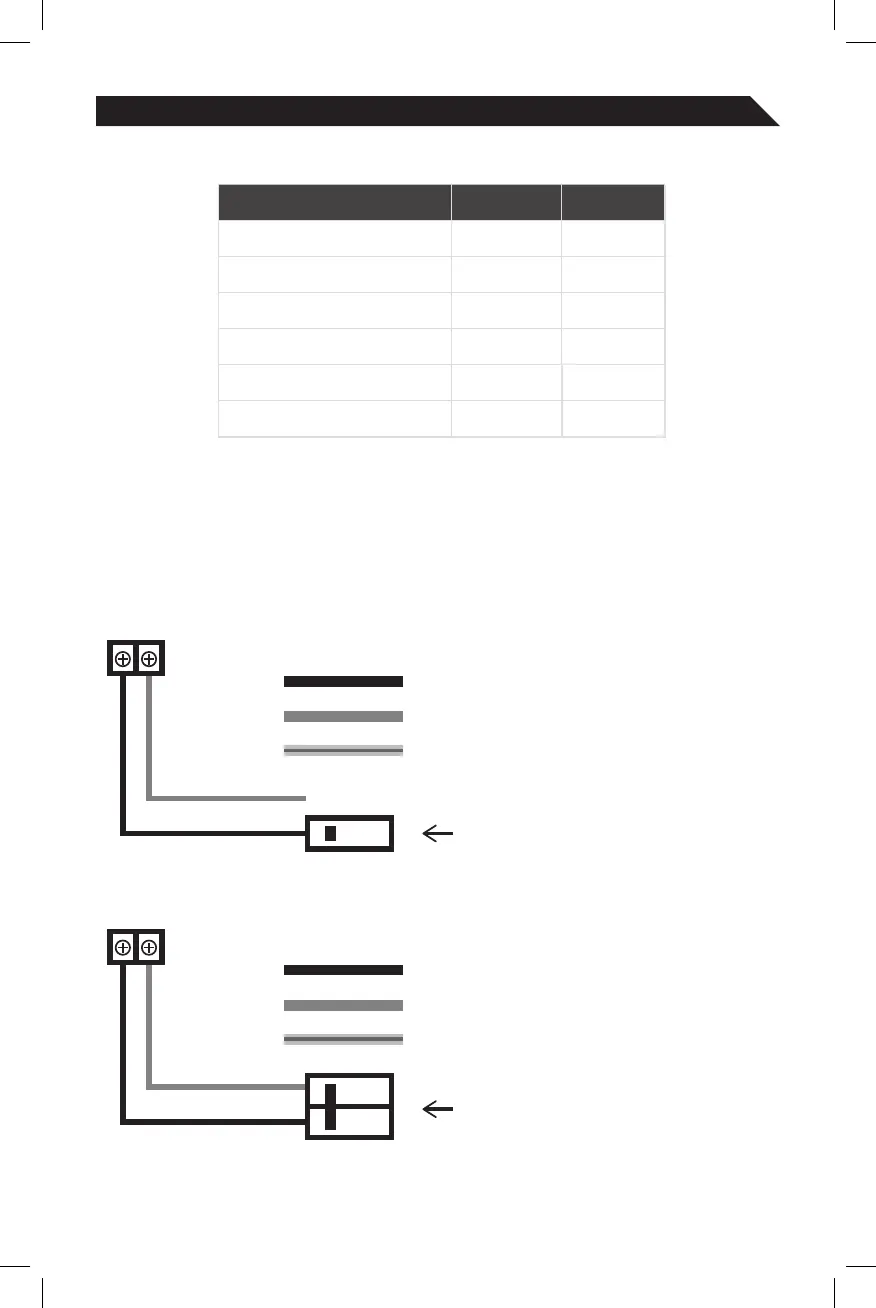

DIAGRAMA DE CABLEADO
REQUISITOS ELÉCTRICOS
ENTRADA DEL CALENTADOR 3.5 kW 6.5 kW
Elementos 1 1
Voltaje 120 V 240 V
KW máx. 3.5 kW 6.5 Kw
Consumo máximo de amperaje 29 AMP 27 AMP
Disyuntores requeridos 1 x 30 AMP 2 x 30 AMP
Calibre de cable requerido 2 x 10 AWG 2 x 10 AWG
ESPECIFICACIONES ELÉCTRICAS POR ENTRADA DEL CALENTADOR
L1 (Negro)
L2 (Rojo)
N
L
