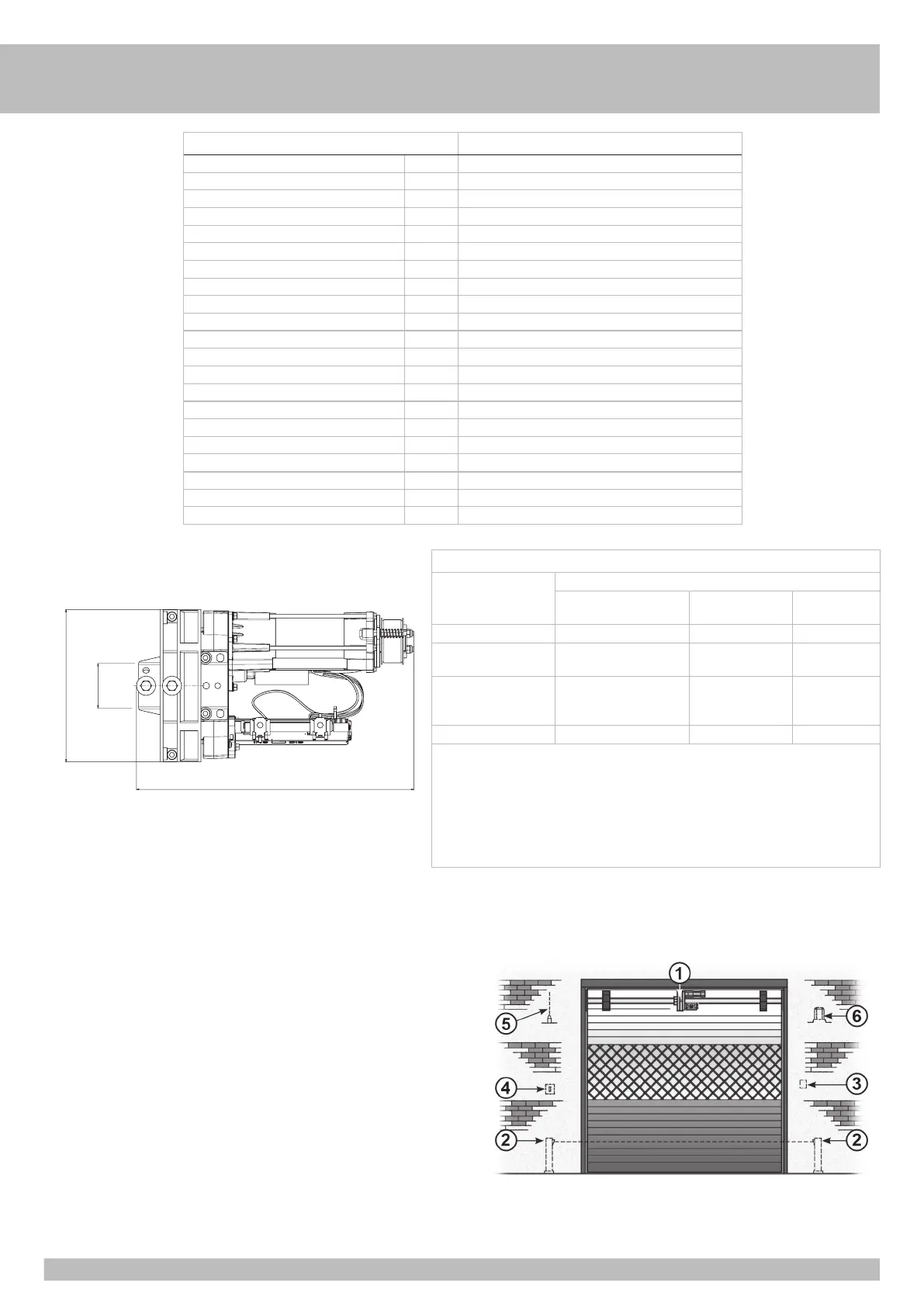

CARACTERÍSTICAS TÉCNICAS / INSTALACIÓN JOLLY ONE
Medidas en mm
1 - Operador JOLLY ONE
2 - Fotocélulas externas
3 - Botonera
3 - Selector con llave
4 - Antena de radio
5 - Intermitente
PARA UN FUNCIONAMIENTO CORRECTO, UTILICE EXCLUSIVAMENTE
ACCESORIOS RIB.
373,5
Ø 60
Ø 205
CARACTERÍSTICAS TÉCNICAS JOLLY ONE
Peso máx. de la puerta kg 220
Superficie máx. de la puerta m
2
16
Enrollamiento en el final de carrera N. vueltas 8,5
Par nominal de funcionamiento Nm 150
Par máximo de trabajo Nm 110
Fuerza máxima de elevación de la tierra kg 150
Fuerza máxima de trabajo kg 110
Vueltas de la polea de arrastre rpm 10,4 (50Hz) - 13,4 (60Hz)
Ø polea de arrastre mm 200 / 220 con adaptador ACJ9055
Ø barra de arrastre mm 60 / 42 con adap. ACJ9040 / 48 con adap. ACJ9050
Alimentación y frecuencia CEE 230V ~ 50-60Hz
Potencia del motor en carga W 570 (50Hz) - 550 (60Hz)
Absorción en carga A 2,7 (50Hz) - 2,6 (60Hz)
Condensador µF 20
Ciclos de funcionamiento N. 5 - 20s/2s
Manobrias diarias sugeridas N. 20
Servicio 30%
Tiempo nominal de funcionamiento s 240
Peso máximo kg 9,5
Temperatura de funcionamiento °C -10 ÷ +55
Grado de protección IP 30
CONTROL DE LA PUERTA ENROLABLE
La norma europea EN 12604 “Cierres industriales, comerciales, para garajes y cancelas - Aspectos
mecánicos - Requisitos y clases”, en el punto 4.3. “Protección contra movimientos no intencionales
y no controlados” especifica, entre otras cosas*:
a - El sistema de equilibrado de la puerta enrollable debe mantenerla en equilibrio en
cualquier posición o, en todo caso, el desequilibrio no ha de generar una fuerza
estática superior a 150 N (15,3 kg) sobre el borde de cierre.
Para efectuar este control, desbloquee el operador.
b - En caso de rotura de un muelle, el desequilibrio de la puerta enrollable no debe
superar los 200 N (20,4 kg), incluso cuando se desbloquea JOLLY ONE para pasar al
funcionamiento manual. Luego de ello, es obligatorio restablecer el correcto equilibrio
de la puerta enrollable. Por este motivo, se aconseja repartir el peso de la puerta en
un número adecuado de muelles (*libre interpretación).
ATENCIÓN: La Norma EN 12453 “Cerraduras industriales, comerciales, para garajes y
rejas, seguridad en la utilización de cerraduras automáticas, métodos de prueba” en
el punto 6.2.2 “seguridad contra el riesgo de levantamiento con mando sin hombre”
requiere que la persiana no esté en condiciones de levantar mas de 20 kg. Para lograrlo
RIB sugiere la utilización de el cuadro electrónico con reglamento de la fuerza J-CRX
(cod. ABJ7080).
Componentes a instalar según la norma EN12453
TYPO DE MANDO
USO DEL CIERRE
Personas expertas
(fuera de un área pública*)
Personas expertas
(área pública)
Personas no
expertas
mantenido A B non posivel
impulsivo - a la vista
(por ejemplo, botón)
C o E C o E C e D, o E
impulsivo: no a la
vista (p.e.: mando a
distancia remoto)
C o E C e D, o E C e D, o E
automatico C e D, o E C e D, o E C e D, o E
*ejemplo típico son los cierres que no tienen acceso a la calle pública.
A: Comando con acción mantenida, a través del pulsador de mando p.e.: cod. ACG2013
B: Comando con acción mantenida, a través del selector de llave. p.e.: cod. ACG1010
C: Regulacion de la fuerza del motor o fotocélulas para respetar las fuerzas de impacto como se
indica en el Anexo A
D: Bandas de seguridas como cód. ACG3010 y/o otros dispositivos adicionales para reducir la
probabilidad de contacto con la puerta.
E: Dispositivos instalados de tal manera que una persona no pueda ser tocada por la puerta.
