Una vez escogido JOLLY ONE adecuado para el tamaño de la puerta, verifique el diámetro de
las cajas de muelles y de la barra, que debe ser igual al del motor empleado.
Si son distintos, utilice los adaptadores necesarios:
ACJ9055 ADAPTADOR CAJA DE MUELLES Ø 200-220
ACJ9040 ADAPTADOR BARRA Ø 42/60
ACJ9050 ADAPTADOR BARRA Ø 48/60

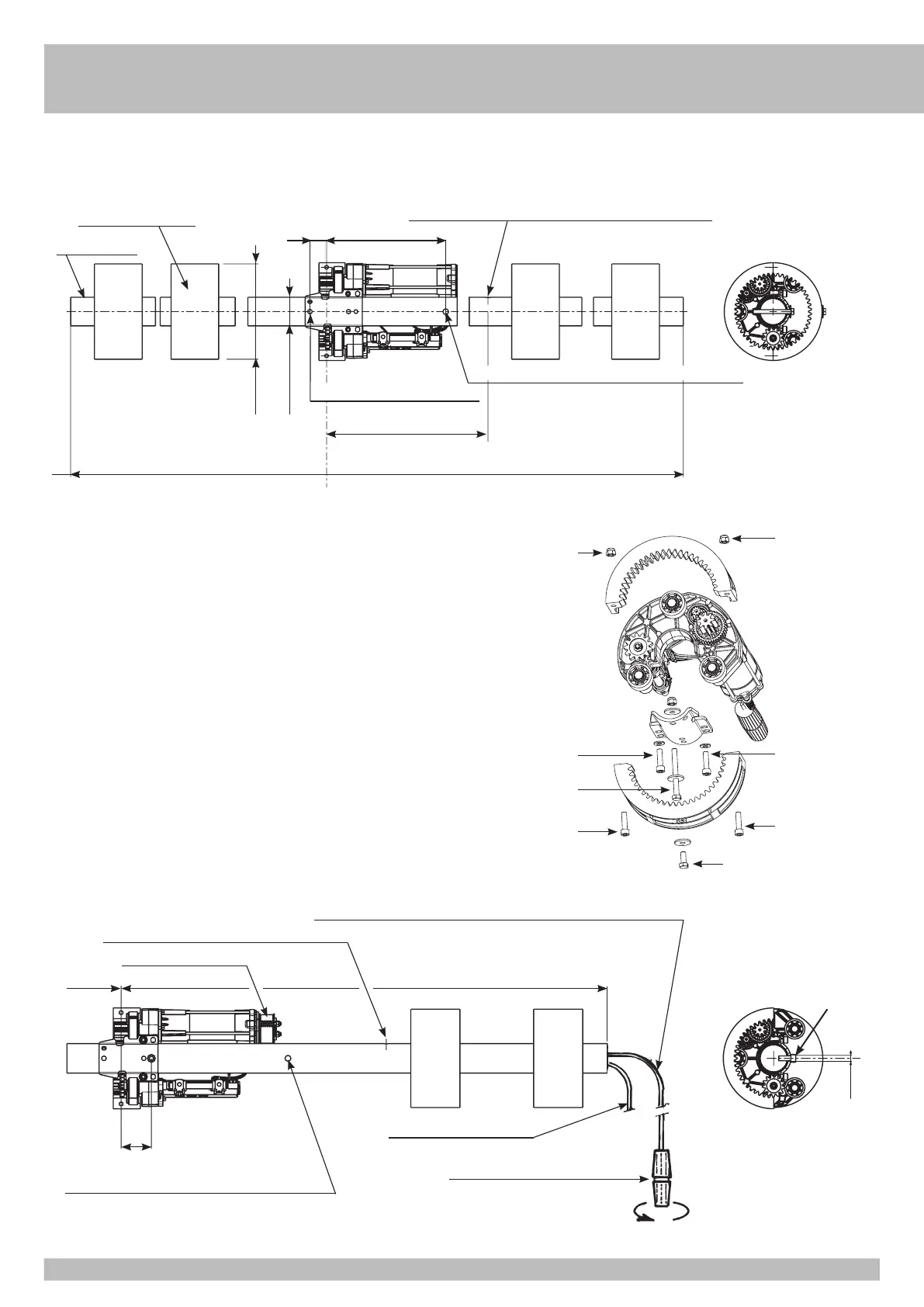

A - Taladre la barra como ilustra el esquema anterior (Fig. 1). Nota: en caso de puerta
enrollable ya instalada, donde sea difìcil realizar el agujero pasante, aplicar el motor
como por Fig. 3, ejecutando el agujero Ø 12 mm intereje 62 mm no pasante.
Abra el motor y móntelo según lo indicado de la continuación
B - Desenrosque los dos tornillos (1) y abra la polea.
C - Monte JOLLY ONE en la barra, situando el motor encima y los finales de carrera debajo
(ver fig. 3). Fije JOLLY ONE a la barra con la brida de retención y los tornillos (2) y (3) o
(2) y (5) en caso de montaje con agujero no pasante.
D - Monte nuevamente la polea y apriete los dos tornillos (1).
E - En la última sección de la puerta enrollable, practique un orificio Ø 12 mm que permita
fijarla a la polea del JOLLY ONE con el tornillo correspondiente (4).
F - Inserte el cable eléctrico y el cable de desbloqueo en los orificios de la barra (Fig. 3) y
efectúe el conexionado eléctrico.
2
CÓMO INSTALAR JOLLY ONE CON ELECTROFRENO
IMPORTANTE: Antes de instalar JOLLY ONE, controle que la puerta enrollable esté correctamente equilibrada con los muelles montados en la barra de arrastre. Verifíquelo
manualmente, abriendo y cerrando la puerta enrollable.
1
1
3
2
1
4
2
1
1
Agujero
Ø 12 (en vertical) ( sólo para el cable del freno)
Caja para muelles
IMPORTANTE
Palo (tubo)
= =
Medidas en mm
3
Respete el radio de la curva (mínimo 15 cm)
Agujero
Ø 12 (entrada del cable de desbloqueo)
Agujero
Ø 12 (entrada del cable eléctrico)
Mando de desbloqueo
=
Cable eléctrico
Electrofreno
62
Ø 12
=
5
35 250
450
Ø 200
Ø 60
Agujero Ø 12 (frontal) (entrada del cable eléctrico)
Agujero
Ø 12 (frontal) pasante
AGUJERO PASANTE
AGUJERO NO PASANTE
Medidas en mm
