5
I
Dopo aver scelto JOLLY ONE in base alle dimensioni della serranda, verificate il diametro
delle scatole portamolle e del palo, perché devono avere lo stesso diametro del motore
scelto.
Se sono differenti, utilizzate gli adattatori necessari:
ACJ9055 ADATTATORE SCATOLA PORTAMOLLE Ø 200-220
ACJ9040 ADATTATORE PALO Ø 42/60
ACJ9050 ADATTATORE PALO Ø 48/60

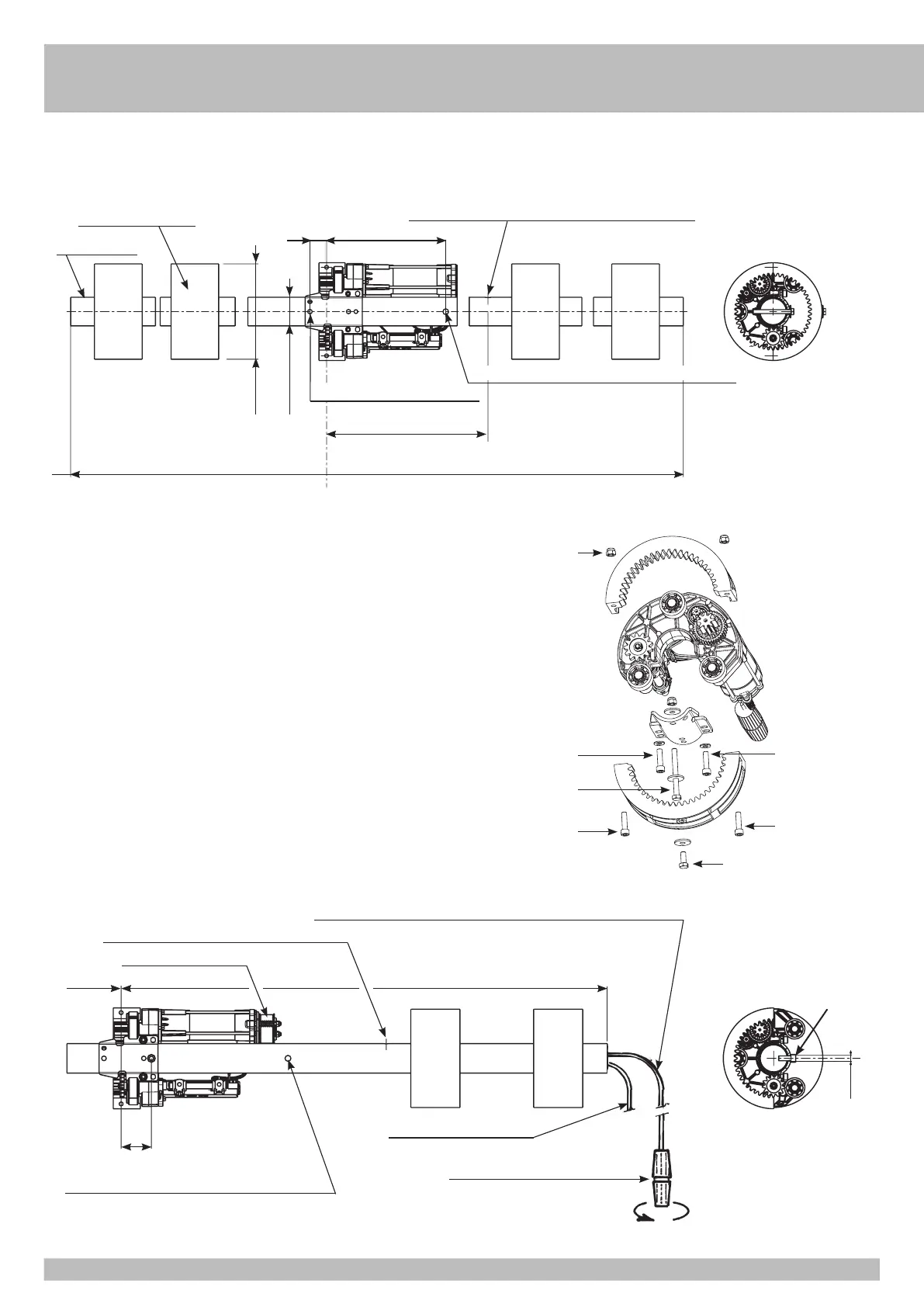

A - Create i fori sul palo cosi come indicato dallo schema soprastante (Fig. 1). Nota: nel
caso di serranda già installata in cui sia difficoltoso eseguire il foro passante, applicare
il motore come da Fig. 3 eseguendo il foro Ø 12 mm interasse 62 mm non passante.
Aprite il motore e montatelo come indicato di seguito.
B - Aprite la puleggia svitando le due viti (1).
C - Montate JOLLY ONE sul palo e posizionate il motore sopra ed i finecorsa in basso (Vedi
Fig. 3). Fissate JOLLY ONE sul palo utilizzando la flangia di tenuta e le sue viti (2) e (3)
oppure (2) e (5) nel caso di montaggio con foro non passante.
D - Rimontate la puleggia e riavvitate le sue due viti (1).
E - Sull’ultima sezione della serranda create un foro di Ø 12 mm che permetta di fissare la
serranda alla puleggia del JOLLY ONE utilizzando la vite apposita (4) .
F - Inserite il cavo elettrico ed il cavo di sblocco nei fori sul palo (Vedi Fig. 3) ed eseguite i
collegamenti elettrici.
2
1
COME INSTALLARE JOLLY ONE CON ELETTROFRENO
IMPORTANTE: Prima di installare JOLLY ONE, controllate che la serranda sia correttamente bilanciata dalle molle montate sul palo. Verificatelo manualmente aprendo e
chiudendo la serranda.
Foro Ø 12 (in verticale) (solo per il cavo del freno)
Scatola portamolla
IMPORTANTE
Palo (tubo)
= =
Misure in mm
1
1
3
2
1
4
2
3
Rispettate il raggio della curva (minimo 15 cm)
Foro Ø 12 (entrata del cavo dello sblocco)
Foro Ø 12 (entrata del cavo elettrico)
Manopola di sblocco
=
Cavo Elettrico
Elettrofreno
62
Ø 12
=
5
35 250
450
Ø 200
Ø 60
Foro Ø 12 (frontale) (entrata del cavo elettrico)
Foro Ø 12 (frontale) passante
FORO PASSANTE
FORO NON PASSANTE
Misure in mm
