6
JOLLY ONE senza finecorsa
=
IMPORTANTE
MOLLE
JOLLY ONE con finecorsa
=
IMPORTANTE
cavo di 3 fili per il collegamento tra i due motori
4

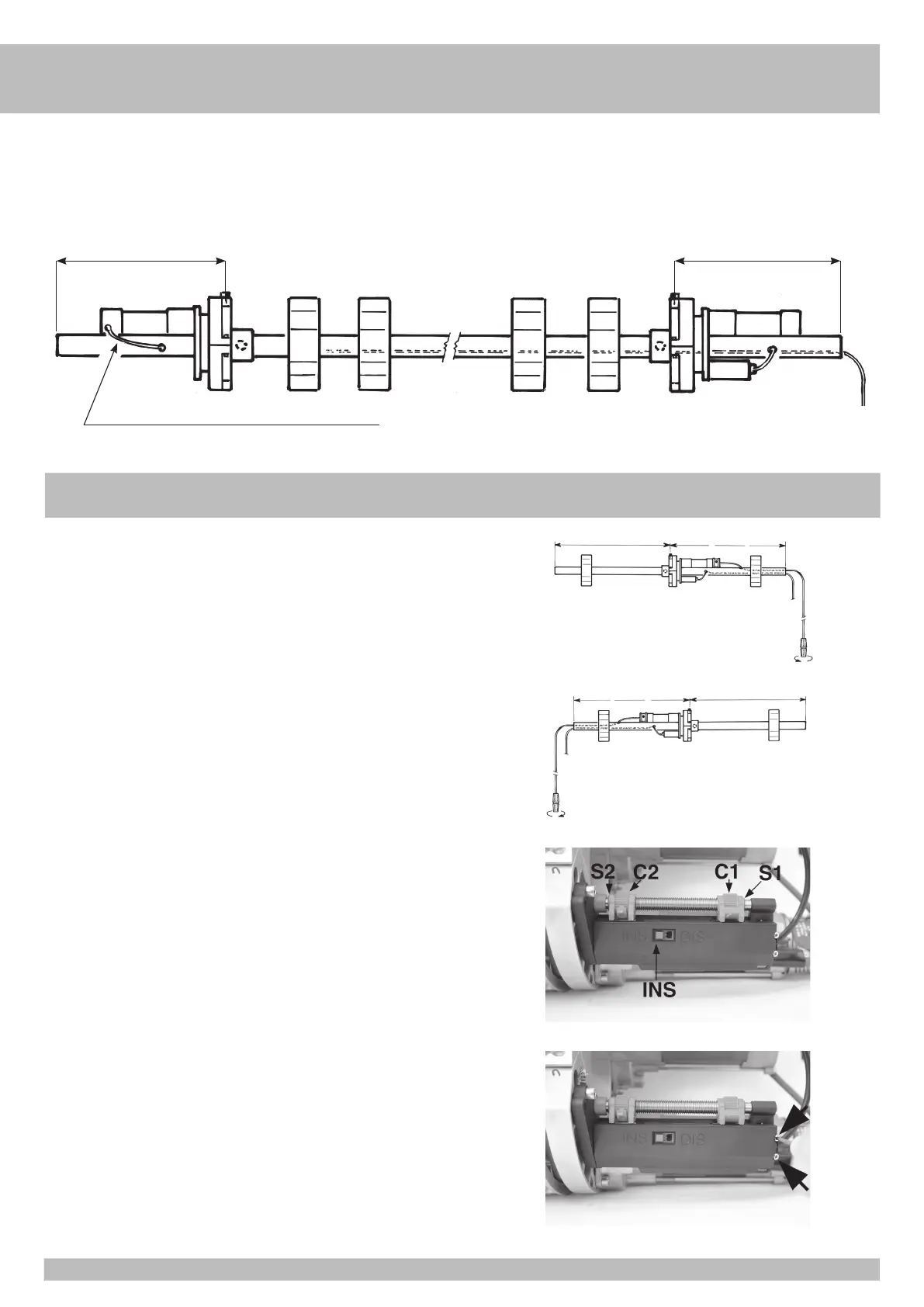

SERRANDA AVVOLGIBILE CON PALO DI LUNGHEZZA SUPERIORE A 4 METRI
In questo caso si consiglia di montare 2 JOLLY ONE sullo stesso palo alle estremità della
serranda. È necessario eliminare i finecorsa di uno dei due JOLLY ONE e collegare in
parallelo i due motori elettrici.
IMPORTANTE: Prima di fissare le due pulegge alla lamina della serranda (4), verificate che
il senso di rotazione dei due JOLLY ONE sia lo stesso.
COLLEGAMENTI ELETTRICI
Questa istruzione è valida solo se l’operatore viene collocato sul palo della serranda con il
motore rivolto a destra (visto dall’interno del fabbricato).
ATTENZIONE: Se l’operatore viene montato con il motore rivolto a sinistra (visto dall’interno
del fabbricato), i movimenti dell’operatore e quindi dei finecorsa vengono invertiti.
In pratica C1 diventa il finecorsa di apertura e C2 diventa il finecorsa di chiusura - OPEN
chiude e CLOSE apre.
Stato iniziale - come fornito dalla fabbrica
C1 = Finecorsa chiusura
C2 = Finecorsa apertura
C1 e C2 devono trovarsi entrambi appoggiati contro i seeger S1 e S2 montati sulla vite del
finecorsa.
L’interruttore deve trovarsi in posizione INS.
Svitare il coperchietto del finecorsa con un cacciavite a croce piccolo.
