7

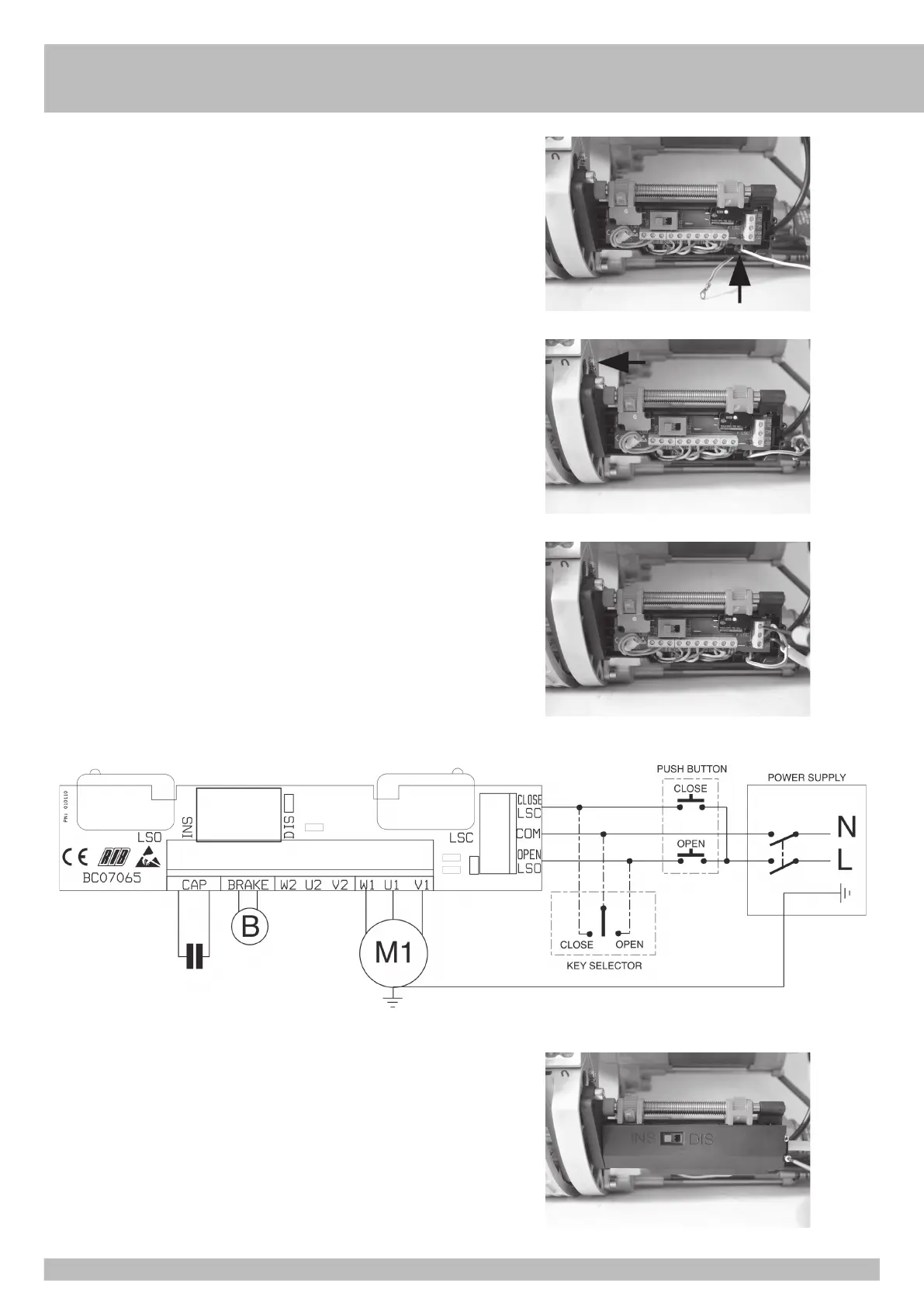

B = Elettrofreno CAP = Condensatore
Sguainate il cavo per 27 cm ed accorciate i 3 fili dell’alimentazione a 4 cm. Collegate il filo
di terra giallo/verde al capicorda in dotazione fissato sul motore.
Fate passare il filo di messa a terra del cavo di alimentazione del motore attraverso il 1° foro
libero del contenitore finecorsa.
Collegate il cavetto di messa a terra al supporto in alluminio.
Collegate il cavo di alimentazione agli appositi morsetti.
ATTENZIONE: Eseguire i collegamenti come da schema sottostante (pulsante APRE con
morsetto OPEN, pulsante CHIUDE con morsetto CLOSE e al morsetto COM collegare la fase
diretta dell’alimentazione.
Riavvitate il coperchietto del finecorsa.
Verificare che l’interruttore sia ancora su INS (In questa fase i microinterruttori non
funzionano e le camme dei finecorsa C1 e C2 vengono regolate automaticamente).
I
