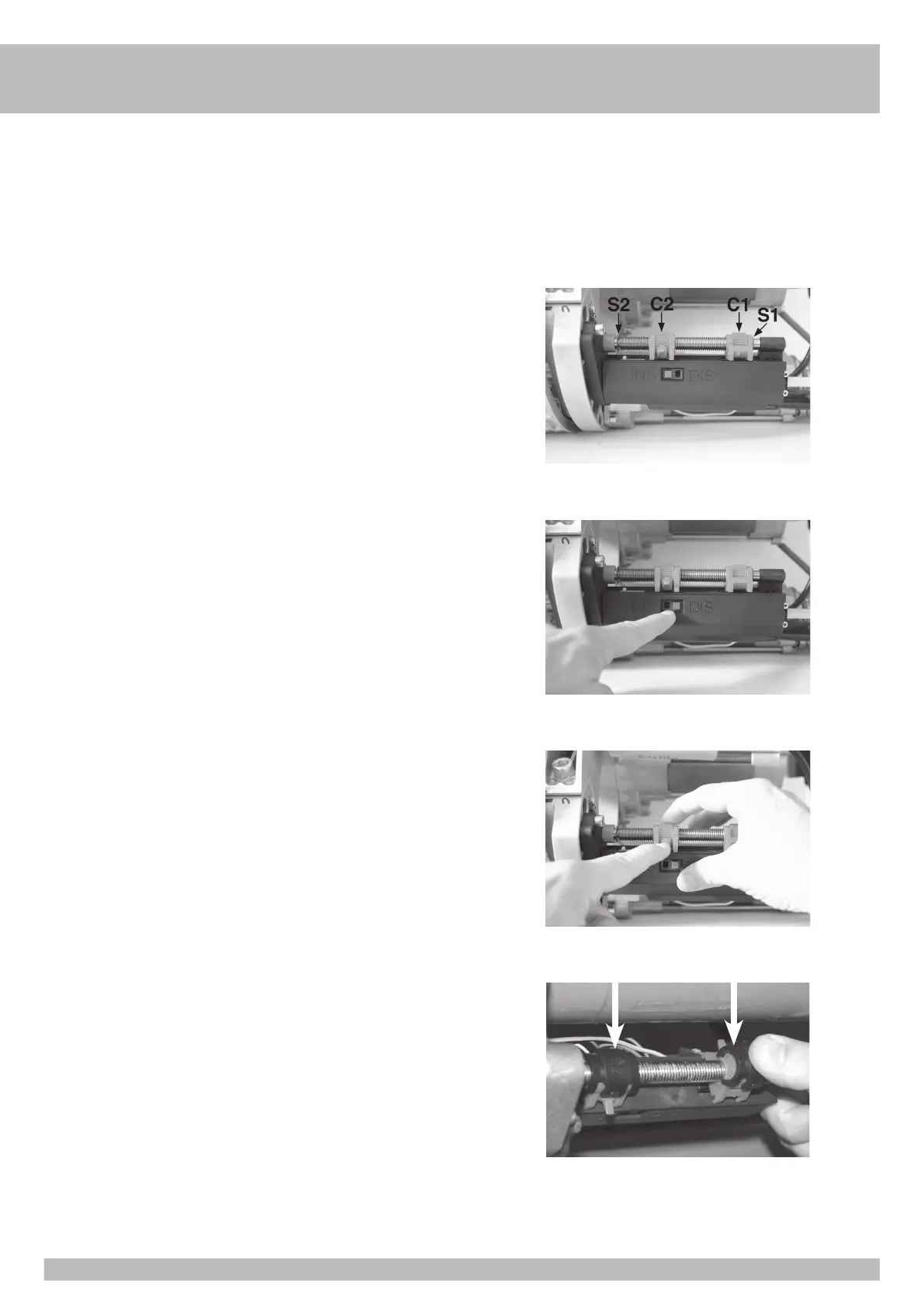

A - Verificare che l’interruttore sia ancora su INS.
B - Chiudere la serranda manualmente.
C - Assicurarsi che la camme C1 sia appoggiata al seeger S1 e se così non fosse spostate la levetta della camme C1 e ruotate la camme contro il seeger S1.
D - MOLTO IMPORTANTE ! Togliere il seeger S1 (conservate il Seeger S1 per future regolazioni).
E - Premete il pulsante APRE. La serranda deve aprire*. Tenete premuto il pulsante APRE e rilasciatelo quando avete raggiunto la posizione di apertura desiderata (potete anche andare in
battuta sul fermo meccanico di apertura).
F - Premete il pulsante CHIUDE e rilasciatelo a fine chiusura.
*ATTENZIONE: Se i fili della pulsantiera-selettore sono invertiti ed il motore chiude invece di aprire:
- Invertite OPEN e CLOSE.
- Reinserite il seeger S1.
- Riposizionate manualmente la camme rossa C1 contro il seeger S1 ruotandola dopo
aver spostato la levetta rossa.
- Togliete nuovamente il seeger S1.
- Ripetete la procedura dal punto E.
Dopo che la serranda si è completamente richiusa, la posizione finale delle camme deve
apparirvi come in figura e cioè con la camme C1 sempre a ridosso della sede del seeger S1
(precedentemente tolto) e con la camme C2 posizionata lontano dal seeger S2.
Spostate l’interruttore su DIS.
Ora i microinterruttori sono abilitati ad interrompere l’alimentazione del motore quando
vengono premuti alternativamente dalle camme C1 e C2.
Eseguite un ciclo per verificare la bontà della regolazione.
MOLTO IMPORTANTE ! Togliere il seeger S2
Se le posizioni di salita e discesa impostate hanno bisogno di ulteriori variazioni, è possibile
intervenire direttamente agendo delicatamente sulle levette delle camme C1 o C2 ruotando
le rotelle di regolazione in direzione del seeger corrispondente per anticipare l’intervento del
microinterruttore, o nel senso opposto per posticipare l’intervento del microinterruttore (2
denti della rotella = 1 cm della serranda).
Una volta impostate le posizioni di salita e discesa, inserire i fermi di sicurezza sulle relative
camme.
In caso si vogliano regolare nuovamente i finecorsa:
1 - Chiudere completamente la serranda.
2 - Riposizionare i seeger S1 e S2 nelle sedi sulla barra filettata del finecorsa.
3 - Riavvicinare le rotelle ruotandole manualmente contro i seeger.
4 - Posizionare l’interruttore finecorsa su INS.
5 - Ripetere la procedura di regolazione dei finecorsa.
REGOLAZIONE FINECORSA AUTOMATICO (BREVETTATO)
