9
I

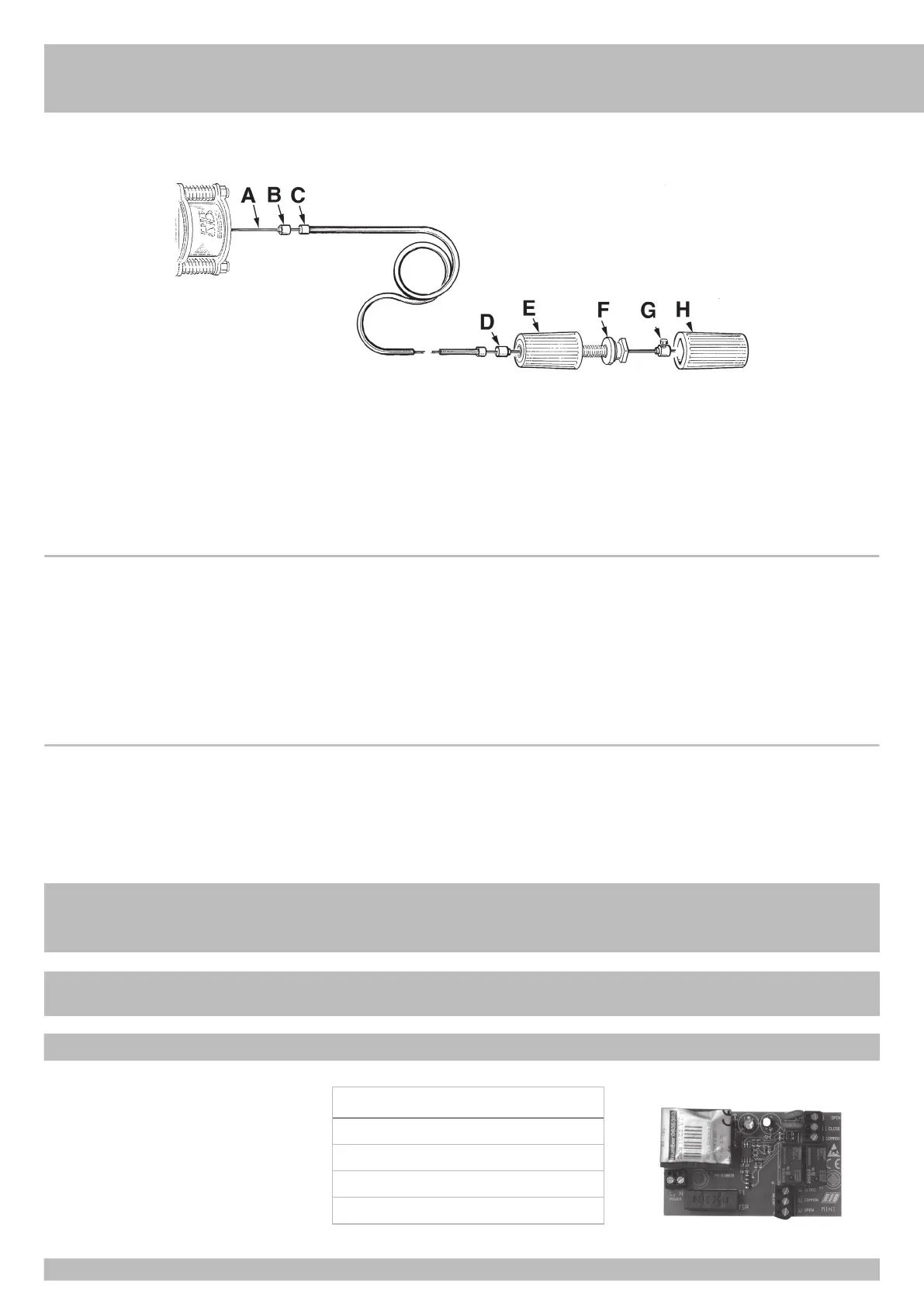

PROCEDURA D’ASSEMBLAGGIO DELL’ELETTROFRENO ACJ9019
Da effettuare solamente da parte di personale specializzato dopo aver tolto l’alimentazione elettrica al motore.
Ogni due anni è consigliabile controllare il serraggio delle viti della puleggia e della vite di fissaggio al palo.
Controllare il corretto bilancimento delle molle e lubrificare la guida con del grasso siliconico.
MANUTENZIONE
Per poter eseguire in modo sicuro la movimentazione manuale della serranda occorre verificare che:
- sull’anta siano presenti maniglie idonee;
- tali maniglie siano posizionate in modo da non creare punti di pericolo durante il loro utilizzo;
- lo sforzo manuale per muovere la serranda non deve superare i 225 N per le porte poste su siti privati ed i 390 N per le porte poste su siti commerciali ed industriali (come indicato
nel punto 5.4.5 della norma EN 12453).
ATTENZIONE: l’attivazione dello sblocco può provocare un movimento non controllabile della serranda in caso questa non sia correttamente equilibrata.
SBLOCCO
1° - Infilate la bussola di guida (B) del cavetto d’acciaio (A) lungo lo stesso, come raffigurato.
2° - Infilate la guaina di protezione (C) del cavetto d’acciaio (A) lungo lo stesso.
3° - Infilate la bussola (D) di guida del cavetto d’acciaio (A) lungo lo stesso, come raffigurato.
4° - Infilate il particolare (E) avendo cura che il particolare (F) sia completamente avvitato.
5° - Infilate la bussola con vite di fermo (G) in battuta contro il particolare (F) ed in seguito stringete la sua vite esagonale con una chiave n° 7.
6° - Incastrate il particolare (H) con il particolare (F).
QUADRI ELETTRONICI
FUNZIONI DEL QUADRO ELETTRONICO MINI
MINI - cod. ABQM090
OPTIONAL -
Per i collegamenti ed i dati tecnici degli accessori attenersi ai relativi libretti di istruzione.
Gestione 1 motore
Funzionamento a uomo presente (apre - chiude)
ACCESSORI COLLEGABILI
Pulsantiera FLAT
Selettore da parete/da incasso
Cassaforti con pulsante e sblocco STONE e FLAT
Lampeggiatore SPARK
