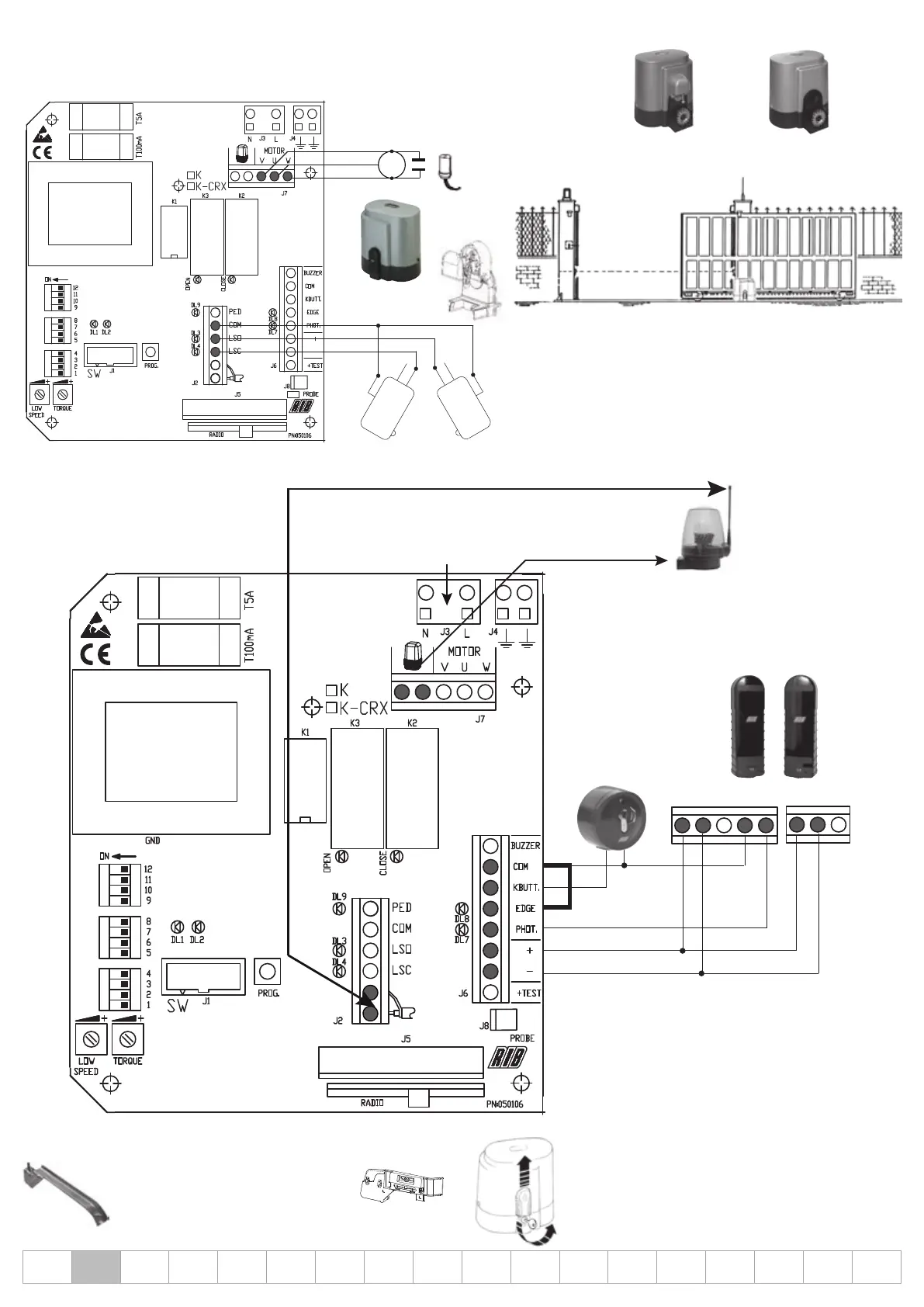

INSTRUCCIONES SIMPLIFICADAS PARA K800-1400-2200 FCE-FCM CON K-CRX
1° Conexión del motor y del final de carrera (realizado en fábrica)
M
MARRÓN
AZUL
AZUL
NEGRO
C C
NO NO
NC NC
MOTOR
CONDENSADOR
A
A
A
El motor está predispuesto para una apertura hacia la derecha.
Si la apertura es hacia la izquierda se deben invertir los cables LSO y LSC de la
regleta de bornes J2 y los cables V y W de la regleta de bornes J7.
2° Conexión de los accesorios
ALIMENTACIÓN
conector rápido.
Presionar, introducir el cable
y soltar para bloquearlo.
ANTENA - Utilizar un cable coaxial RG58
Puentear COM-EDGE
A*A => A+A- Respetar las polaridades
de alimentación de las fotocélulas
A*
A
S C
NC
A*
A
S
A
A
A
3° Instalación y regulación de las levas de final de carrera
Posicionar la leva sobre la cremallera
Atornillar los dos tornillos para bloquearlos. A
continuación se describe el procedimiento para
regular mejor la intervención de las levas.
Desbloquear el motor (girar la llave en sentido antihorario hasta el final
de carrera sin forzarla) y mover la cancela manualmente.
Controlar el punto de intervención de las levas.
Nota: Las levas deben presionar los microinterruptores eléctricos antes
de que la parte móvil toque las detenciones mecánicas.
IMPORTANTE
ITA ESP ENG FRA GRE DEU RUS ARA THAI BUL FAR TUR HIN CHI POL HUN CEK KOR
K FCE
K FCMK FCE
K FCM
K FCE
