❶ Operatore KING
❷ Antenna radio
❸ Lampeggiatore
❹ Selettore a chiave
❺ Fotocellule esterne
❺
❹
❶
❶
❺
❹

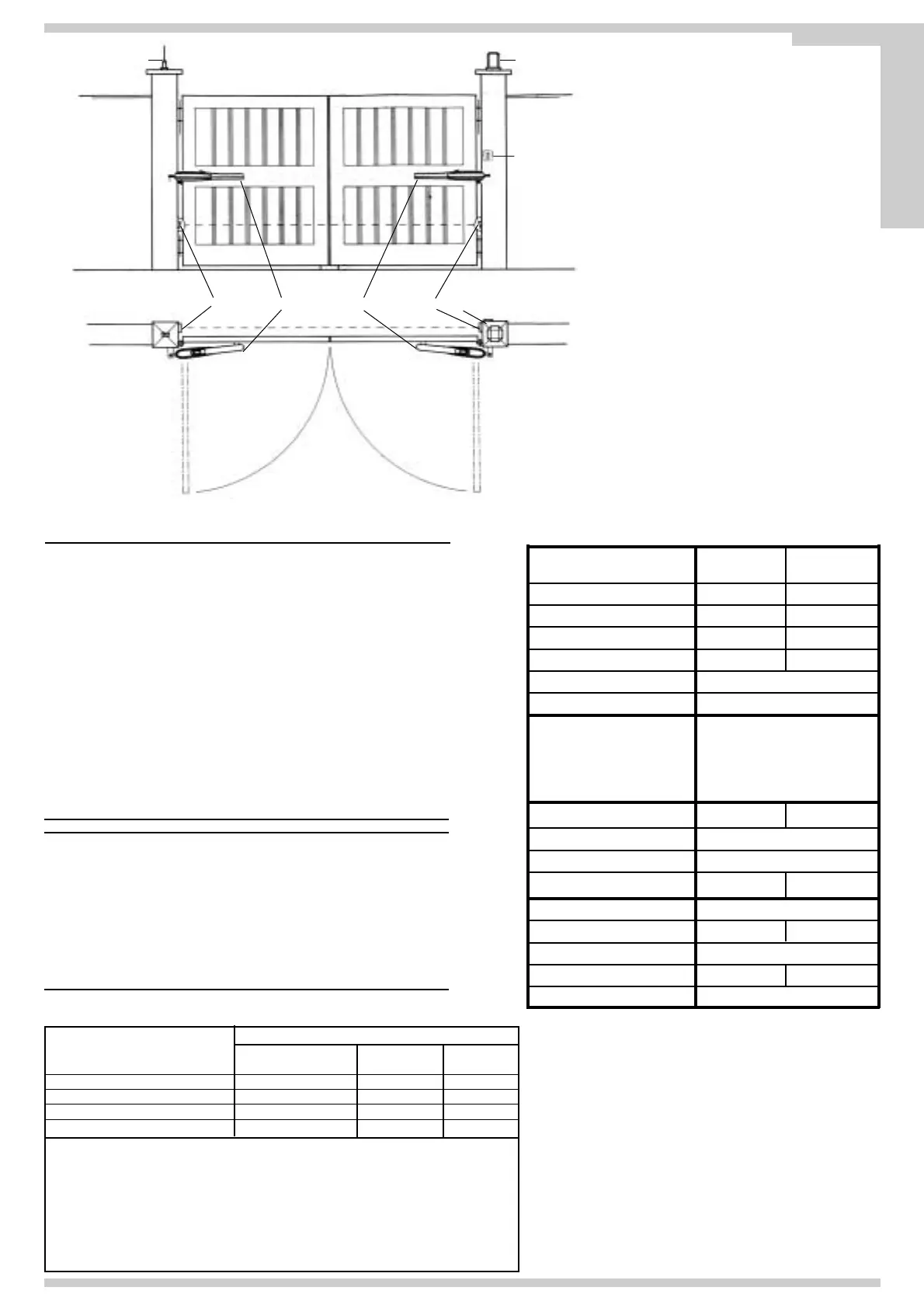

Fig. 2
❷
❸
LAY-OUT IMPIANTO
CONTROLLO PRE-INSTALLAZIONE
Le ante devono essere solidamente fissate ai cardini delle colonne, non devono flettere
durante il movimento e devono muoversi senza attriti.
Prima d'installare KING è meglio verificare tutti gli ingombri necessari per poterlo
installare.
Se il cancello si presenta come da Fig. 2 non occorrono modifiche.
È obbligatorio uniformare le caratteristiche del cancello alle norme e leggi vigenti.
Il cancello può essere automatizzato solo se in buono stato e se rispondente alla norma
EN 12604.
- L’anta non deve presentare porte pedonali. In caso contrario occorrerà prendere
opportune precauzioni in accordo al punto 5.4.1 della EN12453 (ad esempio impedire il
movimento del motore quando il portoncino è aperto, grazie ad un microinterruttore
opportunamente collegato in centralina).
- Non bisogna generare punti di intrappolamento (ad esempio tra anta aperta del cancello
e cancellata).
- Non devono essere presenti fermi meccanici al di sopra del cancello perché non sono
sufficientemente sicuri.
CARATTERISTICHE TECNICHE
KING è una serie di operatori irreversibili, utilizzati per movimentare cancelli a battente
con ante lunghe fino a 4,5m (Fig. 2).
La serie KING è stata concepita per funzionare senza finecorsa elettrici, ma solo
meccanici.
Quando è arrivato in battuta il motore funziona ancora per qualche secondo, fino a
quando non interviene il timer di funzionamento della centralina di comando (o
l’ENCODER se versione PLUS).
I
T
A
L
I
A
N
O
Pag. 5 di 40
CARATTERISTICHE
TECNICHE
Lunghezza max.anta
Peso max cancello
Corsa max di traino
Alimentazione e frequenza CEE
Potenza motore
Assorbimento
Condensatore
n° cicli normativi
Peso motore
Grado di protezione
Rumorosità
Volume
Tempo medio di apertura
Velocità di traino
Forza max di spinta
Lubrificazione a grasso
** Con fermo meccanico incorporato che interviene durante l'apertura. Se si
utilizza anche il fermo meccanico che interviene durante la chiusura,
opzionale, la corsa massima di traino si riduce di 50 mm.
m. 3,5* 4,5*
kg 400 500
mm 345** 475**
s. 14÷27 29÷38
m/sec. 0,0125
N 1400
230V~ 50Hz
W 290
A1,2
µF10
n° 17 - 14s/2s 10 - 33s/2s
Bechem - RHUS 550
Kg 10 14
db <70
m
3
0,0184 0,0211
IP 447
KING KING L
150
n° cicli consigliati al giorno
Servizio
n° cicli consecutivi garantiti
60%
n°
20/14s 15/33s
TIPO DI COMANDO USO DELLA CHIUSURA
Persone esperte Persone esperte Uso illimitato
(fuori da area pubblica*) (area pubblica)
a uomo presente A B non possibile
a impulsi in vista (es. sensore) C o E C o E C e D, o E
a impulsi non in vista (es. telecomando) C o E C e D, o E C e D, o E
automatico C e D, o E C e D, o E C e D, o E
* esempio tipico sono le chiusure che non accedono a pubblica via
A: Pulsante di comando a uomo presente (cioè ad azione mantenuta), come cod. ACG2013
B: Selettore a chiave a uomo presente, come cod. ACG1010
C: Regolazione della forza del motore
D: Dispositivo encoder (PLUS) oppure costole come cod. ACG3010 e/o altri dispositivi di limitazione
delle forze entro i limiti della norma EN12453 - Appendice A.
E: Fotocellule, es. cod.ACG8026 (Da applicare ogni 60÷70cm per tutta l’altezza della colonna del
cancello fino ad un massimo di 2,5m - EN 12445 punto 7.3.2.1)
Componenti da installare secondo la norma EN12453
