21
F

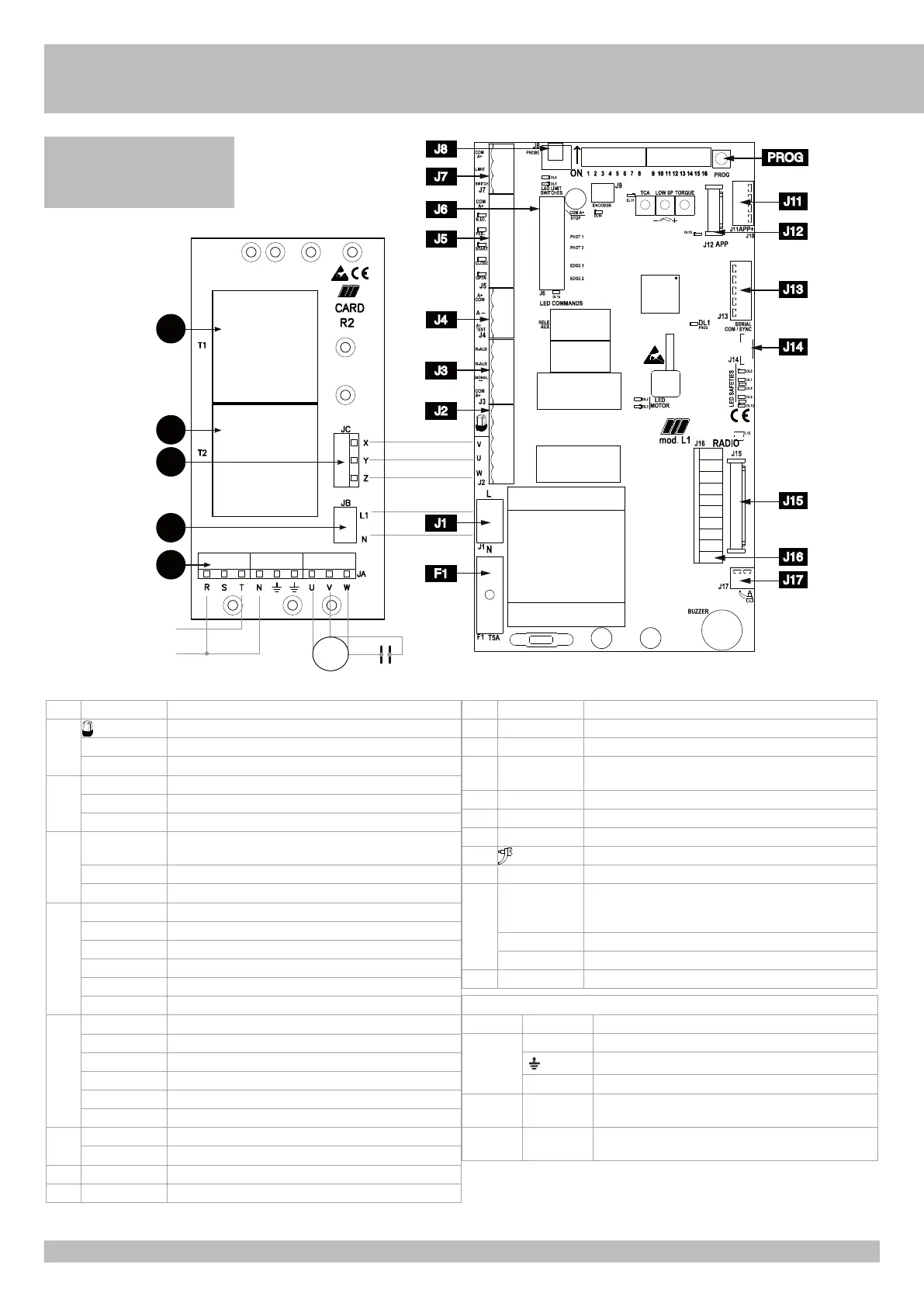

A - BRANCHEMENTS
POWER
230 VAC
CAPACITOR
MOTOR
JC
T1
T2
JC
JB
JA
J7
J3
J8
J5
J6
J4
J2
J1
F1
J13
J14
J17
J15
J12
J16
J11
PROG
J1 L1 - N
Alimentation 230 Vca 50/60 Hz (120 V 60 Hz sur demande)
J2
Clignotant (max 40 W)
U
Connexion commun du moteur
V-W
Connexion inverseurs et condensateur du moteur
J3 R-AUX
Contact de relais auxiliaire (NO) Max 700 W
SIGNAL
Voyant portail ouvert (24Vdc 3W max)
COM A+
Commun des contacts / Positif 24 Vdc
J4 A+ COM
Positif alimentation des accessoires à 24 Vcc / Commun des
contact
A-
Négatif alimentation des accessoires à 24 Vcc
A+ TEST
Positif pour alimentation autotest photocellules à 24 Vcc
J5 COM A+
Commun des contacts / Positif 24 Vdc
B.I.O.
Contact horloge
(NO)
PED.
Contact commande ouverture pour piétons (NO)
START
Contact à une seule impulsion (NOI)
CLOSE
Contact de fermeture
(NO)
OPEN
Contact d’ouverture
(NO)
J6 COM A+
Commun des contacts / Positif 24 Vdc
STOP
Contact de stop
(NF)
PHOT 1
Contact photocellules
1 (NF)
PHOT 2
Contact photocellules
2 (NF)
EDGE 1
Contact barres palpeuse
1 (NF)
EDGE 2
Contact barres palpeuse
2 (NF)
J7 COM A+
Commun des contacts / Positif 24 Vdc
LIMIT SWITCH
Contact fin de course qui arrète la fermeture du moteur
J8 PROBE
PAS DISPONIBLE
J9 ENCODER
PAS DISPONIBLE
J10
RS485 terminaison de J11
J11 APP+
Connecteur de carte APP+
J12 APP
Connecteur de carte APP
J13 SERIAL COM /
SYNC
Connecteur pour la connexion série
J14 - -
J15 RADIO
Connecteur pour modulo radio ACG8069
J16 RADIO
Connecteur pour radio récepteur extérieur 24 Vcc
J17
Antenne radio 433 MHz
PROG.
Bouton-poussoir pour la programmation
TCA
Trimmer de réglage du temps d’attendue avant avoir la
fermeture automatique (DÉFAUT DÉSHABILITÉ ET LED DL11
ÉTEINT)
LOW SP
PAS DISPONIBLE
TORQUE
PAS DISPONIBLE
F1
T5A Fusible de protection moteur
CARD R2
T1-T2 T TÉLÉRUPTEURS DE PUISSANCE POUR COMMANDE MOTEUR
JA R-N PHASE D’ALIMENTATION MONOPHASÉE - NEUTRE
BORNES POUR CONNEXION À TERRE
U-V-W CONNEXION MOTEUR MONOPHASÉE
JB L1-N ALIMENTATION MONOPHASÉE POUR FICHE L1 EXÉCUTÉE
EN FABRIQUE
JC X-Y-Z CONNEXION POUR ALIMENTATION TÉLÉRUPTEURS,
EXÉCUTÉE EN FABRIQUE
IL EST OBLIGATOIRE DE
INSTAURER LA FICHE AVEC DIP
13 EN POSITION “ON”.
