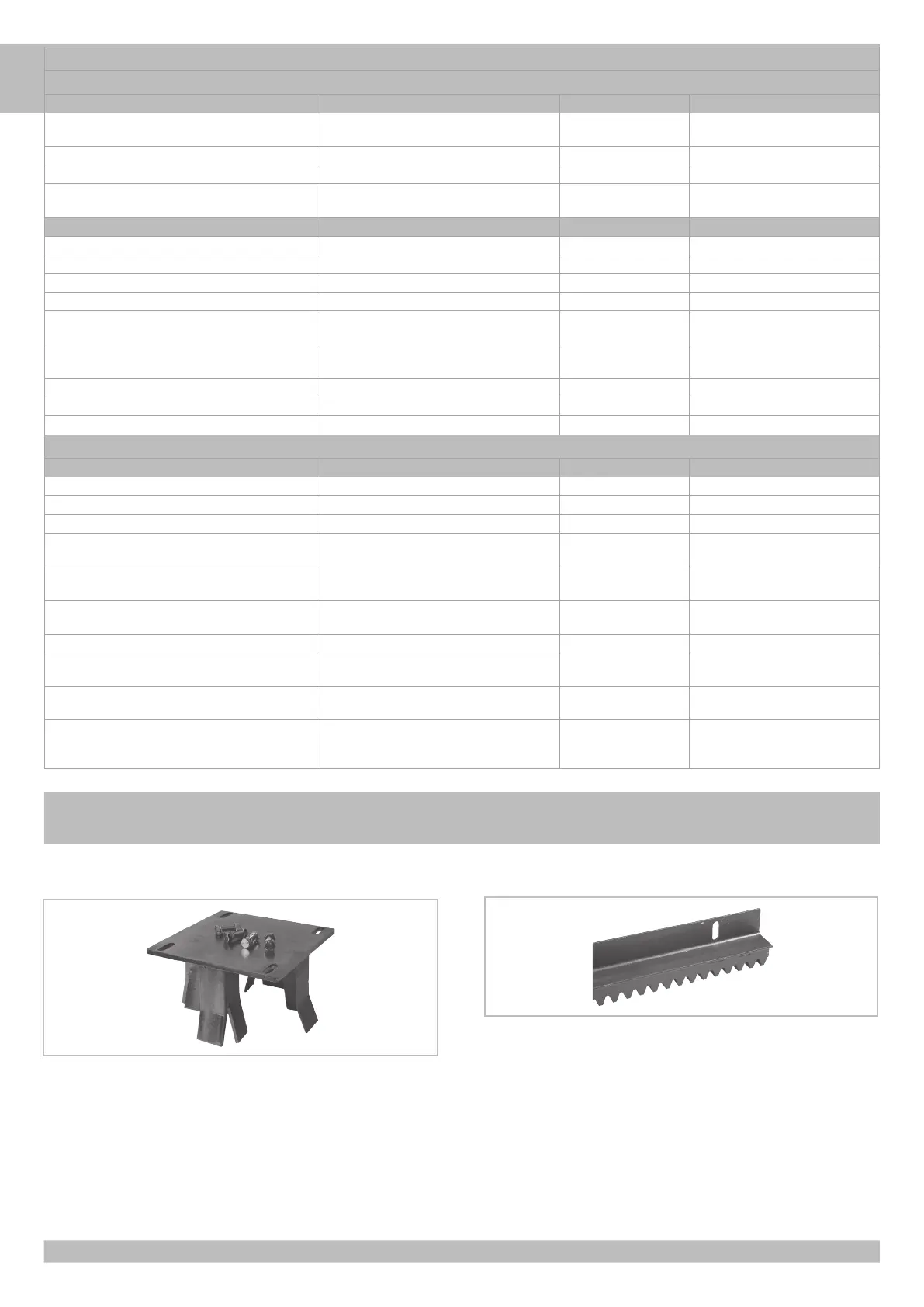

TABLEAU RÉCAPITULATIF ALARMES VISUELLES ET SONORES
SIGNALISATIONS EN COURS DE PROGRAMMATION
ÉVÉNEMENT ÉTAT BUZZER ÉTAT CLIGNOTEUR ÉTAT LED DL1
Dip 1 ON (mode homme mort)
Ou panne d'une sécurité
Éteint Éteint Clignote 250 ms on-off
Dip 2 ON (programmation course totale) Éteint Éteint Clignote 500 ms on-off
Dip 2 > 1 ON (programmation course piéton) Éteint Éteint Clignote 500 ms on-off
Procédure de programmation interrompue à cause de
l'intervention d'une sécurité
Tonalité de 10s avec pause de 2 s Éteint Allumée fixe
ÉVÉNEMENT ÉTAT BUZZER ÉTAT CLIGNOTEUR ÉTAT LED DL12
Aucun code inséré Éteint Éteint Clignotement alternatif rouge/vert
Dip 1 > 2 programmation codes radio ouverture totale Éteint Éteint Clignote en rouge pendant 10 secondes
Dip 1 > 3 programmation codes radio ouverture piéton Éteint Éteint Clignote en vert pendant 10 secondes
Dip 1>2>3 programmation codes radio pour R-AUX Éteint Éteint Clignote en orange pendant 10 secondes
Programmation correcte des codes radio pour l’ouverture
totale et R-AUX
1 Tonalité Éteint S'allume en vert une fois
Programmation correcte des codes radio pour l’ouverture
piéton
1 Tonalité Éteint S'allume en rouge une fois
Code radio non contenu dans la mémoire Éteint Éteint Flash rouge
Mémoire saturée en codes radio (1000 codes mémorisés) Éteint Éteint Effectue 6 clignotements verts
Suppression codes ouverture totale, piéton et R-AUX 2 Tonalités Éteint Effectue 2 clignotements verts
SIGNALISATIONS PENDANT LE FONCTIONNEMENT
ÉVÉNEMENT ÉTAT BUZZER ÉTAT CLIGNOTEUR ÉTAT LED ET SORTIE SIGNAL
Bouton d'arrêt enfoncé Éteint Éteint Led DL6 s'éteint
Intervention photocellule 1 Tonalité Éteint Led DL7-8 s'éteint
Intervention barre palpeuse 2 Tonalités Éteint Led DL9-10 s'éteint
Panne d'une sécurité ou sécurité enclenchée pendant une
durée prolongée
Éteint Éteint Led DL1 clignote 250 ms on-off
Alarme provenant de barre palpeuse 2 Tonalités toutes les 5 secondes pendant 1 minute
(Renouvelée par l’actionnement d’une commande)
Actif pendant 1 minute Aucune led associée
Échec alarme d'autotest photocellule 4 Tonalités toutes les 5 secondes pendant 1 minute
(Renouvelée par l’actionnement d’une commande)
Éteint Aucune led associée
Blocage fonctionnel exécuté par smartphone Éteint Éteint Led DL12 bicolore allumée fixe en vert.
Réalisation de cycles définis 6 Tonalités toutes les 5 secondes
(Renouvelée par l’actionnement d’une commande)
Éteint Pas de led appariées
Économie d’énergie activée par smartphone Éteint Éteint La led bleue clignote une fois toutes les
5 secondes
L'alarme d'auto-apprentissage a échoué Tonalité continue pendant 10 secondes avec une
pause de 2 secondes.
Non actif lorsque DIP 2 est désactivé
Éteint Aucune led associée
OPTIONS - Pour les branchements et les données techniques des accessoires, se conformer aux livrets d’instruction correspondants.
PLAQUE À CIMENTER
code ACG8103
CRÉMAILLÈRE MOD. 6
acier traité cataphorèse, avec cornière, en barre de 2 m. code ACS9090
