62
E
S

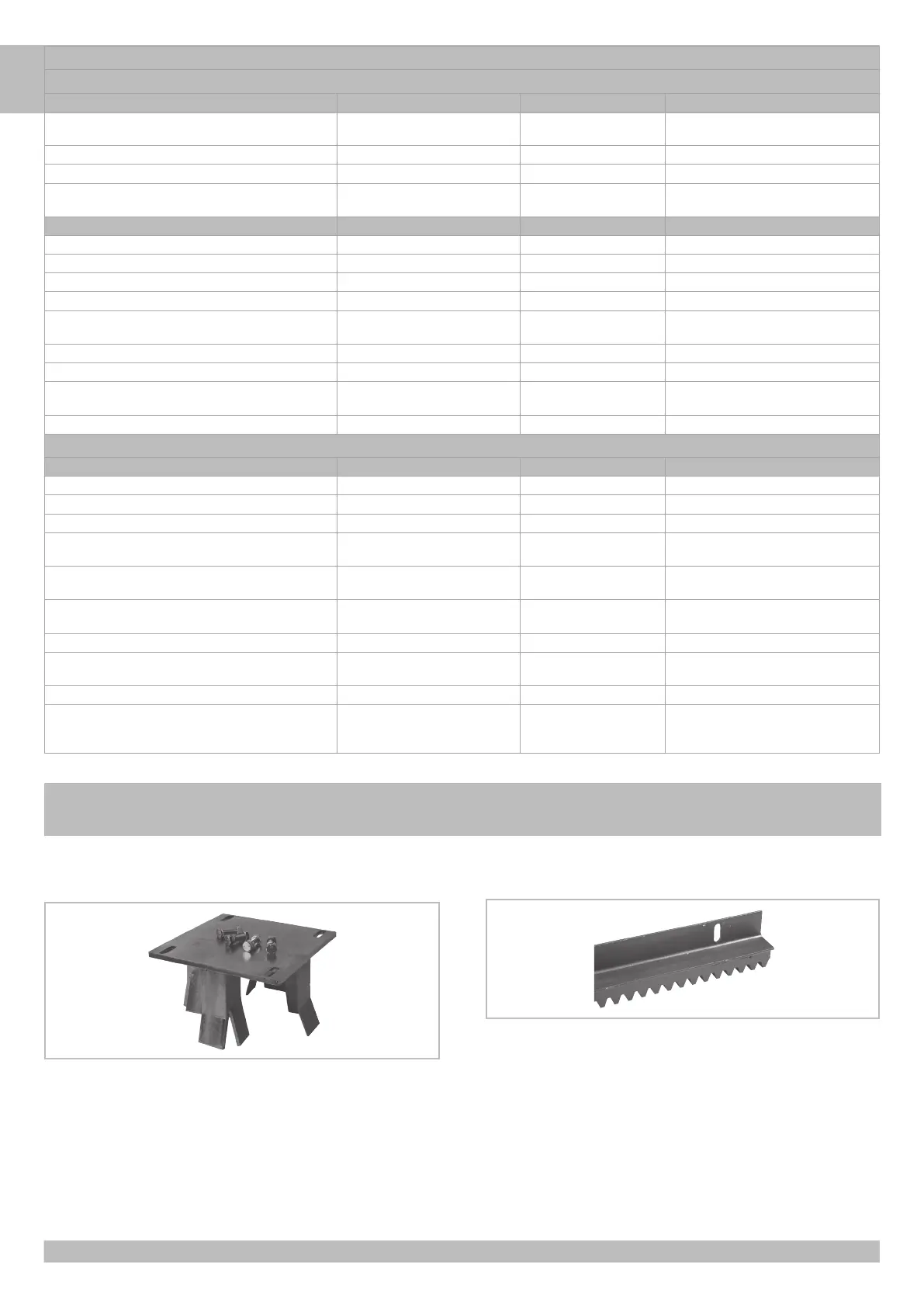

TABLA SINÓPTICA DE LAS ALARMAS VISUALES Y ACÚSTICAS
SEÑALIZACIONES EN FASE DE PROGRAMACIÓN
EVENTO ESTADO DE BUZZER ESTADO DE L'INTERMITENTE ESTADO LED DL1
Dip 1 ON (modo persona presente)
O bien avería de un seguro (modo funciona siempre)
Apagado Apagado Parpadea 250 ms on-off
Dip 2 ON (programación carrera total) Apagado Apagado Parpadea 500 ms on-off
Dip 2 > 1 ON (programación carrera peatonal) Apagado Apagado Parpadea 500 ms on-off
Procedimiento de programación interrumpido por la intervención
de una seguridad
Tono de 10 segundos con pausa de 2
segundos.
Apagado Encedido fijo
EVENTO ESTADO DE BUZZER ESTADO DE L'INTERMITENTE ESTADO LED DL12
Ningún código de radio insertado Apagado Apagado Parpadea alternativamente de rojo/verde
Dip 1 > 2 programación códigos radio por apertura total Apagado Apagado Parpadea rojo por 10 segundos
Dip 1 > 3 programación códigos radio por apertura peatonal Apagado Apagado Parpadea verde por 10 segundos
Dip 1>2>3 programación códigos radio por R-AUX Apagado Apagado Parpadea naranja por 10 segundos
Programación correcta códigos de radio por apertura total y
R-AUX
1 Tono Apagado Se enciende de verde una vez
Programación correcta códigos de radio por apertura peatonal 1 Tono Apagado Se enciende de rojo una vez
Código radio no presente en memoria Apagado Apagado Flash rojo
Memoria saturada por códigos de radio (1000 códigos
memorizados)
Apagado Apagado Realiza 6 parpadeos verdes
Anulación códigos radio de apertura total, peatonal y R-AUX 2 Tonos Apagado Realiza 2 parpadeos verdes
SEÑALIZACIONES DURANTE EL FUNCIONAMIENTO
EVENTO ESTADO DE BUZZER ESTADO DE L'INTERMITENTE ESTADO LED Y SALIDA DE SEÑAL
Interrutor de parada presionado Apagado Apagado Led DL6 se apaga
Intervención de fotocélula 1 Tono Apagado Led DL7-8 se apaga
Intervención de banda de seguridad 2 Tonos Apagado Led DL9-10 se apaga
Avería en un seguro o seguro comprometido por un tiempo
prolongado
Apagado Apagado Led DL1 parpadea 250 ms on-off
Alarma de banda de seguridad
2 Tonos cada 5 segundos por 1 minuto
(Se renueva dando un mando)
Activo por 1 minuto Ningún led unido
Alarma de autoprueba fotocélulas fallida
4 Tonos cada 5 segundos por 1 minuto
(Se renueva dando un mando)
Apagado Ningún led unido
Bloque funcional realizado por smartphone Apagado Apagado Led DL12 encendido fijo con color verde.
Los ciclos establecidos han sido alcanzados 6 Tonos cada 5 segundos
(Se renueva dando un mando)
Apagado No led emparejados
Ahorro de energía activado por smartphone Apagado Apagado El led azul parpadea una vez cada 5 segundos
La alarma de autoaprendizaje falló Tono continuo durante 10 segundos
con pausa de 2 segundos.
No activo cuando DIP 2 en OFF
Apagado No led emparejados
OPCIONALES - Para las conexiones y datos técnicos de los accesorios, consultar los manuales respectivos.
PLANCHA A ENCEMENTAR
cód. ACG8103
CREMAGLIERA MOD. 6
con tratamiento de CATAFORESIS, con angular, in barras de 2 m. cód. ACS9090
