RIB L1/R2-CRX User Manual

9
I

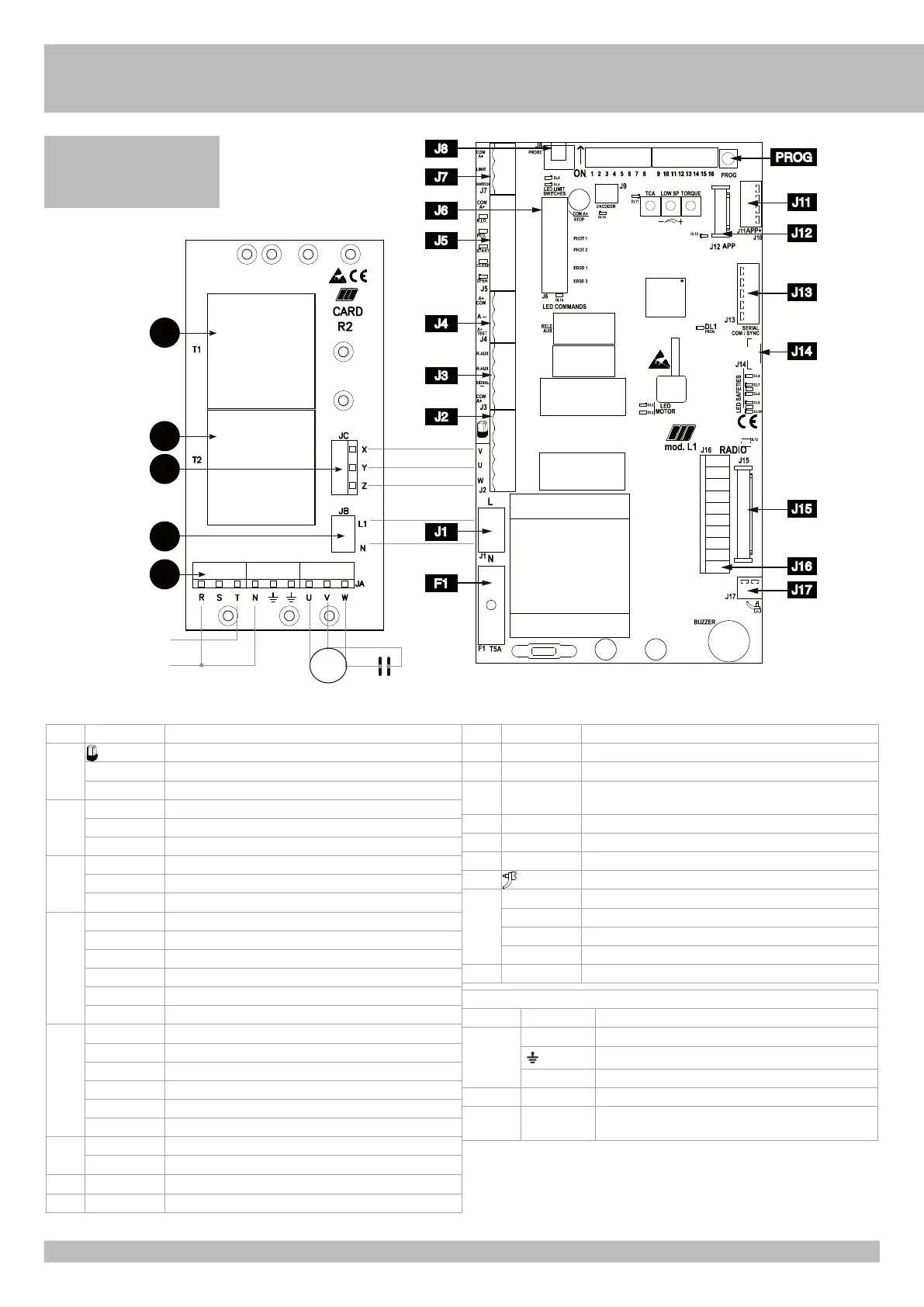

A - CONNESSIONI
J1 L1 - N Alimentazione 230Vac 50/60Hz (120Vac 60Hz a richiesta)
J2
Lampeggiatore (max 40W)
U Collegamento comune motore
V-W Collegamento invertitori e condensatore motore
J3 R-AUX
Morsetti relè AUX (NA) Max 700W
SIGNAL Spia cancello aperto 24 Vdc 3 W Max
COM A+
Comune dei contatti / Positivo 24 Vdc
J4 A+ COM Positivo alimentazione accessori a 24 Vdc / Comune dei contatti
A- Negativo alimentazione accessori a 24 Vdc
A+ TEST Positivo per alimentazione autotest fotocellule a 24 Vdc
J5 COM A+ Comune dei contatti / Positivo 24 Vdc
B.I.O. Ingresso contatto orologio (NA)
PED. Contatto comando apertura pedonale (NA)
START Contatto impulso singolo (NA)
CLOSE Contatto di chiusura (NA)
OPEN Contatto di apertura (NA)
J6 COM A+
Comune dei contatti / Positivo 24 Vdc
STOP Contatto di stop (NC)
PHOT 1 Contatto fotocellule 1 (NC)
PHOT 2 Contatto fotocellule 2 (NC)
EDGE 1 Contatto costa 1 (NC)
EDGE 2 Contatto costa 2 (NC)
J7 COM A+
Comune dei contatti / Positivo 24 Vdc
LIMIT SWITCH Contatti finecorsa che fermano il motore
J8 PROBE
NON DISPONIBILE
J9 ENCODER NON DISPONIBILE
J10 Terminazione RS485 di J11
J11 APP+ Connettore scheda APP+
J12 APP Connettore scheda APP
J13 SERIAL COM /
SYNC
Connettore per collegamento seriale
J14 - -
J15 RADIO
Connettore per modulo radio ACG8069
J16 RADIO Connettore per radio ricevitore rib ad innesto con alimentazione a 24 Vdc.
J17 Antenna radio 433 MHz
PROG. Pulsante per la programmazione
TCA
Regolatore tempo di attesa prima della chiusura automatica
LOW SP NON DISPONIBILE
TORQUE NON DISPONIBILE
F1 T5A Fusibile di protezione motore
CARD R2
T1 - T2 T Teleruttori di potenza per comando motore
JA R-N Fase alimentazione monofase - neutro
Morsetti per collegamento di terra
U-V-W Collegamento motore monofase
JB L1-N Alimentazione monofase per scheda L1 eseguita in fabbrica
JC X-Y-Z Collegamento per alimentazione teleruttori eseguito in
fabbrica
POWER
230 VAC
CAPACITOR
MOTOR
JC
T1
T2
JC
JB
JA
J7
J3
J8
J5
J6
J4
J2
J1
F1
J13
J14
J17
J15
J12
J16
J11
PROG
È OBBLIGATORIO IMPOSTARE
IL DIP 13 IN POSIZIONE ON.
