RIB NORMAL User Manual

7
I

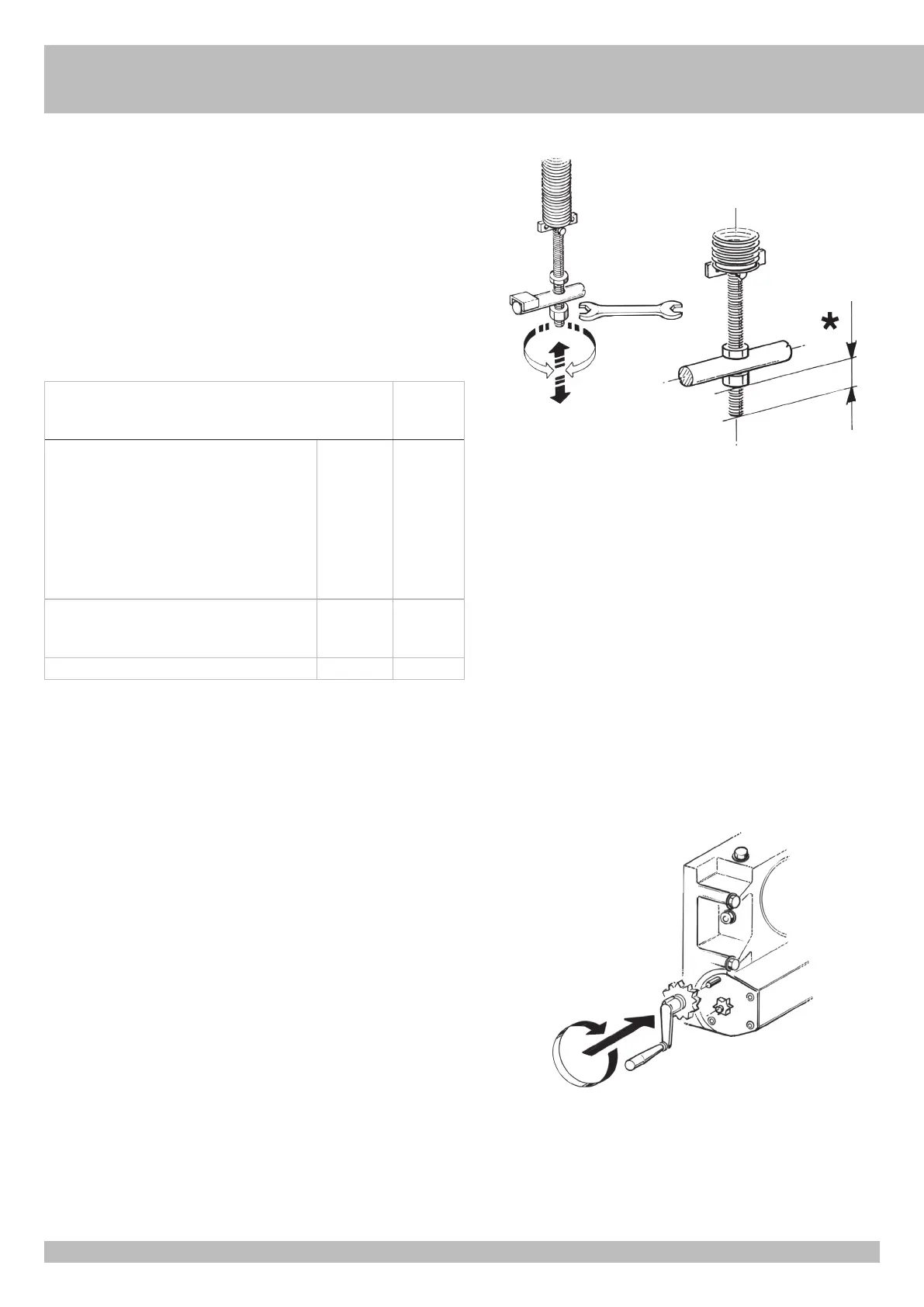

REGOLAZIONE MOLLA DI BILANCIAMENTO
La barriera viene fornita con le molle di bilanciamento già registrate.
In caso vengano aggiunti pesi all’asta (es. coste pneumatiche o a fotocellula) è necessario
ribilanciare l’asta.
Se l’asta durante il movimento di discesa tende a precipitare, agire sulle molle di bilanciamento.
Per far ciò sollevare elettricamente o manualmente l’asta fino alla posizione verticale, dopo di che
è sufficente utilizzare una chiave esagonale n° 24 .
È sufficente infatti sbloccare i controdadi e avvitare poi in senso orario i dadi posti sotto le molle
per aumentare la forza di sollevamento dell’asta.
SBLOCCO DI EMERGENZA
Da effettuare dopo aver tolto l’alimentazione elettrica al motore.
In caso di mancanza di corrente, per poter aprire manualmente la sbarra è necessario sbloccare
l’elettroriduttore.
1 - Aprire il carter frontale tramite la Vostra chiave personalizzata.
2 - Inserire l’apposita manovella nell’attacco presente sul riduttore.
3 - Ruotare fino alla completa apertura.
A- Asta
b - Paletto pendulo
c - Costa a fotocellula “Fotocosta 2.0”
d - Colonna con magnete
e - rastrelliera
L = 6 m
*
ACG8513
ACG8513 + ACG8285
ACG8513 + ACG7090 + ACG7095
ACG8513 + ACG7090 + ACG7095 + ACG8285
ACG8513 + ACG7090 + ACG7095 + ACG8070
ACG8513 + ACG8070
ACG8513 + ACG8291 + ACG8291
ACG8513 + ACG8291 + ACG8291 + ACG8285
ACG8513 + ACG8291 + ACG8291 + ACG8070
a
A+ b
A+ c
A+ b + c
A+ c + d
A+ d
A+ e
A+ e + b
A+ e + d
2 cm
2 cm
2 cm
2 cm
2 cm
2 cm
2 cm
2 cm
2 cm
L = 7 m
*
ACG8514 a 6 cm

RIB NORMAL Specifications

General

Motor voltage	24 Vdc
Operating temperature	-20°C to +60°C
Protection level	IP54
Protection Class	IP54
Opening time	6 seconds
Operation Mode	Automatic
Closing Time	6 seconds
Power supply	230V AC
