9
I

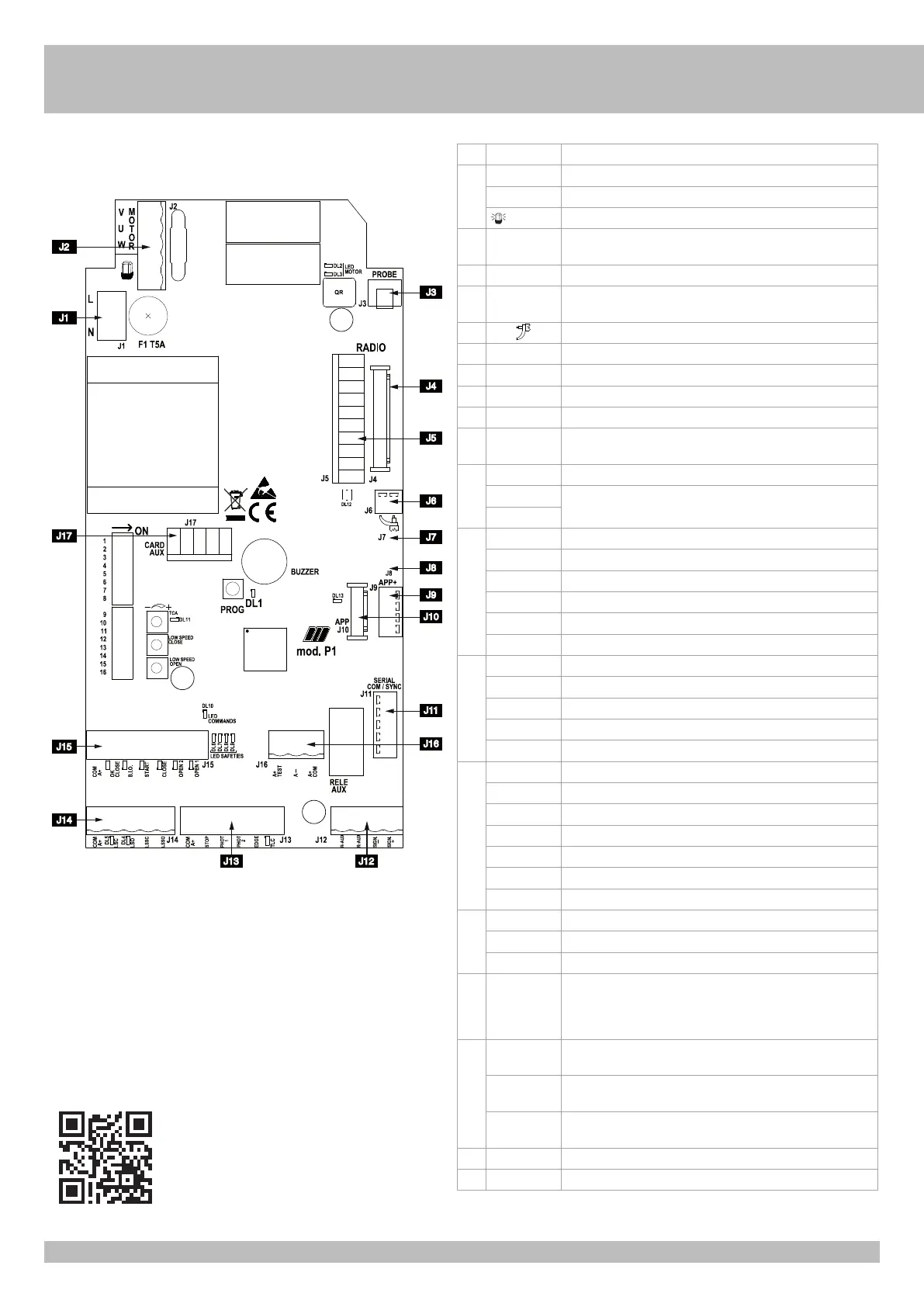

A- CONNESSIONI
J1
J15
J17
J2
J14
J4
J5
J3
J6
J9
J10
J11
J16
J7
J8
J13 J12
J1 L-N Alimentazione 230Vac 50/60Hz (120V/60Hz a richiesta)
J2 U - MOTOR Collegamento comune motore
V-W - MOTOR Collegamento invertitori e condensatore motore
Lampeggiatore (max 40W )
J3 PROBE Morsettiera per collegamento sonda riscaldatore (cod. ACG4666
opzionale)
J4 RADIO Connettore per modulo radio ACG8069
J5 RADIO Connettore per radio ricevitore RIB ad innesto con alimentazione a 24
Vdc
J6
Antenna radio
J7 Predisposizione per inverter (a disposizione)
J8 Terminazione RS485 di J9
J9 APP+ Connettore Scheda APP+
J10 APP Connettore Scheda APP
J11 SERIAL COM /
SYNC
Connettore per collegamento seriale
J12 R-AUX Contatto relè AUX (NA) Max 700 W
SIGN. - Spia di barriera aperta (12Vdc 3W max)
SIGN. +
J13 COM A+ Comune dei contatti / Positivo 24 Vdc
STOP Contatto impulso di stop (NC)
PHOTO 1 Contatto fotocellule 1 (NC)
PHOTO 2 Contatto fotocellule 2 (NC)
EDGE Contatto costa (NC)
TLC Contatto segnalazione presenza veicolo (NO) (solo in modalità PARK)
J14 COM A+ Comune dei contatti / Positivo 24 Vdc
LSC Contatto finecorsa che ferma la chiusura (NC)
LSO Contatto finecorsa che ferma l’apertura (NC)
LSSC Contatto finecorsa per inizio rallentamento in chiusura (NO)
LSSO Contatto finecorsa per inizio rallentamento in apertura (NO)
J15 COM A+ Comune dei contatti / Positivo 24 Vdc
OK CLOSE Contatto comando chiusura immediata (solo in modalità PARK)
B.I.O. Contatto orologio
START Contatto impulso singolo (NA)
CLOSE Contatto impulso di chiusura (NA)
OPEN 2 Contatto impulso di apertura 2 (NA) per uscire (solo in modalità PARK)
OPEN 1 Contatto impulso di apertura 1 (NA) per entrare
J16 A+ COM Positivo per alimentazione accessori 24 Vdc
A- Negativo per alimentazione accessori a 24 Vdc
A+TEST Positivo per alimentazione autotest fotocellule a 24 Vdc
J17 CARD AUX Connettore per scheda 1 relè (cod. ACQ9080) per gestione luce di
cortesia o gestione magnete blocco asta.
Connettore per scheda 3 relè (cod. ACQ9081) per gestione luce di
cortesia o gestione magnete blocco asta e gestione semafori.
TCA Trimmer di regolazione del tempo di attesa prima di avere la chiusura
automatica (DI DEFAULT NON ABILITATO E LED DL11 SPENTO)
LOW SPEED
CLOSE
Trimmer di regolazione della velocità di rallentamento in chiusura
LOW SPEED
OPEN
Trimmer di regolazione della velocità di rallentamento in apertura
PROG. Pulsante per la programmazione.
F1 T5A Fusibile di protezione motore
