OPCIONALES
Para las conexiones y datos técnicos de los accesorios, consultar los manuales respectivos.

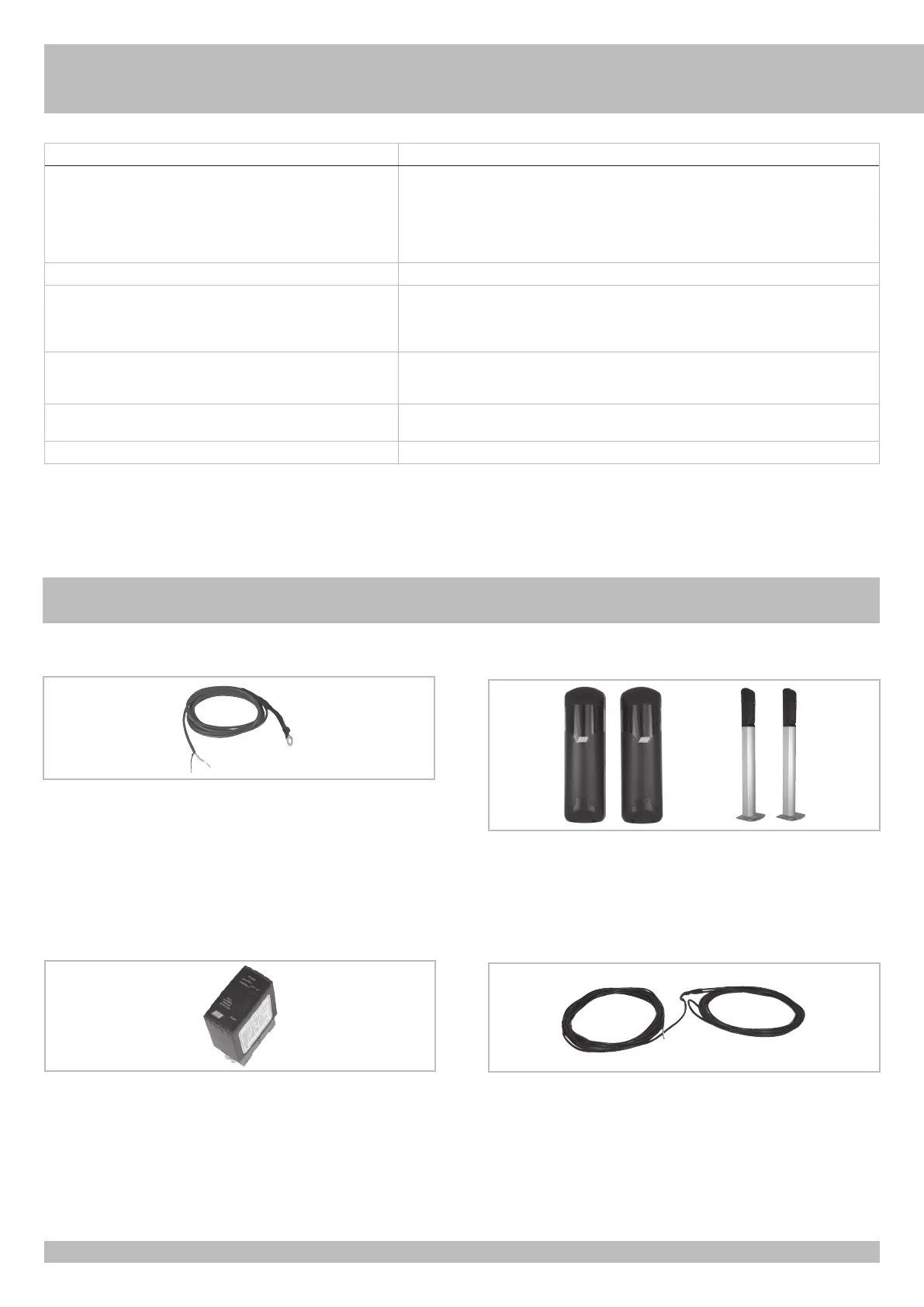

DEFECTO SOLUCIÓN
Después de haber efectuado varias conexiones y haber dado tensión, todos
los led están apagados.
En el cuadro hay fusibles reajustables que intervienen en caso de cortocircuito que interrumpa
la salida que se les asigna.
En el caso de que se detecte una falla, se recomienda desconectar todos los conectores
extraíbles e insertarlos uno a la vez para identificar más fácilmente la causa de la falla.
Verifique la integridad de los fusibles F1. En caso de fusible interrumpido use solo de valor adecuado
F1 = T 5A FUSIBLE DE PROTECCIÓN DE MOTORES
El motor abre y cierra, pero no tiene fuerza y se mueve lentamente. Verifique regulación trimmers LOW SPEED OPEN y LOW SPEED CLOSE..
El portón ejecuta la apertura, pero no cierra después del tiempo configurado. Asegúrese de que el trimmer TCA esté habilitado con el led DL6 encendido.
Contacto B.I.O. activado / LED verde encendido => verifique el estado del reloj conectado a la entrada
B.I.O.
Autotest de la fotocélula fallido => verifique las conexiones entre el cuadro electrónico y las fotocélulas.
El portón no cierra accionando los pulsadores START, RADIO y CLOSE. Contacto borde de seguridad averiado. Contacto fotocélulas averiado => Arregle o sustituya el contacto
averiado.
Autotest de la fotocélula fallido => verifique las conexiones entre el cuadro electrónico y las fotocélulas.
Accionando el pulsador START, OPEN o CLOSE el portón no ejecuta ningún
movimiento.
Impulso START, OPEN o CLOSE siempre habilitado. Controle y sustituya eventuales pulsadores o micro-
interruptores del selector.
La fase de desaceleración no se ejecuta. Verifique regulación trimmer LOW SPEED OPEN y LOW SPEED CLOSE.
PROBE
Sonda relevación temperatura ambiente motor para calefacción del mismo en climas
particularmente fríos, hasta -30°C (conectar al J3). cód. ACG4666
NOVA - NOVA WIRELESS
FOTOCÉLULAS NOVA - alcanze 25 m cód. ACG8046
FOTOCÉLULAS NOVA WIRELESS - alcanze 25 m - duración baterías 3 años
cód. ACG8047
PAR DE COLUMNAS para NOVA cód. ACG8039
SENSOR EN ESPIRAL MAGNÉTICA
Para la apertura con vehículos
monocanal - 230 Vac cód. ACG9060
monocanal - 12÷24 Vac/dc cód. ACG9063
bicanal - 12÷24 Vac/dc cód. ACG9064
ESPIRAL LOOP PREENSAMBLADA
6 m - perímetro 2 x 1 + 15 m de cable cód. ACG9067
10 m - perímetro 3 x 2 + 15 m de cable cód. ACG9068
