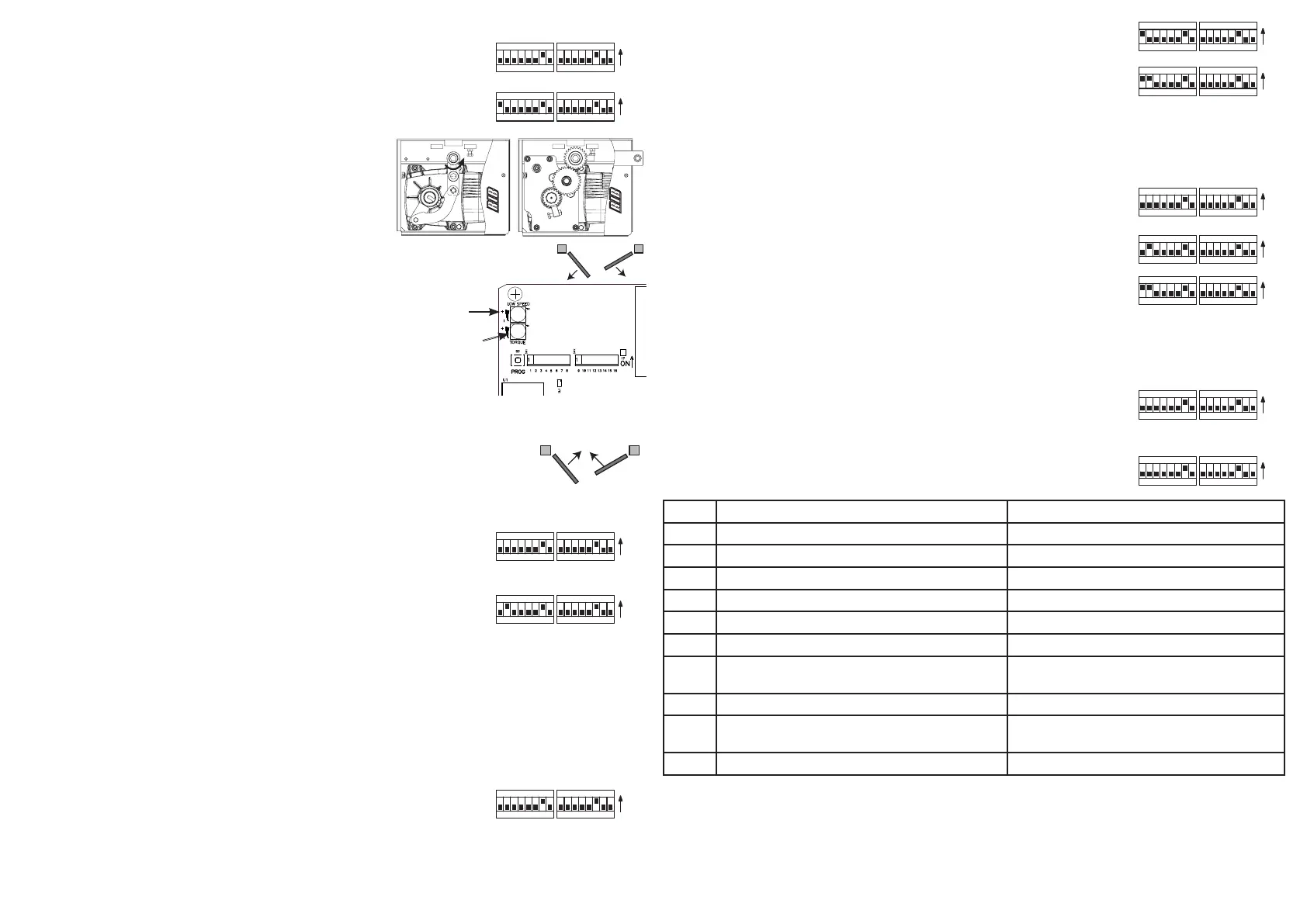

1-я ФАЗА (Регулировки и контроли)
1 - Позиционировать все микровыключатели SW1 и SW2 на OFF (ВЫКЛ.), а dip 7 и 14 на ON (ВКЛ.) (с
электрозамком также установить dip 8-9-10 на ON (ВКЛ.))
2 - Подать напряжение на щит. Установить DIP 1 на ON (ВКЛ.). Светодиод DL1 мигает.
3 - Передвинуть створки электрически в положение полного открытия и
закрытия для регулировки механических остановов. Для этого нажать
PROG и удерживать нажатой. Светодиоды DL5 и DL3, расположенные с
боковых сторон реле, включаются.
M1, а затем M2 должны открыться, пока PROG будет нажата.
Спустя 10 секунд будет подключена медленная скорость.
Воздействовать на триммер LOW SPEED (НИЗКАЯ СКОРОСТЬ) для регулировки.
Повернуть триммер TORQUE (МОМЕНТ ВРАЩЕНИЯ) по часовой стрелке для увеличения силы (при
необходимости).
5 - При завершении открытия отрегулировать соответствующие механические остановы
6 - Отпустить PROG. При необходимости, поменять местами V на W двигателя/двигателей, который/которые закрывается/
закрываются для определения соответствующего направления движения.
7 - Нажать PROG и удерживать нажатой. Светодиоды DL4 и DL6, расположенные с боковой стороны
реле, включаются. M2 и M1 должны закрыться. Удерживать нажатой PROG, пока закрытие не будет
выполнено.
При завершении закрытия отрегулировать соответствующие механические остановы.
8 - Установить DIP1 на OFF (ВЫКЛ.). Светодиод DL1 перестаёт мигать.
2-я ФАЗА (Программирование времени полного открытия)
1 - Обе створки закрыты. Установить DIP 2 в положение ON. Светодиод DL1 мигает.
2 - Нажать кнопку PROG. Первая створка открывается и регистрирует время (M2 остается
закрытой)
3 - Когда M1 будет полностью открыт, подождать 2 секунды и нажать кнопку PROG (время M1 будет сохранено в памяти)
4 - Вторая створка начинает открываться, регистрируя время.
5 - Когда M2 будет полностью открыт, подождать 2 секунды и нажать кнопку PROG (время M2 будет сохранено в памяти)
6 - Подождать необходимое время перед автоматическим закрытием, а затем нажать кнопку PROG.
7 - M2 закрывается. Когда расстояние между створками достигает такого предела, что они не накладываются друг на друга при
закрытии, нажать кнопку PROG, чтобы закрыть M1.
8 - M1 закрывается без риска наложения на M2. DL1 перестает мигать.
9 - Оба двигателя остановлены и время сохранено в памяти.
10 - Установить DIP2 в положение OFF.
3-я ФАЗА Программирование пульта дистанционного управления
1 - Установить DIP 1 в положение ON, а затем - DIP 2 с SW1 - в положение ON => светодиод DL1
будет мигать в течение 10 секунд.
2 - Удерживать нажатой кнопку пульта дистанционного управления (обычно канал А) в течение 10
секунд. Если команда правильно сохранена в памяти, мигает светодиод DL2 (зеленый).
3 - Время программирования кодов обновляется автоматически для возможности сохранения в памяти следующей команды.
4 - Для завершения программирования, подождать 10 секунд или нажать кнопку PROG. => светодиод DL1 перестанет мигать.
5 - Снова установить DIP 1 и DIP 2 в положение OFF.
4-я ФАЗА (Программирование времени пешеходного открытия)
1 - Обе створки закрыты. Установить DIP2 в положение ON. Светодиод DL1 быстро мигает.
2 - Установить DIP1 в положение ON. Светодиод DL1 теперь мигает медленно.
3 - установить контакт между клеммами COM и Ped Butt. Светодиод DL1 мигает.
4 - Когда створка будет достаточно открыта, снова установите контакт между клеммами COM и Ped Butt. Это приведет к закрытию
M1.
5 - Выждать необходимое время перед автоматическим закрытием, а затем снова установить контакт между клеммами COM и
Ped Butt.
6 - M1 закрывается. Промежутки времени занесены в память.
7 - Установить DIP 1 и DIP2 с SW1 в положение OFF.
5-я ФАЗА Установить персональную конфигурацию
Конфигурацию можно изменить, устанавливая в различное положение микропереключатели
Микропереключатели в положении ON Микропереключатели в положении OFF
DIP 3 Автоматическое закрытие включено Автоматическое закрытие отключено
DIP 4 Фотоэлементы включены только при закрытии Фотоэлементы всегда включены
DIP 5 Предварительное мигание в течение 3 секунд Двигатель и светодиод включаются одновременно
DIP 6 Команда K butt и RADIO неэффективна при открытии Пошаговое выполнение команды K butt и RADIO
DIP 7 Замедление включено Замедление не включено
DIP 8 Электрический замок включен Электрический замок не включен
DIP 9 Механизм сцепления электрозамка и функция
блокировки включены
Механизм сцепления электрозамка и функция
блокировки отключены
DIP 10 Механизм сцепления электрозамка включен Механизм сцепления электрозамка отключен
DIP 11 Функция «black out» включена
(подробнее см. руководство)
Функция «black out» отключена
DIP 13 Функция мониторинга AUTOTEST включена Функция мониторинга AUTOTEST отключена
DIP 14 должен оставаться в положении ON (ВКЛ.), а DIP 15 и 16 должны оставаться в положении OFF (ВЫКЛ.) для DUKE
230В
JP 17 Закрыт для 2 двигателей. Открыт для 1 двигателя.
JP1, JP2 и JP3 должны оставаться закрытыми.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
ON
