11

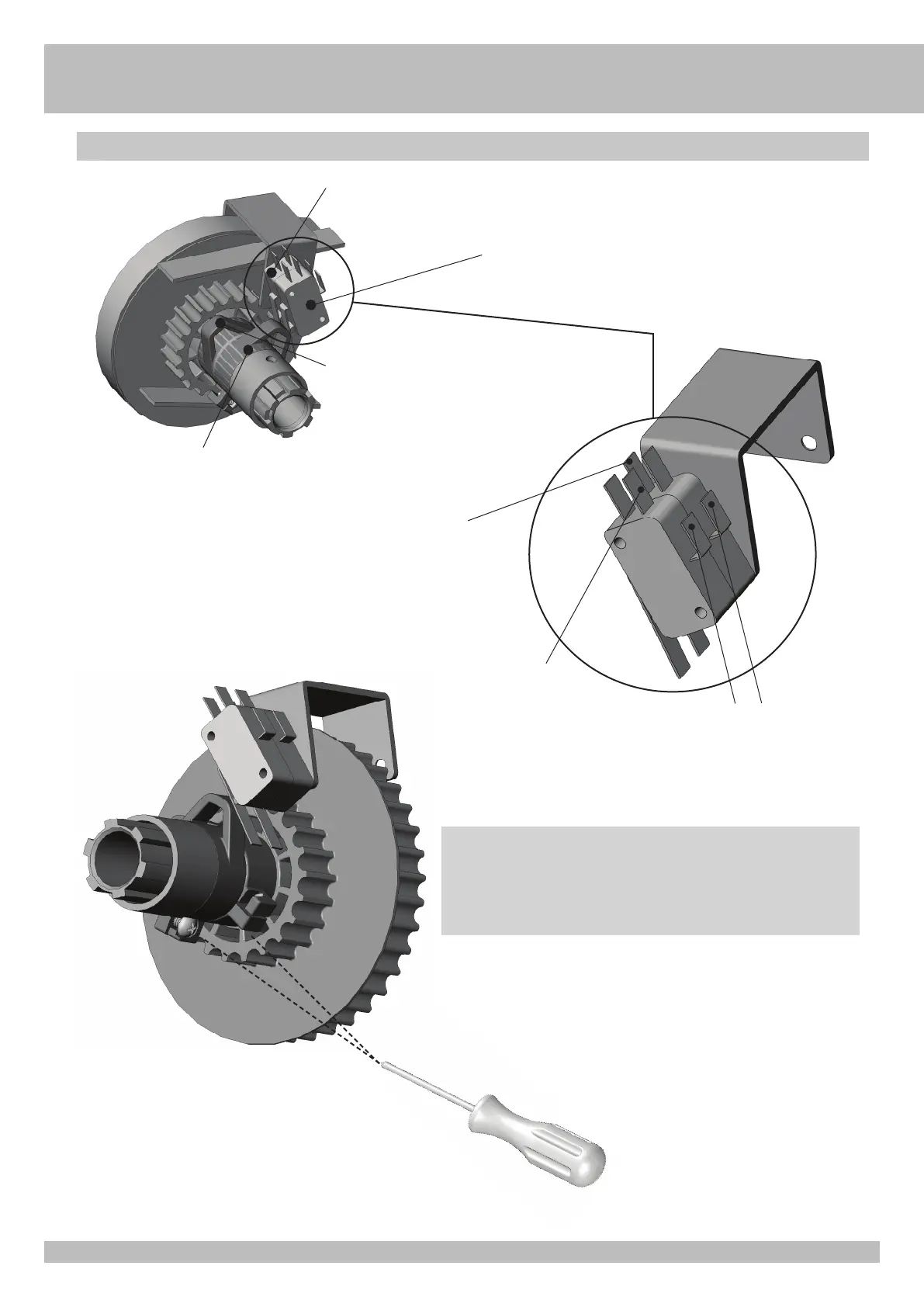

Regolazione finecorsa di stop e di eclusione sicurezza in apertura
Finecorsa “A” esclusione radar sicurezza apertura
Finecorsa “B” stop massima apertura
Camma azionamento finecorsa stop massima apertura
Camma azionamento finecorsa esclusione radar sicurezza apertura
NC morsetto FCA11
NO morsetto FOTO RAL 12
COM morsetto COM10 o 31
A
B
ATTENZIONE:
Per regolare le camme, allentare le viti 1 e 2 (Fig. A).
La regolazione delle camme deve essere eseguita muovendo l’anta
manualmente prima di effettuare la programmazione.
Ultimate le regolazioni, serrare le viti.
Fig. A
1
2
I
REGOLAZIONE FINECORSA (da eseguire solo in assenza di tensione di rete)
