Ribind UP - Page 10

10

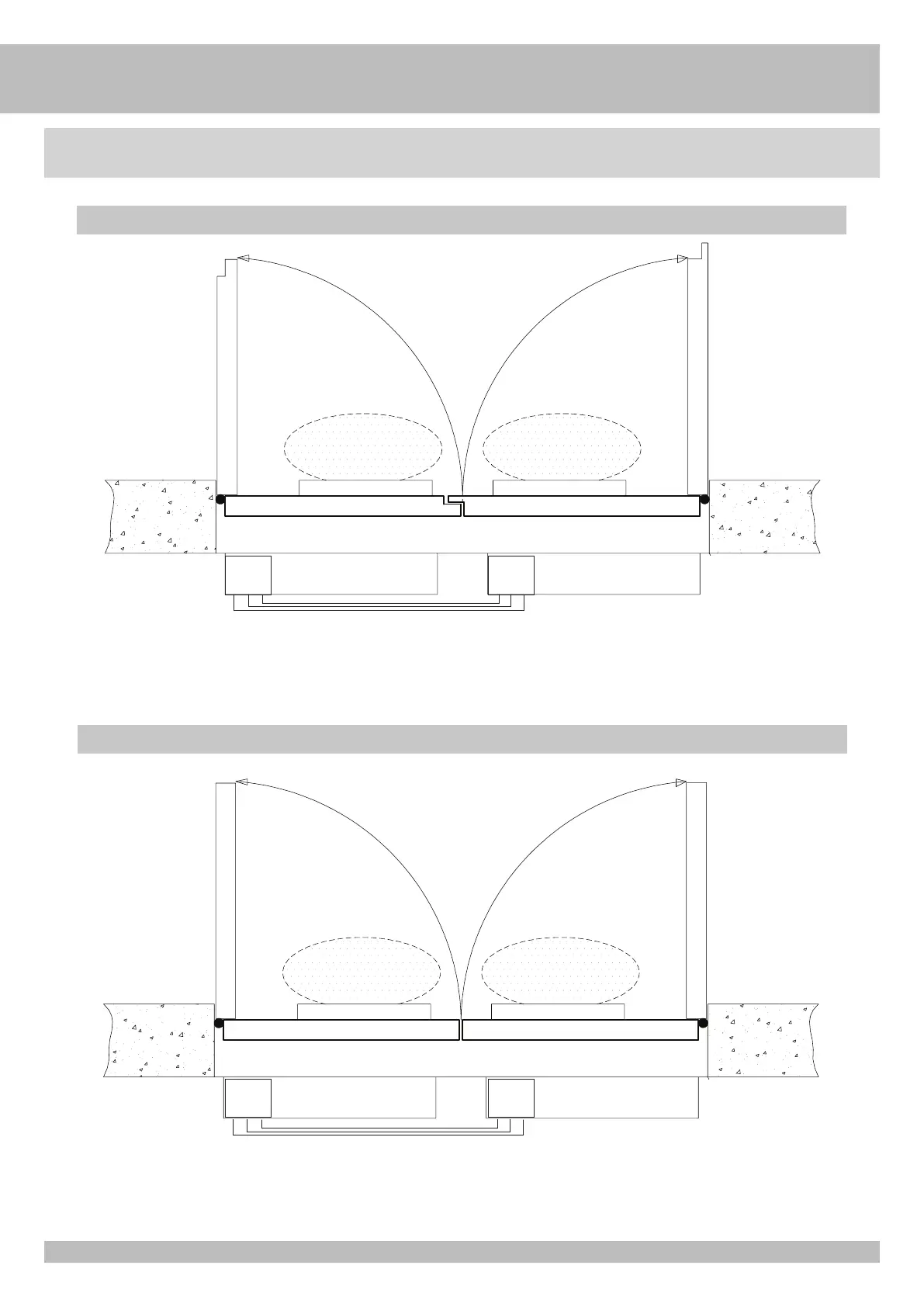

Due UP applicati su ante con sormonto
UP 2 UP 1
ACG9478 ACG9478
ACG9478ACG9478
UP 1UP 2
Due UP applicati su ante senza sormonto
Impostare parametri tramite programmatore LCD per sincronismo 2 automazioni, ante con sormonto:
Parametro R3
Parametro X da1 a 9 (ritardo chiusura seconda anta)
Parametro J1 (1,5 sec. ritardo apertura seconda anta)
Impostare parametri tramite programmatore LCD per sincronismo 2 automazioni, ante senza sormonto:
Parametro R 3
Parametro X 0 (nessun ritardo seconda anta)
Parametro J 0 (nessun ritardo seconda anta)
INT.I 18
COM 10
OPEN 17
ATTENZIONE: Collegare gli accessori (es. radar, comandi ecc..) in parallelo tra le 2 automazioni.
La programmazione delle 2 automazioni deve essere eseguita premendo contemporaneamente i tasti PROG delle 2 schede.
N.B. Dopo aver effettuato la programmazione, impostare con il programmatore LCD il parametro “F” su Valore = 0 per UP 1 e su Valore = 1 per UP 2.
INT.I 18
COM 10
OPEN 17
Collegare morsetti:
INT.I 18 (UP1) => INT.I 18 (UP2)
COM 10 (UP1) => COM 10 (UP2)
OPEN 17 (UP1) => OPEN 17 (UP2)
Collegare morsetti:
INT.I 18 (UP1) => INT.I 18 (UP2)
COM 10 (UP1) => COM 10 (UP2)
OPEN 17 (UP1) => OPEN 17 (UP2)
INT.I 18
COM 10
OPEN 17
INT.I 18
COM 10
OPEN 17
I
COMANDO CONTEMPORANEO 2 UP
