Ribind UP - Page 9

9
min. 600
290 100
55
~ 90°
30 (*85)
38

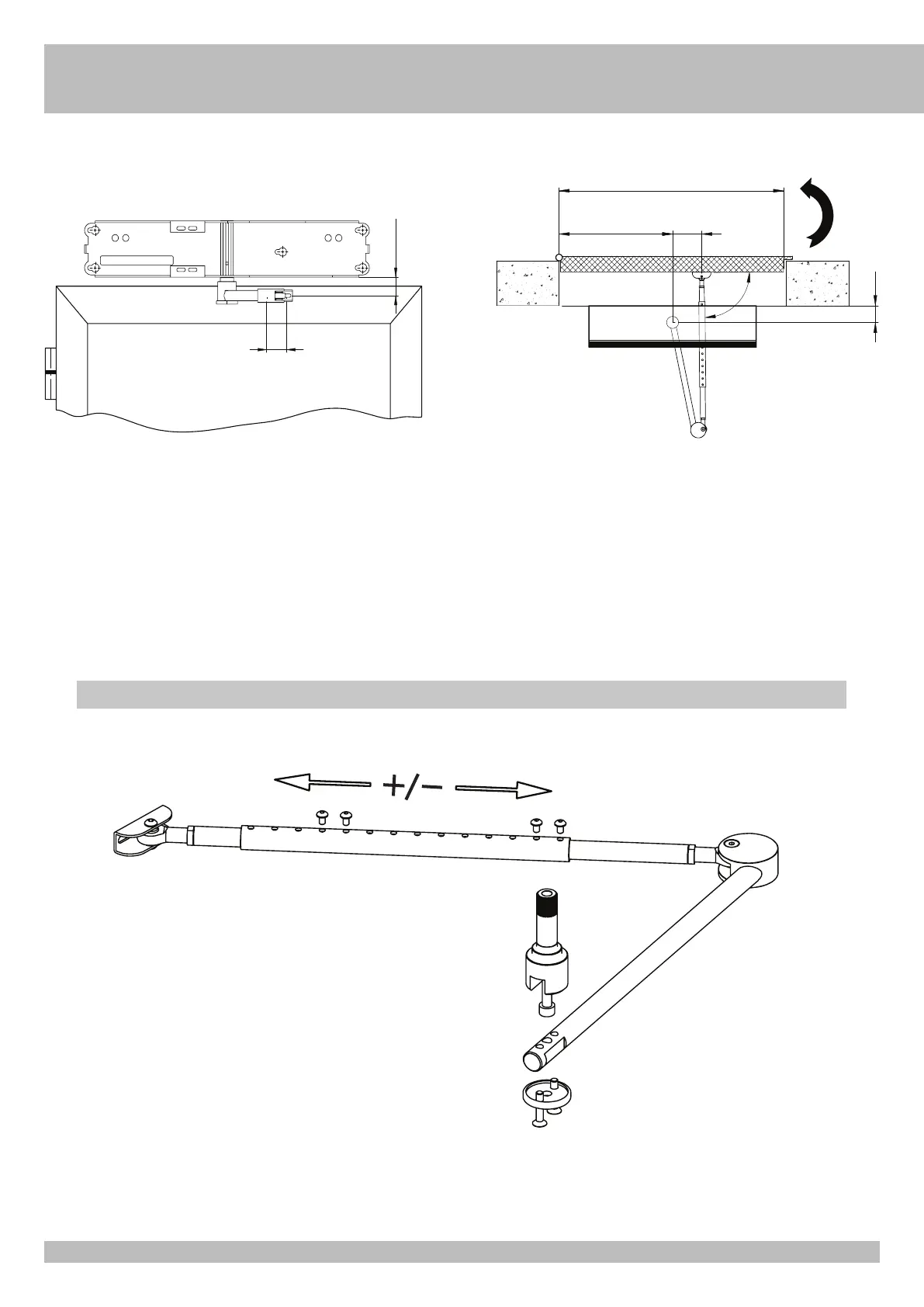

Forare l’anta e fissare il braccio articolato rispettando le misure idicate nelle figure.
(*) Se necessario, usare la prolunga ACG9485 per aumentare la distanza tra l’automazione e il braccio a 85 mm.
M5
M5
Modifica lunghezza del braccio articolato:
1 - Svitare le 4 viti M5
2 - Allungare/accorciare l’asta (+/-).
3 - Serrare le 4 viti M5
Braccio articolato
I
