8
I

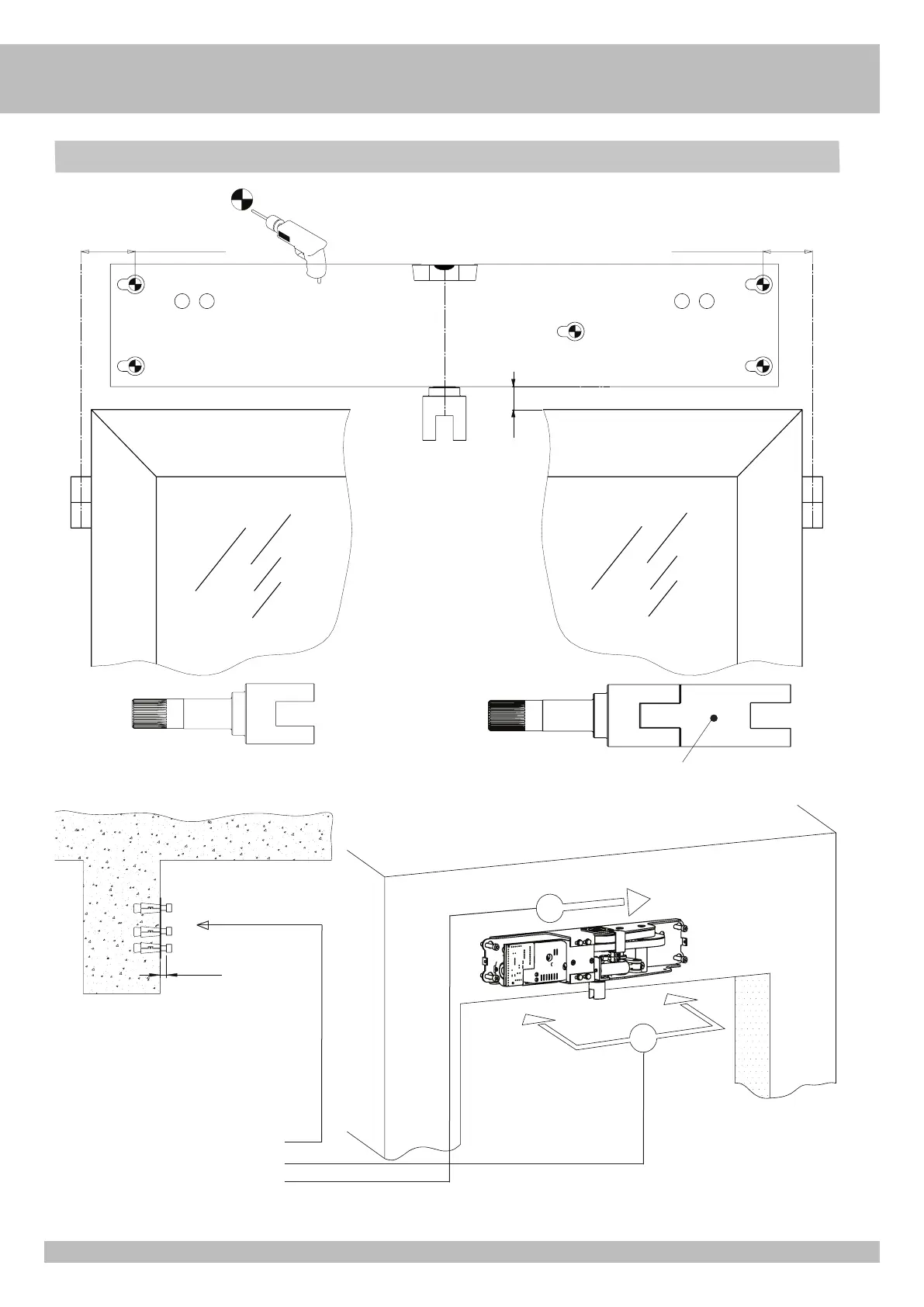

Posizionamento dima foratura per fissaggio automazione UP con braccio articolato (AA12050)
a - Verificare che la parete sia dritta e liscia.
b - Forare rispettando le misure come
indicato in Fig. A.
c - Inserire i tasselli (in dotazione) o filettare
M8.
d - Avvitare le viti e lasciarle allentate
circa 6 mm per poter agganciare (1) e
traslare verso destra l’automazione (2).
e - Fissare in modo stabile l’automazione
alla parete serrando le viti M8.
20 mm DA CERNIERA PORTA
30 mm DA CERNIERA PORTA
entrata cavi elettrici entrata cavi elettrici
CERNIERA PORTA A SINISTRA
CERNIERA PORTA A DESTRA
= Foro Ø6,5 e filettare per fissaggio con viti M8 - Foro Ø14 se fissaggio con tasselli Fischer.
X*
Fig. A
X* = 20mm (STANDARD) X* = STANDARD + ACG9485 (75 mm)
INSTALLAZIONE UP con braccio articolato per apertura porta verso l’esterno
