Ribind UP - Page 7

7
280
max 120
min 700
6
52 (*110)
OPEN

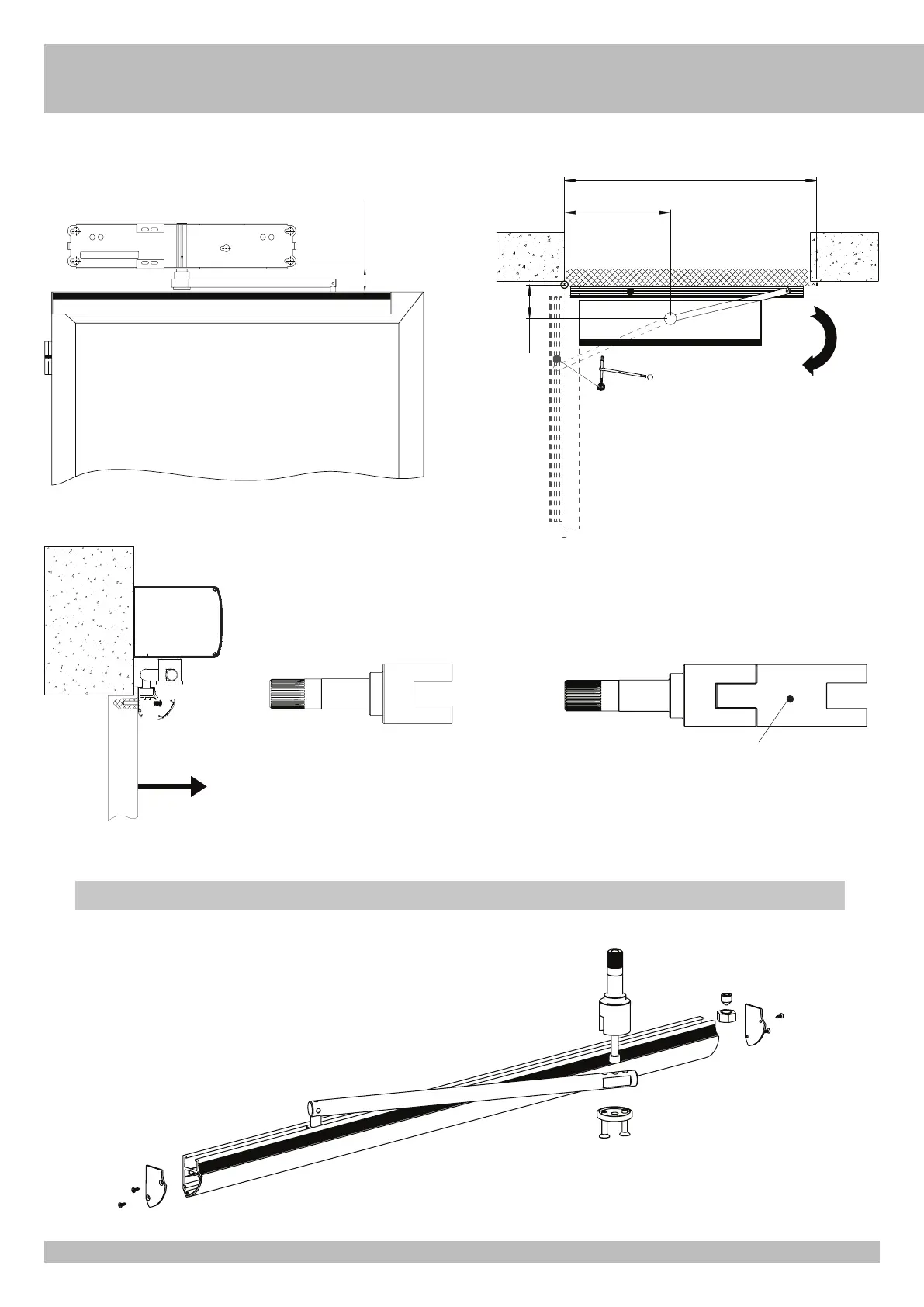

Fissare la guida di scorrimento sull’anta come indicato nelle figure, rispettando le misure idicate e tagliando la parte eccedente della guida se
l’anta è stretta.
(*) Se necessario, usare la prolunga ACG9485 per aumentare la distanza tra l’automazione e la guida a 110 mm.
Regolare il fermo di fine apertura
Braccio scorrevole
Muovere manualmente l’anta in apertura e chiusura verificando l’assenza di attriti.
Regolare il fermo di fine apertura interno alla guida, come indicato in figura.
X* = 52mm (STANDARD) X* = STANDARD + ACG9485 (110 mm)
I
