Ribind UP - Page 6

6
1
2

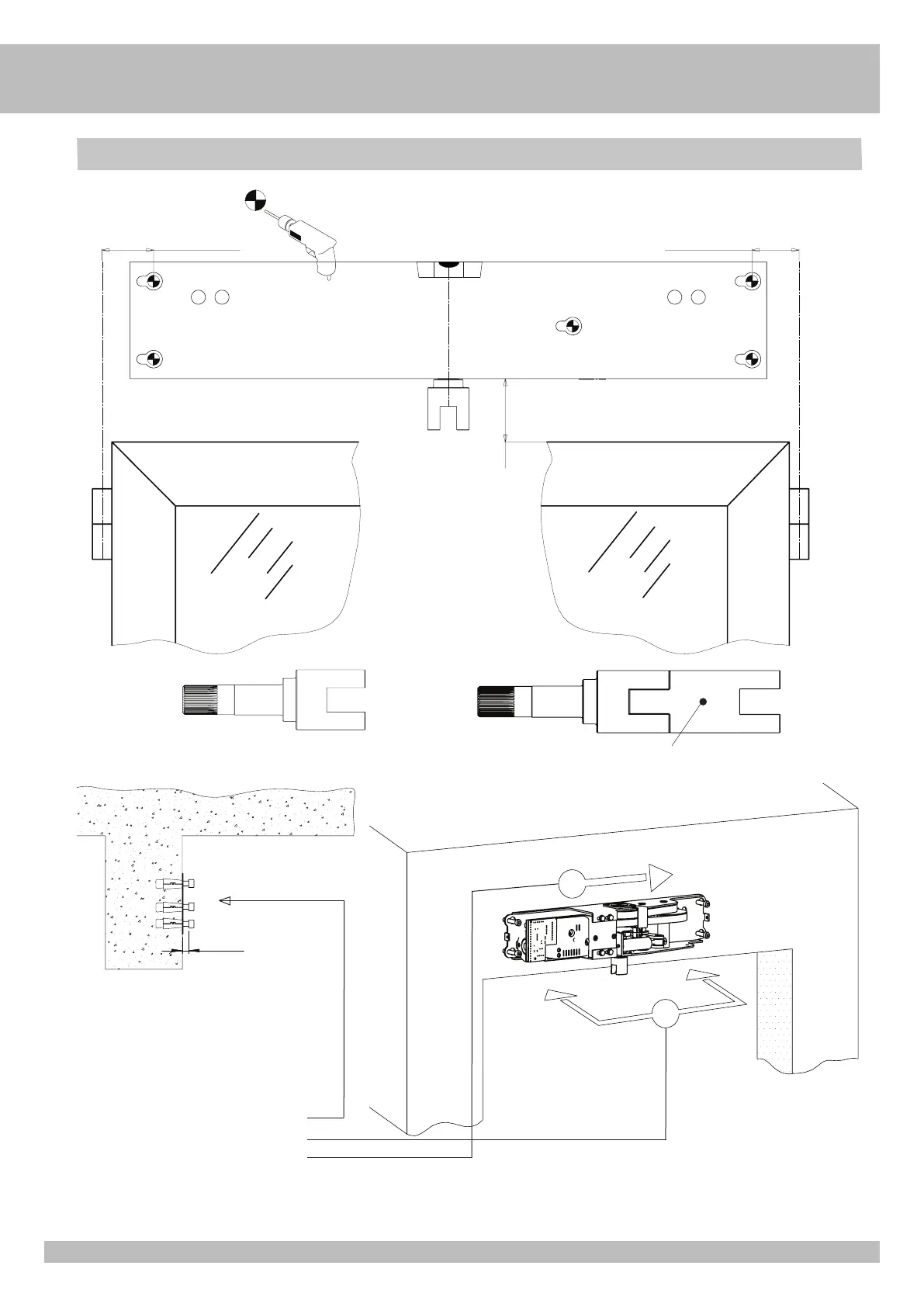

Posizionamento dima foratura per fissaggio UP con braccio scorrevole (AA12052)
1 - Verificare che la parete sia dritta e
liscia.
2 - Forare rispettando le misure come
indicato in Fig. A.
3 - Inserire i tasselli (in dotazione) o
filettare M8.
4 - Avvitare le viti e lasciarle allentate
circa 6 mm per poter agganciare
(1) e traslare verso destra (2)
l’automazione.
5 - Fissare in modo stabile l’automazione
alla parete serrando le viti M8.
~ 6 mm
20 mm DA CERNIERA PORTA 30 mm DA CERNIERA PORTA
entrata cavi elettrici entrata cavi elettrici
CERNIERA PORTA A SINISTRA
CERNIERA PORTA A DESTRA
= Foro Ø6,5 e filettare per fissaggio con viti M8 - Foro Ø14 se fissaggio con tasselli Fischer.
X*
Fig. A
X* = 52mm (STANDARD) X* = STANDARD + ACG9485 (110 mm)
I
INSTALLAZIONE UP con braccio scorrevole per apertura porta verso l’interno
