24
F
OPEN

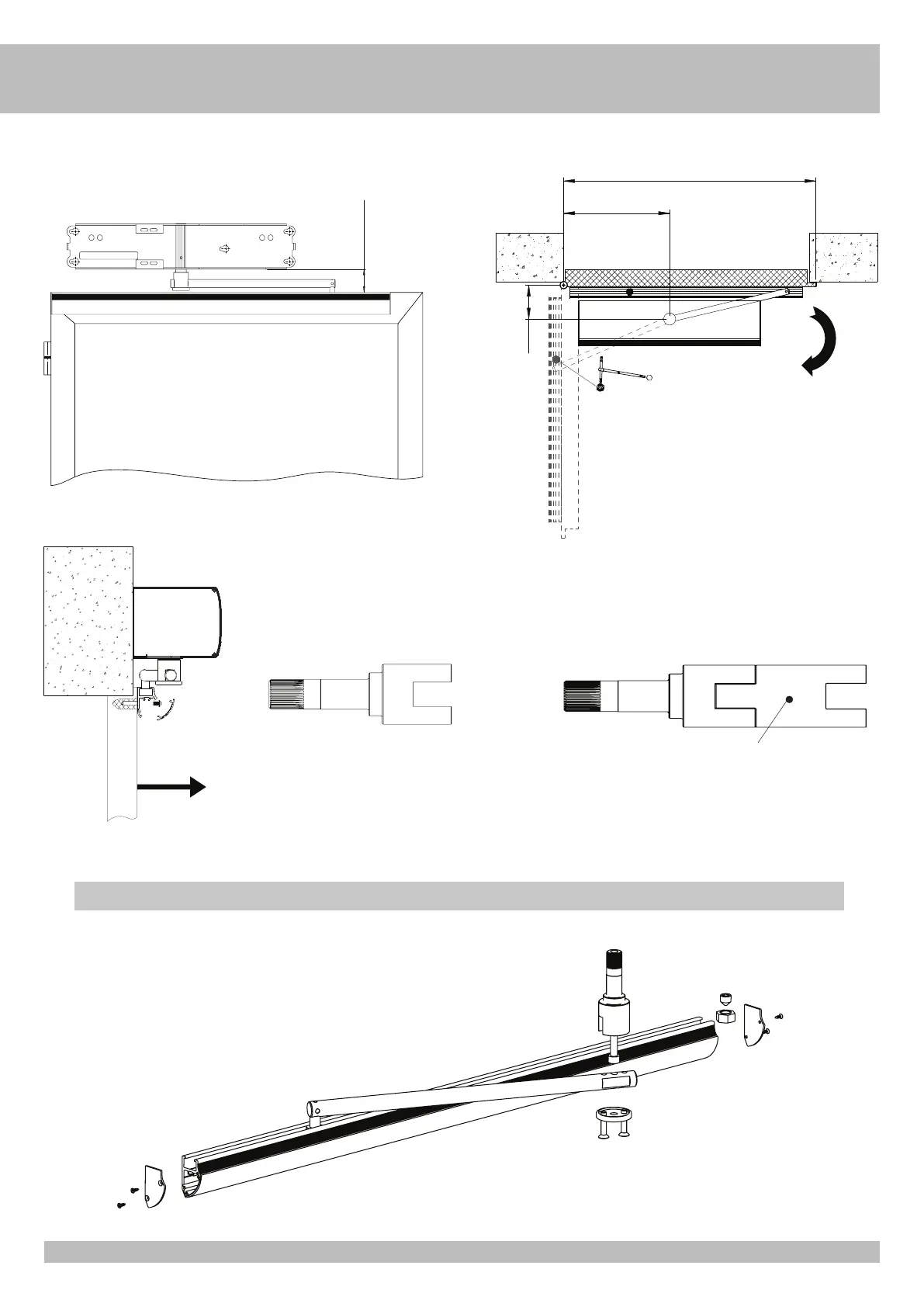

Fixer le guide de coulissement sur le vantail comme indiqué dans les figures, en respectant les mesures indiquées et en coupant les parties du
guide en excès dans le cas où le vantail serait étroit.
(*)
Si nécessaire, utiliser la rallonge ACG9485 pour augmenter la distance entre l’automation et le guide à 110 mm.
Regler le fin de course d’ouverture
Bras coulissant
Déplacer manuellement le vantail en ouverture et en fermeture et vérifier l’absence de frictions.
Régler la fin de course de fin d’ouverture interne du guide, comme indiqué en figure.
X* = 52mm (STANDARD) X* = STANDARD + ACG9485 (110 mm)
