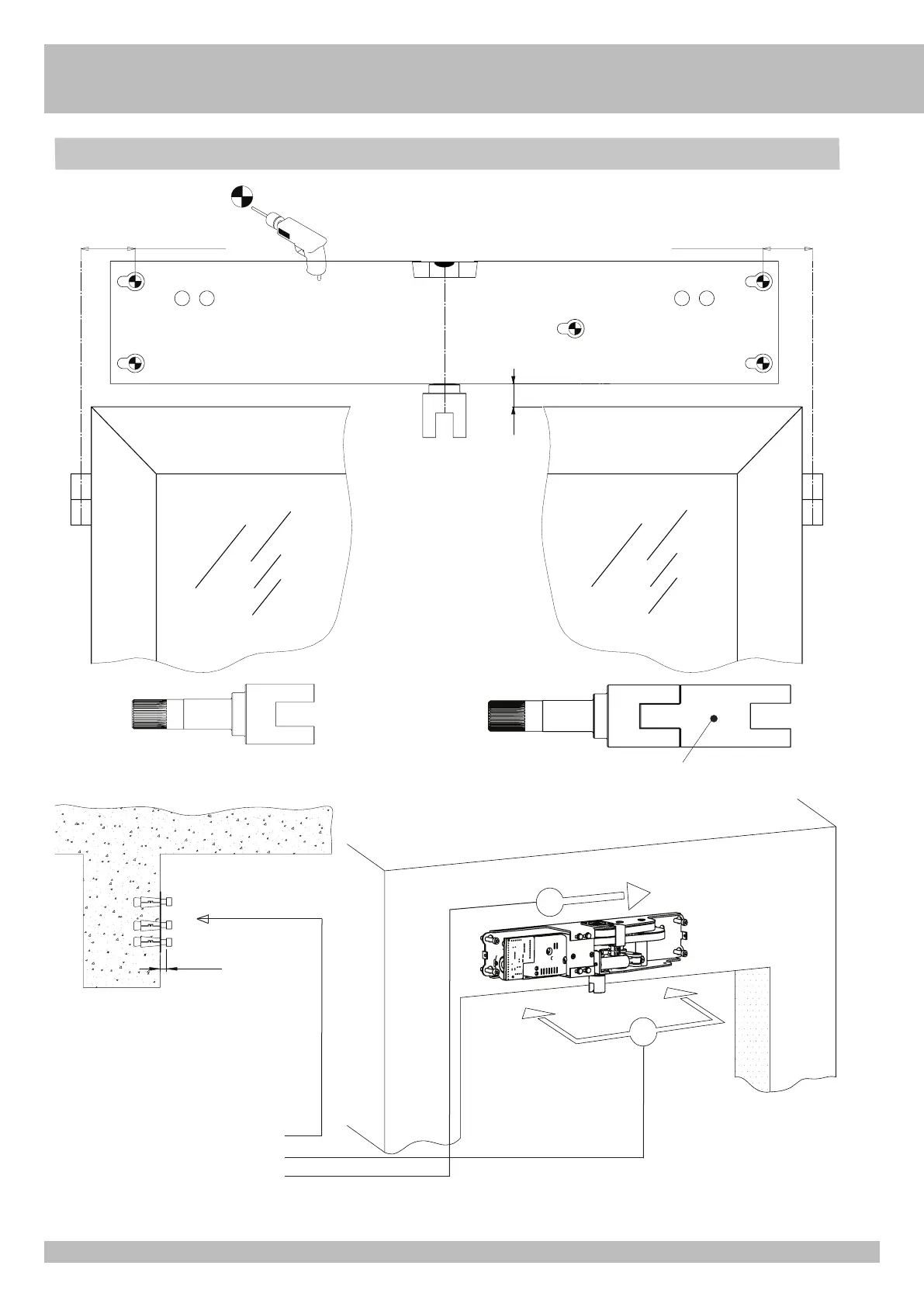

Positionnement gabarit de perçage pour fixation automation UP avec bras articulé (AA12050)
a - Vérifier que la paroi est droite et lisse.
b - Trouer en respectant les mesures
indiquées en Fig. A.
c - Introduire les chevilles (fournies) ou
fileter M8.
d - Visser les vis et les laisser libres sur
environ 6 mm pour pouvoir accrocher
(1) et déplacer l’automation vers la
droite (2).
e - Fixer solidement l’automation à la paroi
en serrant les vis M8.
20 mm À PARTIR DE LA CHARNIÈRE DE LA PORTE 30 mm À PARTIR DE LA CHARNIÈRE DE LA PORTE
entrée des câbles électriques entrée des câbles électriques
CHARNIÈRE DE PORTE À GAUCHE
CHARNIÈRE SUR LA PORTE DE DROITE
= Trou Ø6,5 et filetage pour vis M8 - Trou Ø14 en cas de montage avec chevilles Fischer.
X*
~ 6 mm
Fig. A
X* = 20mm (STANDARD) X* = STANDARD + ACG9485 (75 mm)
INSTALLATION UP avec bras articulé pour ouverture porte vers l’extérieur
