Ribind UP - Page 27

27
F

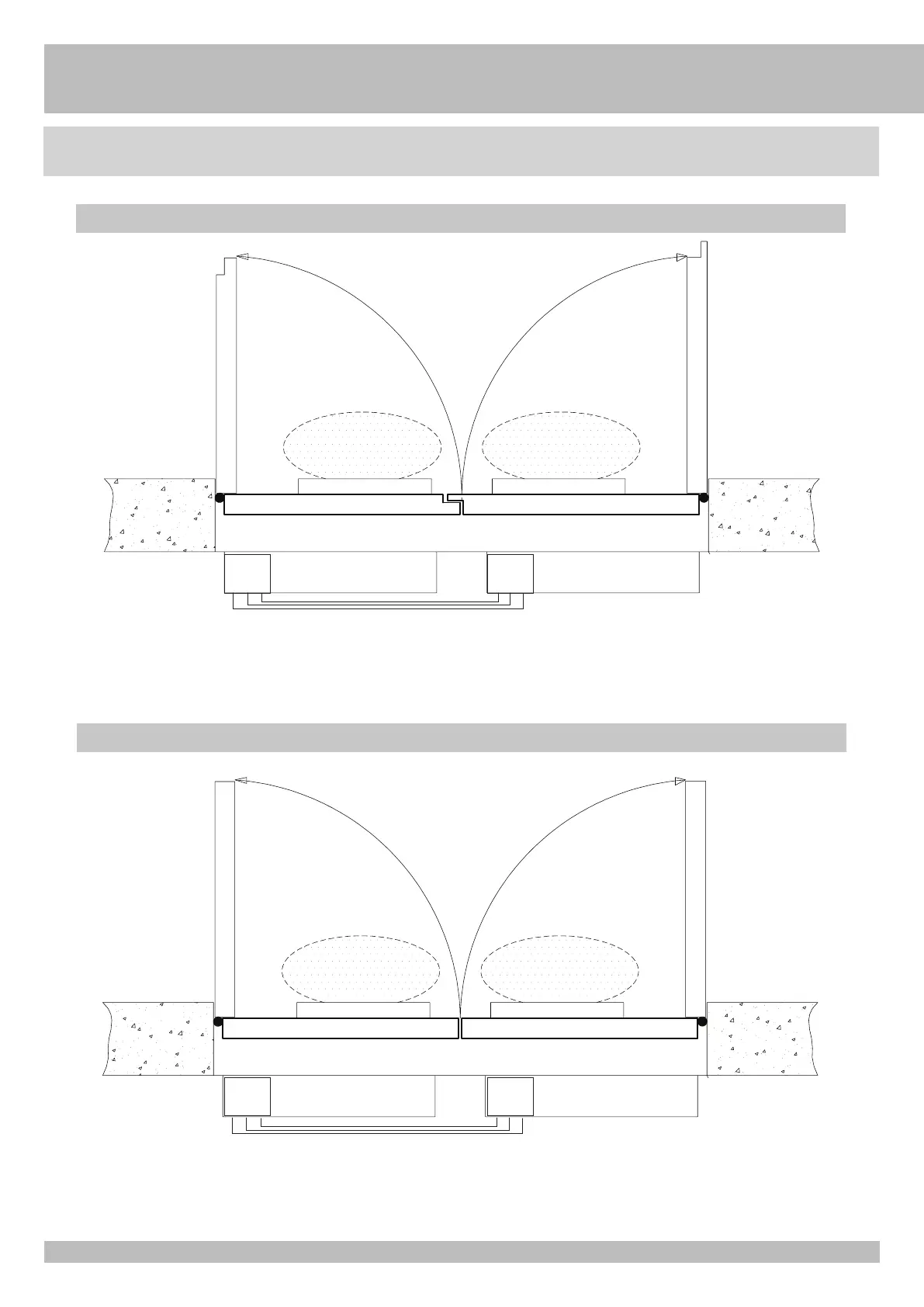

Deux UP appliqués sur vantail avec chevauchement
UP 2 UP 1
ACG9478 ACG9478
ACG9478ACG9478
UP 1UP 2
Deux UP appliqués sur vantail sans chevauchement
Configurer les paramètres via programmateur LCD pour synchronisme 2 automations, vantail avec chevauchement:
Paramètre R3
Paramètre X de1 à 9 (retard fermeture deuxième vantail)
Paramètre J1 (1,5 sec. Retard ouverture deuxième vantail)
Configurer les paramètres via programmateur LCD pour synchronisme 2 automations, vantail sans chevauchement:
Paramètre R 3
Paramètre X 0 (aucun retard deuxième vantail)
Paramètre J 0 (aucun retard deuxième vantail)
INT.I 18
COM 10
OPEN 17
ATTENTION: Brancher les accessoires (ex. radar, commandes etc.) parallèlement entre les 2 automations.
La programmation des 2 automations s’effectue par pression simultanée des touches PROG des 2 fiches.
N.B. Après avoir effectué la programmation, configurer le paramètre “F” sur la Valeur = 0 pour UP 1 et sur la Valeur = 1 pour UP 2 à l’aide du programmateur LCD.
INT.I 18
COM 10
OPEN 17
Connecter les bornes:
INT.I 18 (UP1) => INT.I 18 (UP2)
COM 10 (UP1) => COM 10 (UP2)
OPEN 17 (UP1) => OPEN 17 (UP2)
Connecter les bornes:
INT.I 18 (UP1) => INT.I 18 (UP2)
COM 10 (UP1) => COM 10 (UP2)
OPEN 17 (UP1) => OPEN 17 (UP2
INT.I 18
COM 10
OPEN 17
INT.I 18
COM 10
OPEN 17
COMMANDE SIMULTANÉE 2 UP
