Ribind UP - Page 57

57
E
1
2

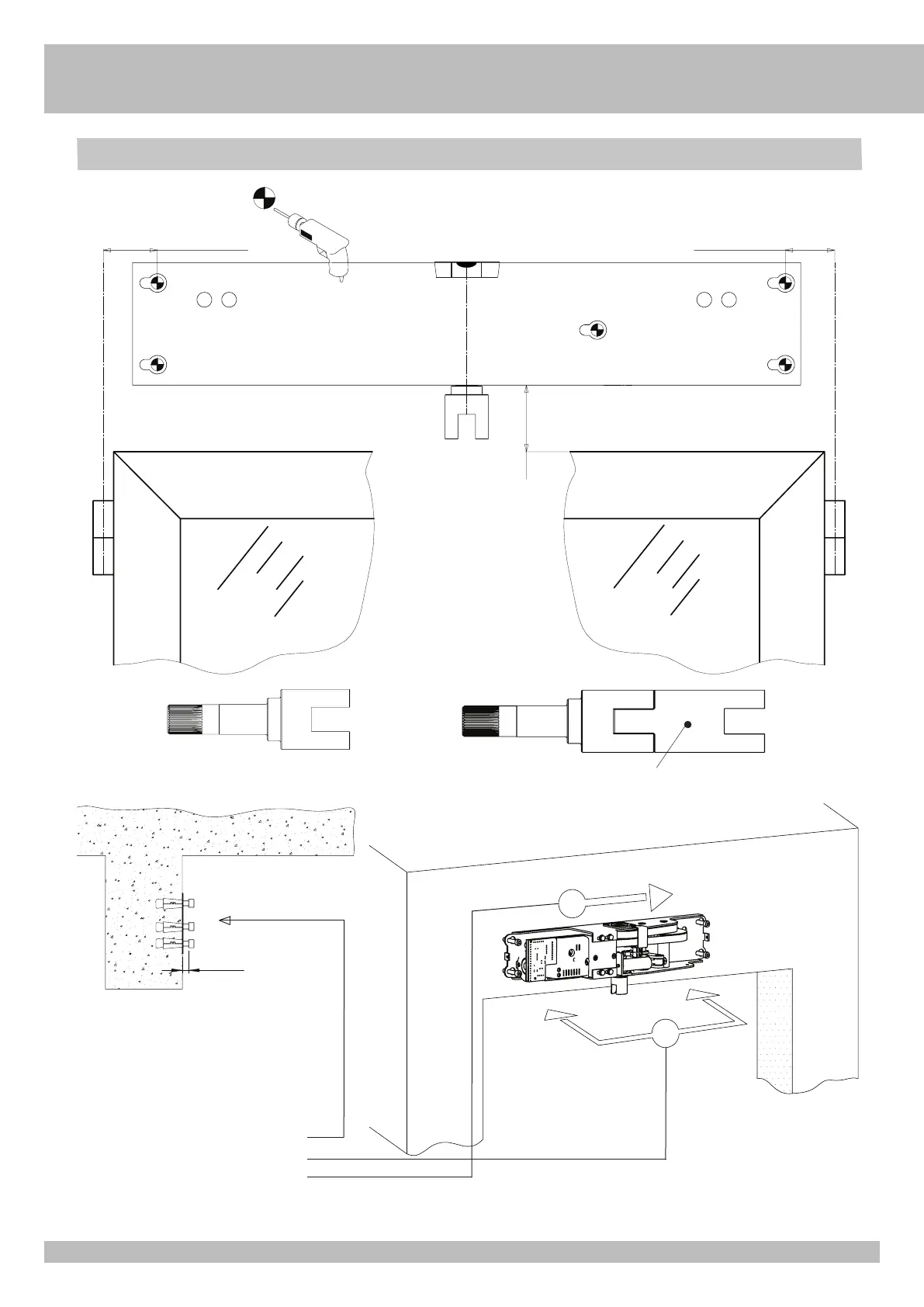

Colocación de plantilla de perforación para la fijación de la automatización UP con brazo deslizante (AA12052)
1 - Comprobar que la pared esté recta y
lisa.
2 - Perforar respectando las medidas
como indicado en figura A
3 - Insertar los anclajes (en dotación) o
roscar M8.
4 - Apretar los tornillos y dejarlos
sueltos acerca de 6 mm para
encajar y trasladar a la derecha la
automatización.
5 - Fijar de forma estable la automatización
a la pared apretando los tornillos M8.
20 mm DA BISAGRA PUERTA 30 mm DA BISAGRA PUERTA
entrada cables eléctricos entrada cables eléctricos
BISAGRA PUERTA A LA IZCHIERDA
BISAGRA PUERTA A LA DERECHA
Agujero Ø6,5 y roscado para la fijación con tornillos M8 - Agujero Ø14 si montaje con tacos Fischer.
X*
~ 6 mm
Fig. A
Instalación UP con brazo deslizante para abrir la puerta hacia adentro
X* = 52mm (STANDARD) X* = STANDARD + ACG9485 (110 mm)
