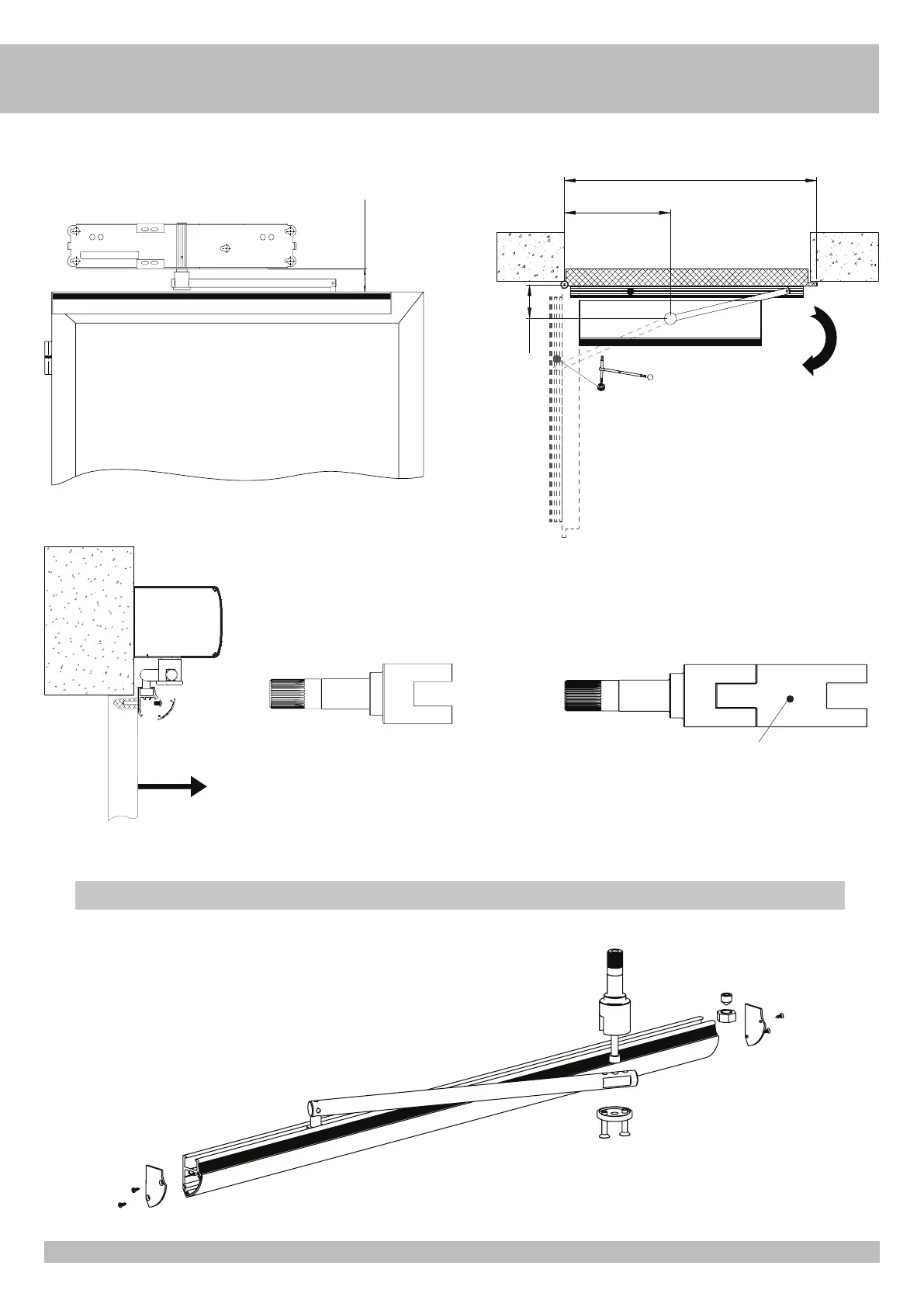

Fije el raíl de deslizamiento en la hoja como se indica en las figuras, respetando las medidas indicadas y cortando el exeso de la guía si la hoja es
estrecha.
(*) Si necesario, utilizar la extención ACG9485 para aumentar la medida entre la automatización y la guia a 110 mm.
Ajuste el pestillo final de abertura
Brazo deslisante
Mueva manualmente la hoja en apertura y cierre comprobando la ausencia de fricción.
Ajuste el tope de posición hoja abierta dentro de la guia, como indicado en figura.
X* = 52mm (STANDARD) X* = STANDARD + ACG9485 (110 mm)
