59
E

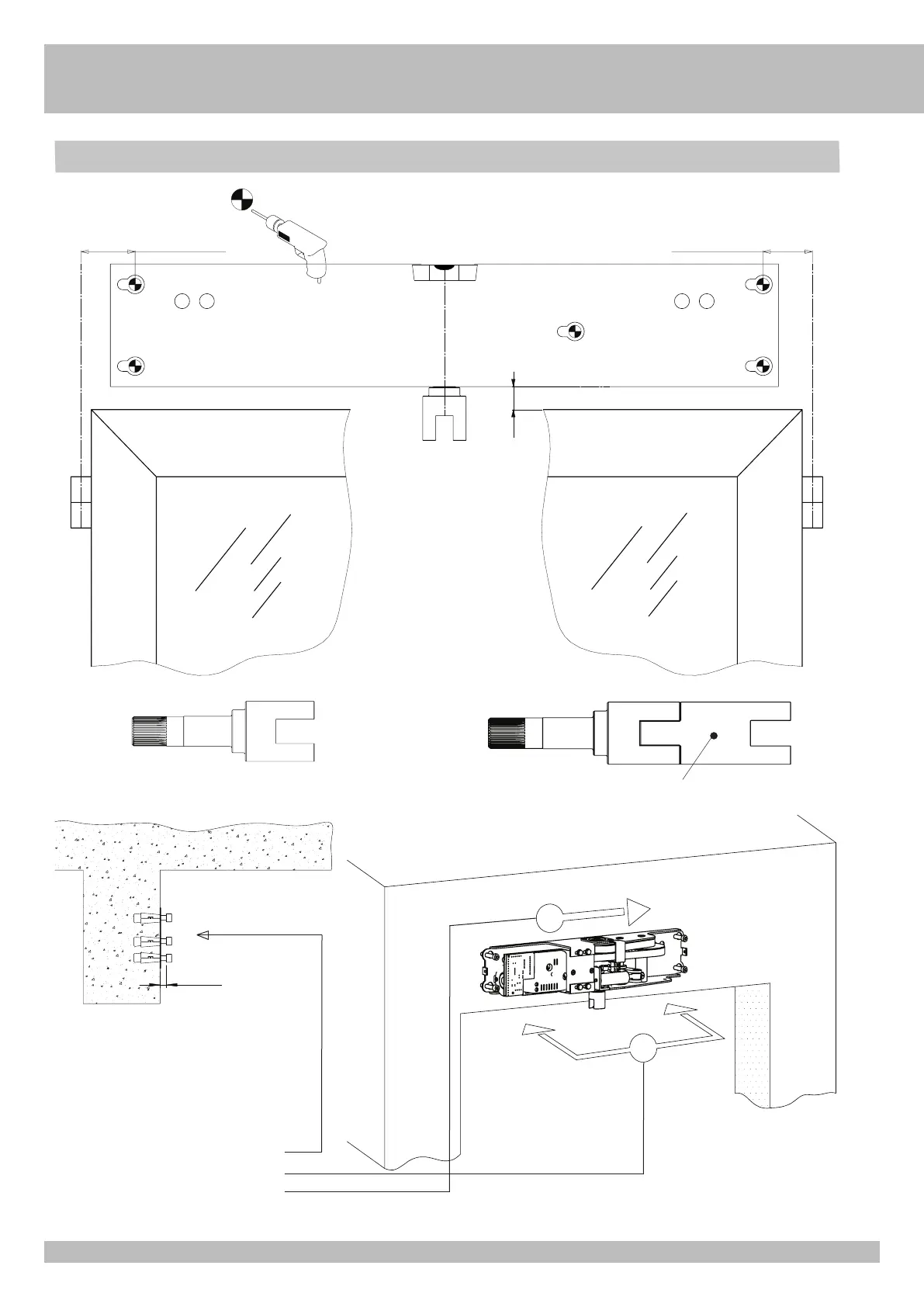

Colocación de la plantilla de perforación para la fijación de l’operador UP con brazo articulado (AA12050)
20 mm DA BISAGRA PUERTA 30 mm DA BISAGRA PUERTA
entrada cables eléctricos entrada cables eléctricos
BISAGRA PUERTA A LA IZCHIERDA
BISAGRA PUERTA A LA DERECHA
Agujero Ø6,5 y roscado para la fijación con tornillos M8 - Agujero Ø14 si montaje con tacos Fischer.
X*
Fig. A
X* = 20mm (STANDARD) X* = STANDARD + ACG9485 (75 mm)
1
2
1 - Comprobar que la pared esté recta y
lisa.
2 - Perforar respectando las medidas como
indicado en figura A
3 - Insertar los anclajes (en dotación) o
roscar M8.
4 - Apretar los tornillos y dejarlos sueltos
acerca de 6 mm para encajar y trasladar
a la derecha la automatización.
5 - Fijar de forma estable la automatización
a la pared apretando los tornillos M8.
~ 6 mm
Instalación UP con brazo articulado para abrir la puerta hacia afuera
