60
E
min. 600
290 100
55
~ 90°
30 (*85)
38

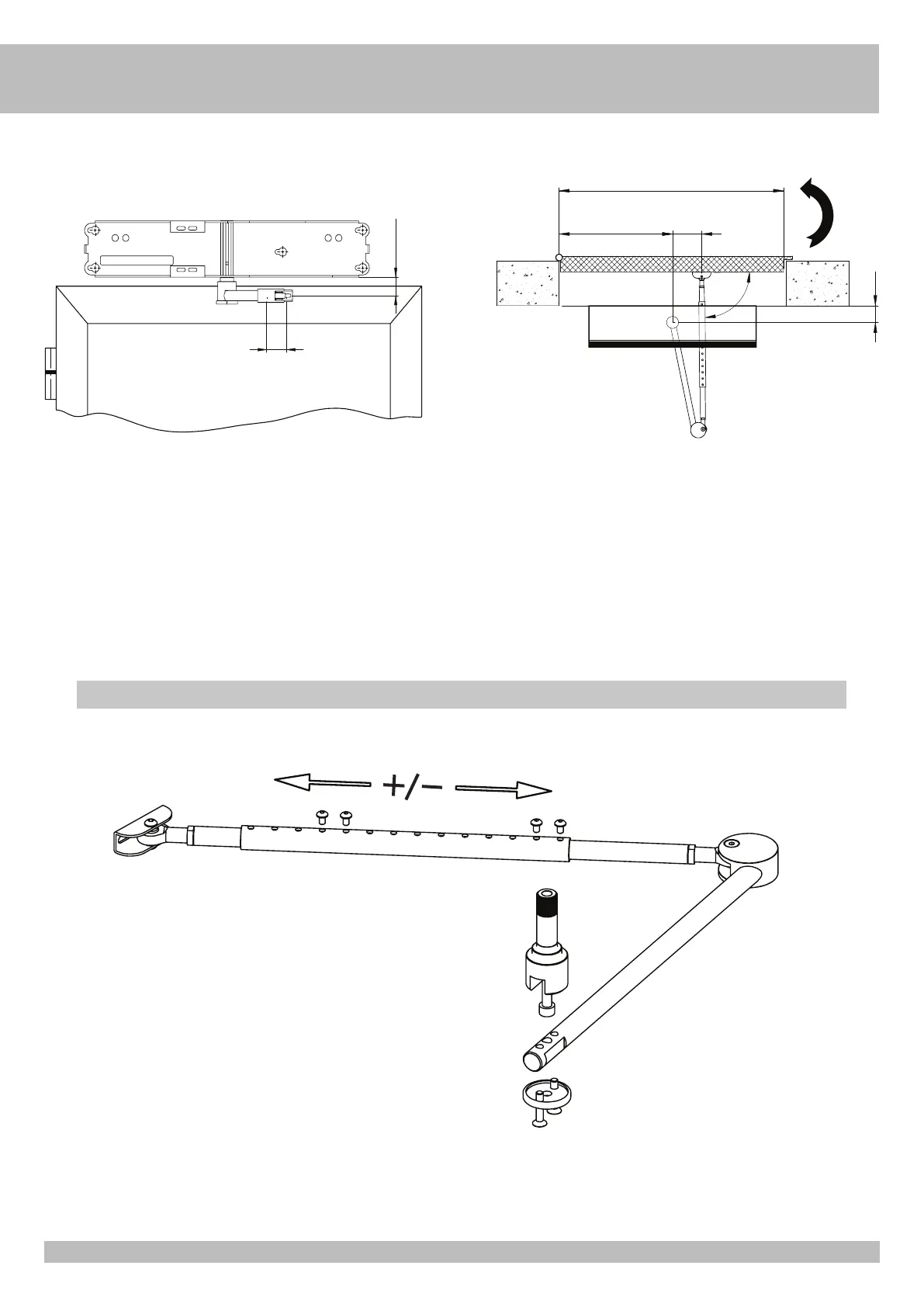

Perforar la hoja y fijar el brazo articulado respectando las medida indicadas en las figuras.
(*) Si necesario, utilizar la extención ACG9485 para aumentar la medida entre la automatización y el brazo a 85 mm.
M5
M5
Modificación longitud del brazo articulado:
1- Aflojar los 4 tornillos M5
2- Alargar / reducir el asta (+/-).
3- Apretar los 4 tornillos M5
Brazo articulado
