WARNUNG
• Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Die Verwendung eines
Balkenfinders wird dringend empfohlen.
• Installateure sind dafür verantwortlich, die nötigen Werkzeuge für andere Arten von Einbausituationen zur Verfügung zu
stellen.
• Installateure müssen sicher stellen, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller
angeschlossener Komponente sicher tragen kann.

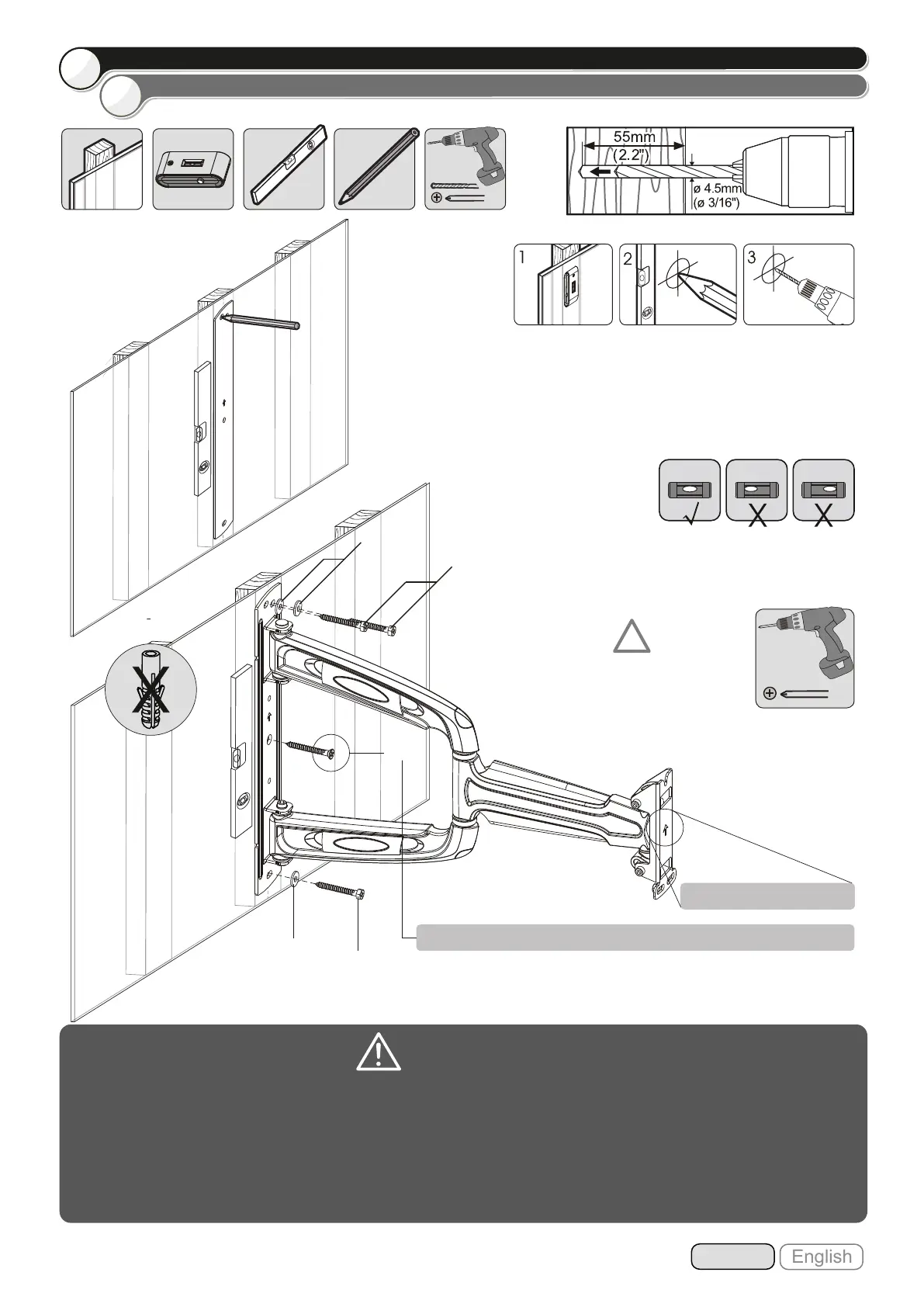

Holzbalken mit Balkenfinder
finden und die Montagelöcher
markieren.
Montagelöcher
bohren.
Wandplatte an die
Wand anschrauben.
W-C
W-A
Mit dem Pfeil nach oben.
Beachten: keine Unterlegscheibe für diese Schraube erforderlich.
W-D
W-C
W-A
3 x W-C
3 x W-A
0 x W-B
1 x W-D
!
3
a
Für Montage an der Holzbalkenwand
