RIDGID AC9960 - Arandela Plana (M8); Perno (M8 X 15 Mm)

8 - Español
ARMADO
NOTA: Asegúrese de que las placas de montaje estén
bloqueadas al ajustar los pernos.

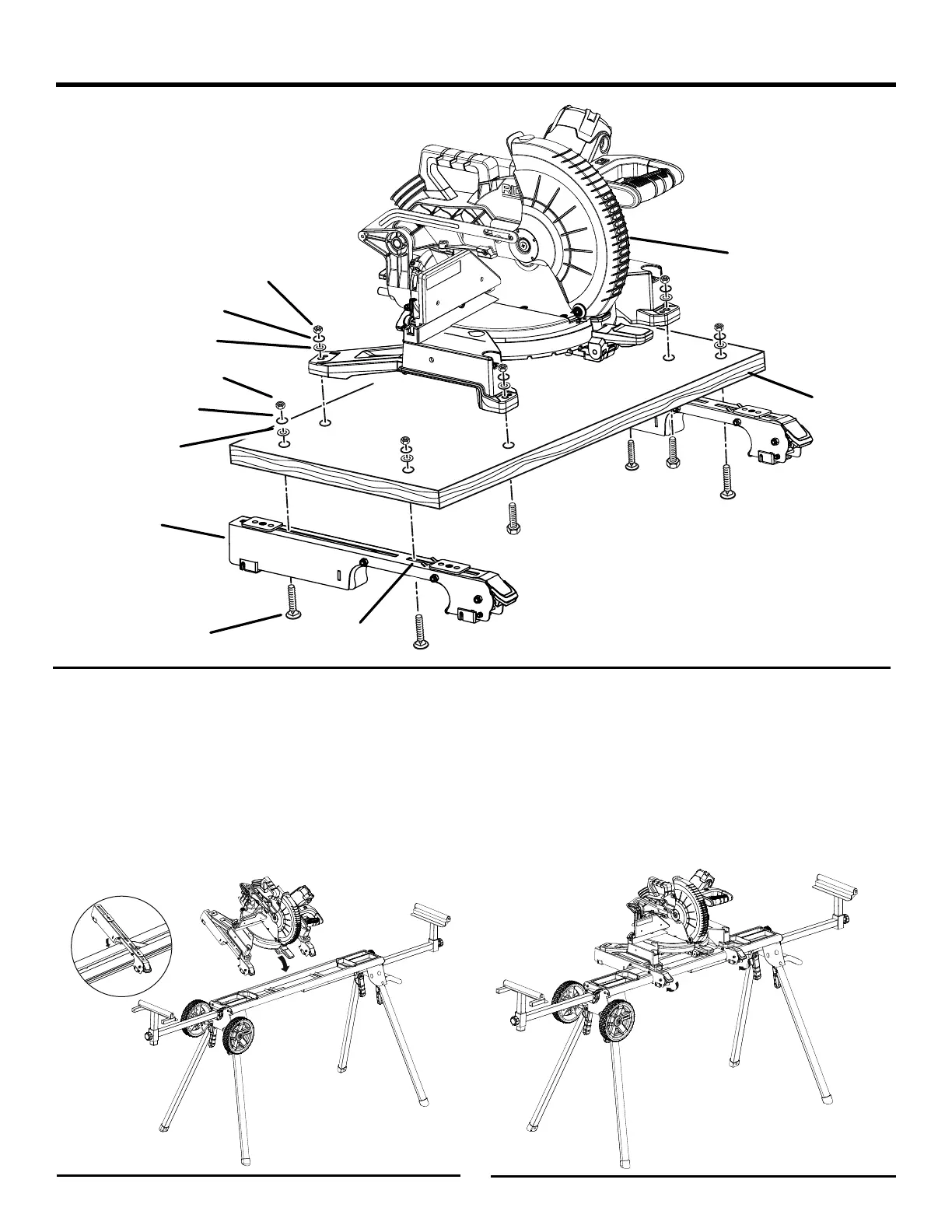

Si la sierra tiene agujeros que no se alinean con las
ranuras de los apoyos de montaje:
Desconecte la sierra y asegure el brazo de la sierra en la
posición inferior.
Monte la sierra en una superficie de montaje de 13 mm
(1/2 pulg.) de espesor por lo menos con tornillo de cabeza
hex. de 3/8 pulg., arandelas de seguridad y tuercas
hexagonales (no vienen incluidos).
Fig. 9
Fig. 10
Taladre unos agujeros en la superficie de montaje que
coincidan con las ranuras de los apoyos de montaje de
la sierra.
Siga con la instalación como se muestra en la figura 8.
NOTA: Asegúrese de que la superficie de montaje haga
contacto con las cuatro placas de montaje.
PARA FIJAR EL
CONJUNTO EN EL
BANCO, BAJE LAS
PALANCAS DE
ASEGURAMIENTO
SIERRA
INGLETEADORA
APOYO
DE MONTAJE
DE LA SIERRA
RANURA
PERNO
DE CARRUAJE
TUERCA
(M8)
SUPERFICIE
DE MONTAJE
ARANDELA DE SEGURIDAD
TUERCA
ARANDELA PLANA
ARANDELA DE
SEGURIDAD
ARANDELA PLANA
Fig. 8
