KIT DE REMISE À NEUF
R350RHA Cloueuse de charpentier pour clous à tête ronde PRH0003
R350CHA Cloueuse de charpentier pour clous sans tête
LE KIT COMPREND :
Soupape de déclenchement (pièce 99 pour modèle R350CHA ou 106 pour
modèle R350RHA)
Joint de couvercle de cylindre (9)
Joints toriques (11 à 13, 24, 26)
Collier (15)
Joint (16)
Anneau de pression (20)
Segment de piston (21)
Bague de cylindre (27)
Butoir (28)
Retenue (44)
Graisse
Feuille d’instructions du kit de remise à neuf
Outils nécessaires (mais non fournis) : Poinçon de 2,5 mm pour déposer
l’axe de pivot de gâchette.
DÉPOSE ET REMPLACEMENT DES JOINTS ET JOINTS
TORIQUES
Voir les figures 1 à 3.
1. Débrancher l’outil de l’arrivée d’air et retirer toute attache restant dans
l’outil.
2. À l’aide d’une clé six pans de 5 mm, retirer les quatre vis (6) du couvercle
supérieur (7) de l’outil. Retirer le capuchon supérieur. Déposer le
joint
de couvercle de cylindre (9).
3. Déposer l’entraînement (22) du cylindre (23).
4. Taper l’outil contre un morceau de bois comme illustré à la
Figure 1. Ceci sépare le cylindre (23) du corps de l’outil. Mettre
l’entraînement et le cylindre de côté.
5. Retirer la soupape (10 à 18) du couvercle à l’aide d’une clé hexagonale
de 4 mm.
REMARQUE : La soupape est sur ressort. Maintenir l’ensemble en
place en retirant la vis (18).
6. Séparer le joint (16) et la soupape (17) du piston de soupape (14).
7. Déposer les joints toriques (11, 12, 13)
, le collier (15) et le joint
(16).
8. Nettoyer toutes les pièces avec un chiffon propre et sec.
9. Appliquer une légère couche de graisse sur les nouveaux joints toriques
(11, 12, 13) et les installer.
10. Réassembler les pièces dans l’ordre illustré à la figure 2.
11. Réinstaller la soupape dans le couvercle de l’outil et la bloquer.
12. Mettre le couvercle supérieur de côté et passer à l’entretien du
cylindre.
DANGER :
Ne pas utiliser de l’oxygène ou des gaz combustibles ou en bouteille pour alimenter l’outil. L’outil exploserait, causant des
blessures graves ou mortelles.
AVERTISSEMENT :
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser
ce produit. Si le manuel d’utilisation qui accompagnait initialement cet outil est absent, visiter www.ridgid.com ou appeler
1-866-539-1710.
AVERTISSEMENT :
Débrancher l’outil de l’arrivée d’air avant tout entretien de cet outil. Ne pas prendre cette précaution peut entraîner des
blessures graves.
AVERTISSEMENT :
L’utilisation de tout outil motorisé peut causer la projection d’objets en direction du visage et entraîner des lésions oculaires
graves. Avant de commencer l’opération de cet outil électrique, toujours porter des lunettes de sécurité étanches ou à écrans
latéraux, et si nécessaire, un masque facial intégral. Nous recommandons d’utiliser un masque facial à champ de vision élargi,
plutôt que des lunettes de vue ou des lunettes de sécurité munies d’écrans latéraux. Toujours porter une protection oculaire
certifiée conforme à la norme ANSI Z87.1.

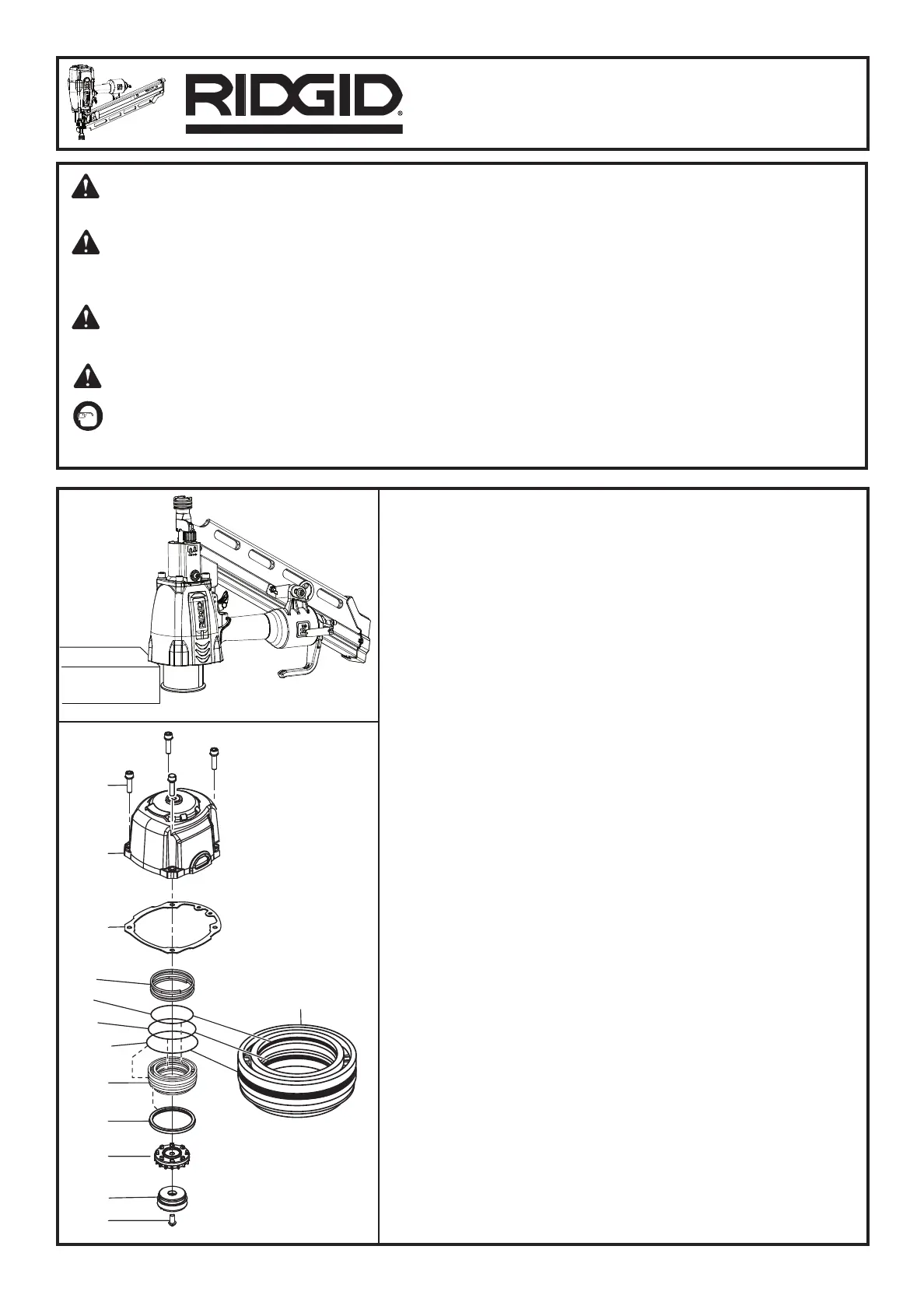

Fig. 1
Fig. 2
La soupape
inclut les pièces
10 à 18
Pièce 14 installée
avec les pièces 11
et 13
