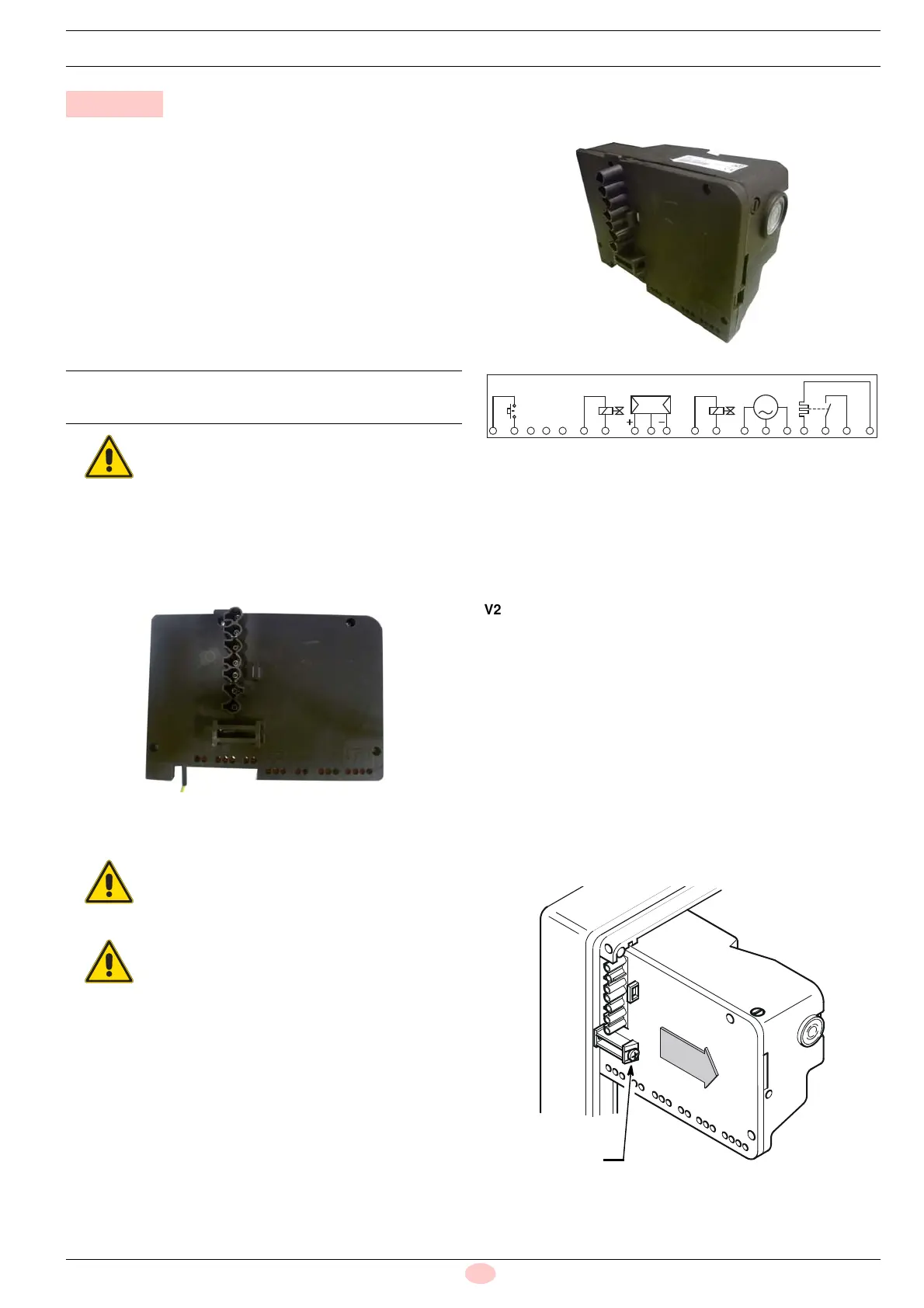

Installation
Das Steuergerät MO550-BWG wird an den Brenner mit aus-
schließlicher Verwendung der 2-drahtigen Flammenfühler der
Serie FD01 installiert.
Mitgeliefertes Zubehör
Steuergerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Schutzblock SER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Schutzblock V2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Schutzblock RS und Verbindung . . . . . . . . . . . . . . . . . . . . . St. 1
Brücken-Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Anleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . St. 1
Für die Installation des neuen Steuergeräts MO550 - BWG muss
der nachstehende Schaltplan verwendet werden.
Zeichenerklärung (Abb. 2)
K – Thermostat für Startfreigabe nach Vorwärmen (nur bei
vorgerüsteten Anwendungen)
PH – Heizöl-Erwärmer (nur bei vorgerüsteten Anwendungen)
MV – Gebläsemotor
V1 – Heizölventil 1. Stufe
F – Flammenfühler
V2 – Heizölventil 2. Stufe
SER – Schutzblock
RS – Fernentstörung
Für die Installation wie folgt vorgehen:
die Befestigungsschrauben abschrauben und die Brenner-
verkleidung abnehmen.
Alle Bauteile, den 7-poligen Stecker, den Sondenstecker,
die Hochspannungskabeln und das Erdungskabel vom
Steuergerät abtrennen.
Das Steuergerät vom Brenner trennen, dazu die Schraube
A)(Abb. 3) lösen und in Pfeilrichtung ziehen.
Das neue, mitgelieferte Steuergerät installieren und mit der
Schraube A)(Abb. 3) mit einem Anzugsmoment zwischen
1÷1,2 Nm am Brenner fixieren.
Alle oben genannten Verbindungen, den 7-poligen Stecker
und den Erdleiter wieder anschließen.
2 Installation
MO 550 - MWG
MO 550 - BWG
MO 550 - BWG
GEFAHR
Alle Installations-, Wartungs- und Demontagear-
beiten sollten nicht unter Elektrospannung erfol-
gen.
Der Austausch des Steuergeräts muss durch das
Fachpersonal entsprechend den Angaben in die-
sem Handbuch und gemäß den geltenden Stan-
dards und gesetzlichen Vorschriften durchgeführt
werden.
ACHTUNG
Die Brücken-Steckdose darf nur bei Brennern,
die nicht mit einem Heizölvorwärmer ausgestat-
tet sind, am Steuergerät installiert werden.
ACHTUNG
Anschluss der Fernentstörung
Die Verbindung zum RS Anschluss, der dem
Brenner beigepackt ist, herstellen.
Eine Taste in einer Entfernung von max. 20 Meter
anschließen.
Abb. 1
S9675
Abb. 2
S9674
N L2
R
C
N
2
A
M
B
N
1
S
E9288
SER F PHMVV2 V1RS K
