Riello MO550-BWG - Schaltplan (Einstufige Version mit Erwärmer)

5
20138365
D
Elektrische Daten und Betriebszeiten

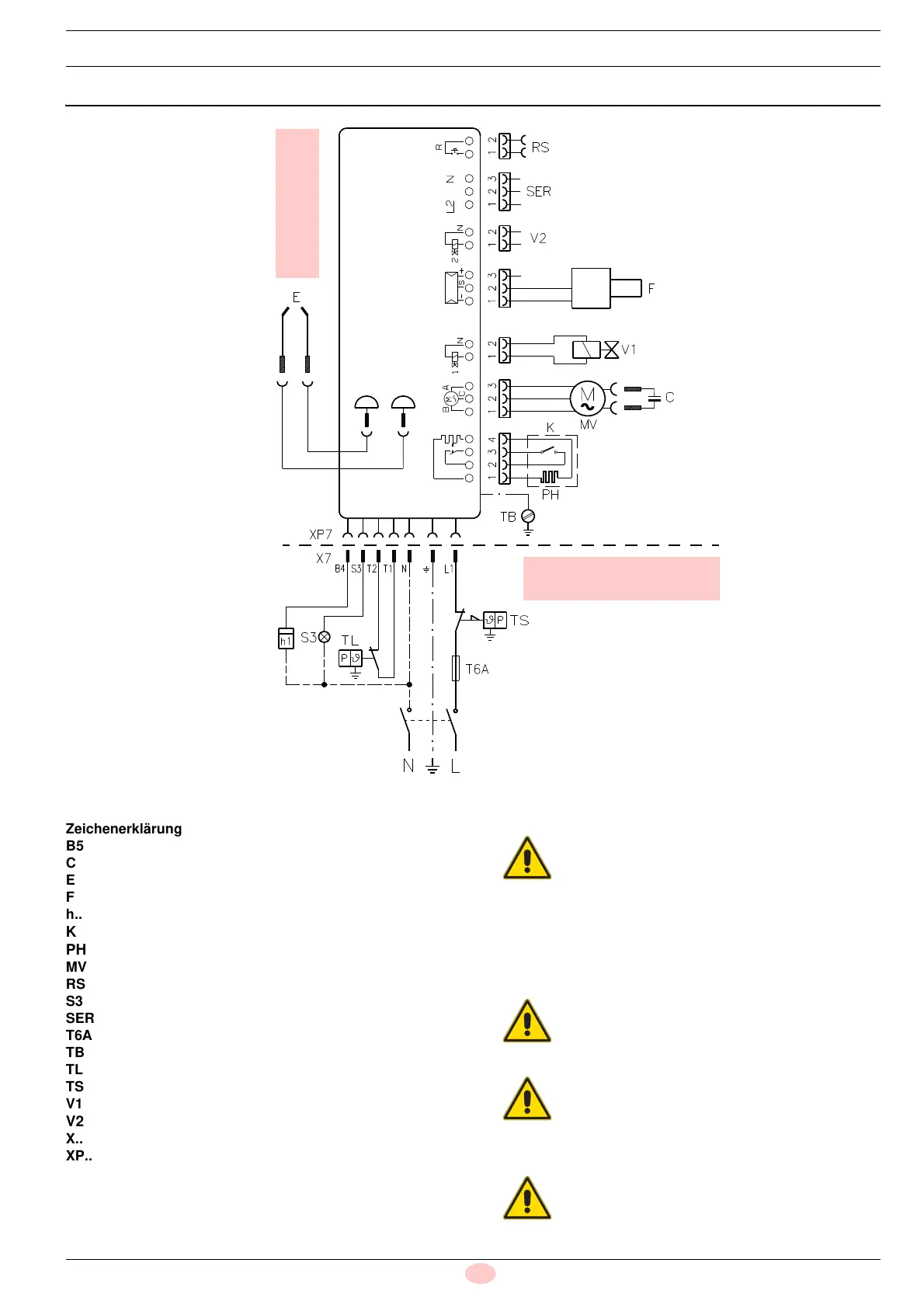

3.3 Schaltplan (einstufige Version mit Erwärmer)
Zeichenerklärung
B5 – Anzeige Betrieb 2. Stufe (230V ~ - 0,1A max.)
C – Kondensator
E –Elektrode
F – Flammenfühler
h.. – Stundenzähler (230V
~ - 0,1A max.)
K – Thermostat für Startfreigabe nach Vorwärmen
PH – Heizölvorwärmer
MV – Motor
RS – Fernentstörung
S3 – Störungsanzeige-Fernmeldung (230V
~ - 0,5A max.)
SER – Schutzblock
T6A – Sicherung
TB – Brenner-Erdung
TL – Grenzthermostat
TS – Sicherheitsthermostat
V1 – Heizölventil 1. Stufe
V2 – Schutzblock
X.. – Stecker
XP.. – Steckdose
230V ~ 50Hz
Abb. 4
STEUERGERÄT
Hauptschalter
20139658
WERKSEITIGE
VOM INSTALLATEUR
AUSZUFÜHREN
EINSTELLUNG
ACHTUNG
 Vertauschen Sie in der Stromversorgungslei-
tung nicht den Nullleiter mit der Phase.
 Kontrollieren Sie, ob die Stromversorgung
des Brenners der Angabe entspricht, die auf
dem Kennschild und in diesem Handbuch
angeführt ist.
 Der Leiterquerschnitt muss mindestens 1
mm
2
sein. (Außer bei anderslautenden Anga-
ben durch Normen und örtliche Gesetze).
ACHTUNG
Führen Sie eine Kontrolle durch, indem Sie die
Abschaltung des Brenners durch Öffnen der Ther-
mostate und die Störabschaltung durch Verdun-
keln des Flammenfühlers prüfen.
VORSICHT
Falls die Haube noch vorhanden ist, nehmen Sie
diese ab und fahren Sie mit der elektrischen Ver-
kabelung gemäß den Schaltplänen fort.
Verwenden Sie flexible Kabel entsprechend der
Norm EN 60 335-1.
ACHTUNG
Dieses Steuergerät verwendet den 2-drahtigen
Flammenfühler.
Keine anderen Fühler als den FD01 (Ersatzteilco-
de 20135304) anschließen.
