SAFE 4 3
020911
13-14, 23-24, 33-34
41-42
S33-S34
S11-S12, S21-S22

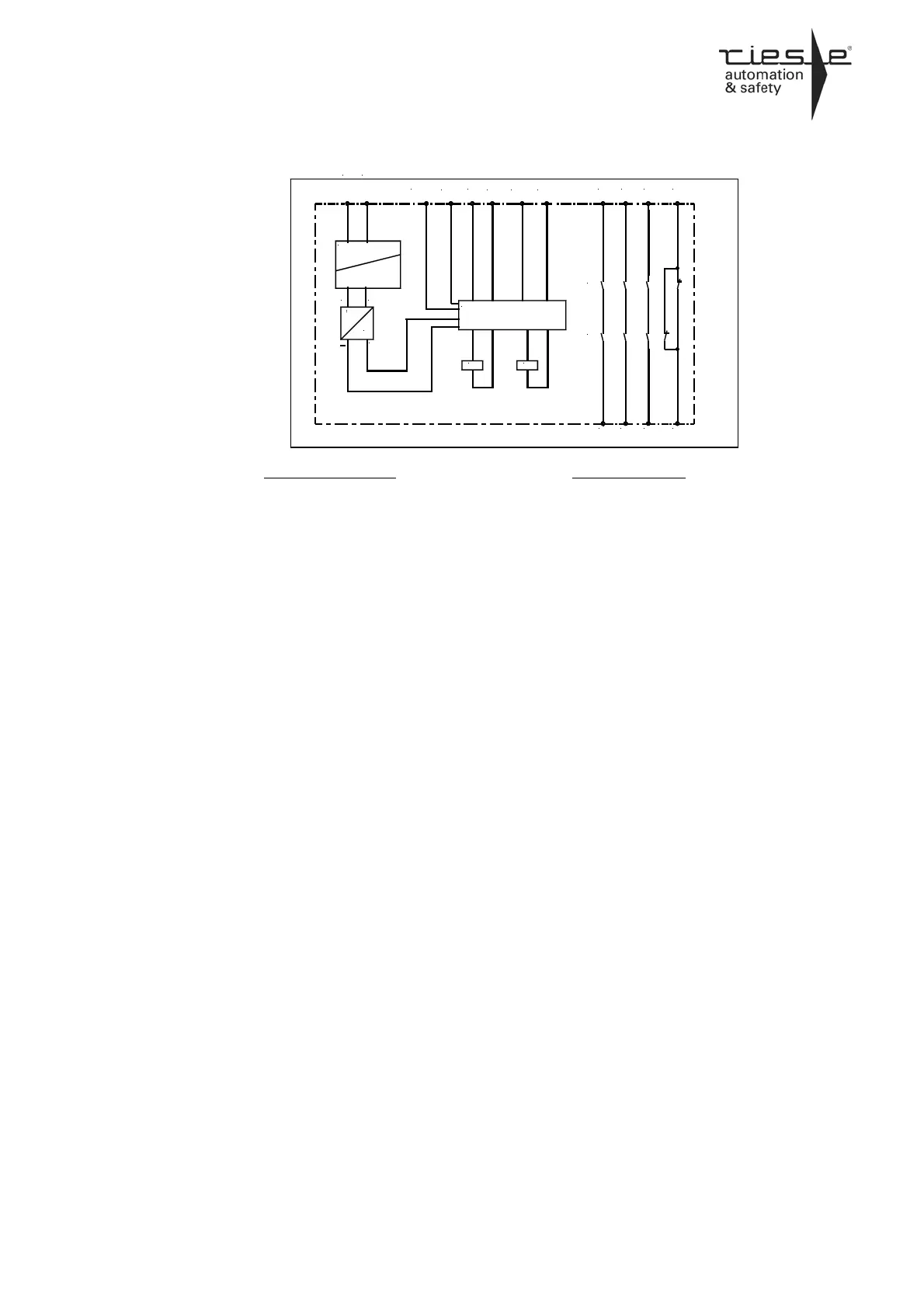

Aufbau und Funktionsweise
Ausgangskontakte:
Sicherheitsstrompfade (Schließer)
Signalisierungsstrompfad (Öffner)
Start-Taster
Not-Halt Kanal 1 und 2
Für das Betreiben des Gerätes muss
eine Hilfsspannung an die Klemmen A1
und A2 angelegt werden. Die LED
‘Power‘ leuchtet.
Die Anschlussklemmen S11, S12, S21
und S22 werden nach den entsprechen-
den Anwendungsbeispielen beschaltet.
Zum START des Gerätes muss die
Klemme S33 mit S34 über einen Schlie-
ßerkontakt überbrückt werden.
Danach sind die Kontakte 13-14, 23-24,
33-34 geschlossen, der Kontakt 41-42
geöffnet. Die LED´s ‘Channel 1‘ und
‘Channel 2‘ leuchten.
In Reihe zu dem START-Taster kann
die Schaltung eines externen
Schützes überwacht werden
(siehe Anwendungsbeispiel 3).
Assembly and function (func-
tion circuit diagram)
Output contacts:
safety circuits (normally open)
auxiliary circuits (normally close)
start
emergency stop channel 1 and 2
An supply voltage must be applied at
terminals A1 and A2. The ‘Power‘ LED
illuminates.
Terminals S11, S12, S21 and S22 have
to be wired up as it is shown in the appli-
cation examples.
To START the unit, terminals S33 and
S34 must be bridged with a normally
open contact. The unit works if you close
this contact.
At this time the contacts 13-14, 23-24
and 33-34 are closed, contact 41-42 is
opened.The LED’s ‘Channel 1‘ and
‘Channel 2‘ illuminate.
In series to the START-button an
external contactor can be controlled
(see application 3).
S12
Überwachungslogik /
monitoring logic
~ ~
~
~
+
=
K1
elektr. Sicherung
electr. fuse
Transformator
transformer
A1
(+)
A2
(-)
S34
S33 S11
14
K2
K2
3424 42
13
K1
S22S21
3323 41
