Zeit begrenzt werden muß, in der die Röhren abgekühlt
werden.
Das Multimeter (9, Abb.1) zeigt auch den Gitterstrom
an, der von der Einstellung des Ausgangskreises und
der Eingangsleistung abhängt. Der Gitterstrom darf 90
mA nicht übersteigen. Ein Schutzkreis macht den
Betrieb der Linear unmöglich, wenn dieser Wert
überschritten wird, wobei dieser Zustand durch
Einschalten des Gefahranzeigers (Dreieck 16, Abb.1)
angezeigt wird, auch der Betrieb des Verstärkers
unterbunden wird. Zum Neustarten des KLV 2000
bringen Sie den Knopf Lin/ON auf OFF (aus) (12,
Abb.1). Ein weiterer Grund für einen eintretenden
Schutzvorgang, wobei das entsprechende Licht angeht
und der KLV 2000 gestoppt wird, ist das nicht
ordnungsgemäße Arbeiten des Lüfters. Eine
elektronische Kontrolle am Lüftermotor zeigt eine
auftretende Anomalie auf dem Schutzkreis. In diesem
Zustand arbeitet das Neustarten des KLV 2000 mittels
des Schalter Lin/ON nicht, und man muss einen
Techniker beauftragen. Der Schutz tritt auch ein, wenn
die Linear eingeschaltet ist (ON), falls sich der Schalter
Lin/ON auf ON befindet (12, Abb.1), weil die
Lüfterdrehzahl ein paar Sekunden braucht, um den
festen Wert zu erreichen. In diesem Falle bringt man
am Schalter Lin/ON den KLV 2000 in den Neústart.
Der Schalter Delay/ON (11, Abb.1) brigt in der Stellung
ON eine Verzögerung von etwa 2 Sekunden ein, wenn
das Relais zum Umschalten freigegeben wird, was für
SSB und CW für den fall nötig ist, dass einer der
rückwärtigen Stecker PTT (5 oder 6, Abb.2) nicht
benutzt wird, worauf der KLV 2000 mit dem Innen VOX-
Kreis umschaltet. Die Verzögerung dient dazu ein
standby des Antennenrelais zu vermeiden, wenn das
Eingangssignal währen der kurzen
Senderunterbrechung Null ist.
Der Antennenvorverstärker wird mittels des Schalters
Pre/ON (13, Abb.1) eingebracht. Dazu Justieren Sie
den Vorabstimmer (5, Abb.1) auf die benutzte Frequenz.
Ist der Verstärker aus, stimmen Sie auf ein Signal nahe
der Arbeitsfrequenz im Empfänger ab, schalten den
Vorverstärker auf ON (ein), und drehen den Knopf Pre
Tune langsam in die eine oder andere Richtung, um
den maximalen Ausschlag am S-Meter des Empfänger
zu bekommen.
Der Vorverstärker arbeitet als ein Passbandkreis, mit
einer begrenzten Breite. Beim Frequenzabstimmen (16,
Abb.1) verstärken Sie das Signal von 30 MHz bis 9,5
MHz, und schwächen es von 9,5 bis 6,5 MHz ab, wie
auf dem Schaubild der Abb.6 zu sehen. Auf diese
Weise wird auf dank des begrenzten Paßbands die
Intermodulation lauter Signals auf Nachbarfrequenzen
vermindert, auch werden schwache Signale auf den
hohen Bändern angehoben.
dB
Band
0
-10
+10
+15
+20
+25
-5
+5
10m12m15m17m20m30m40m

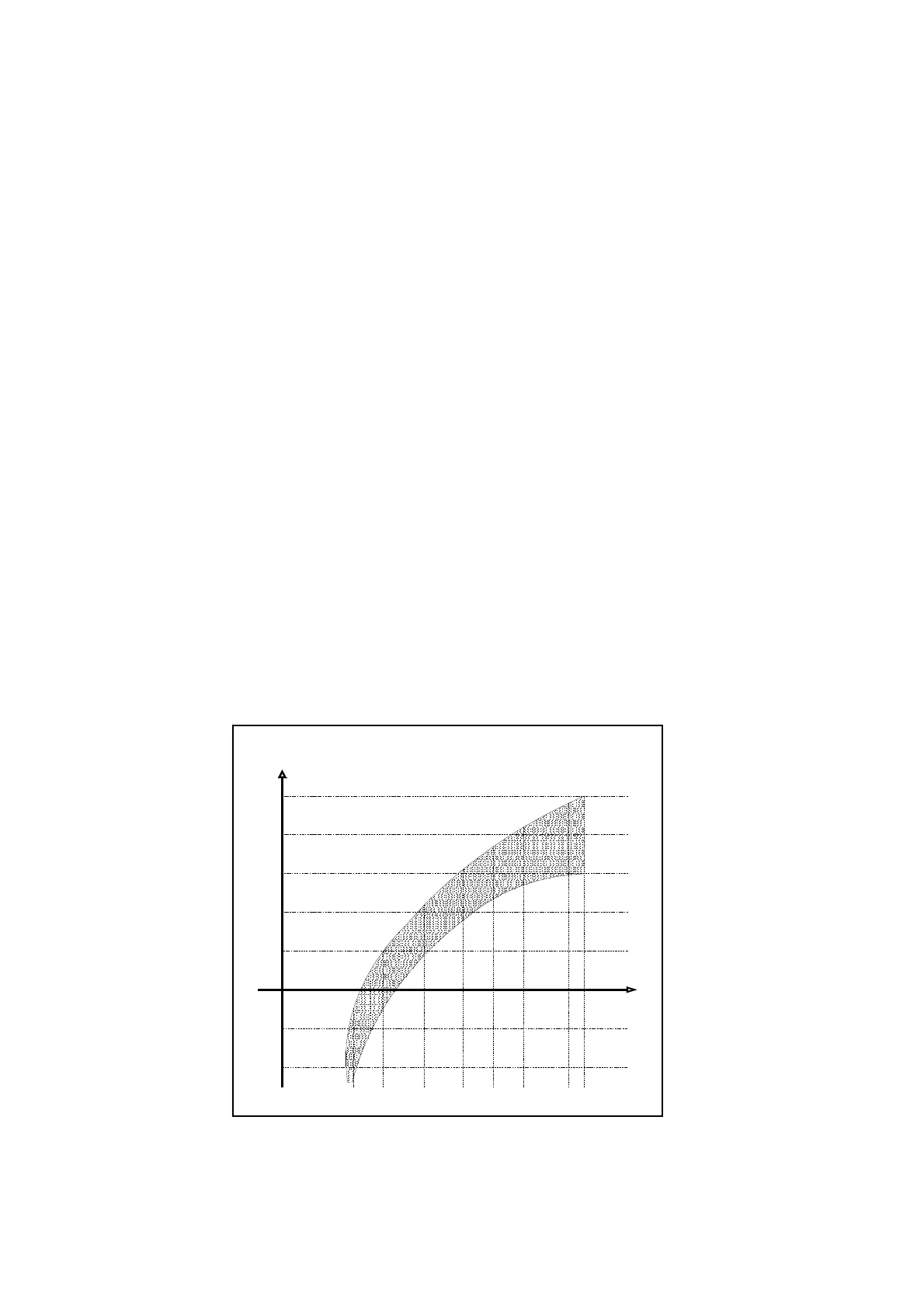

Abb. 6
Gain versus frequency preamplifier curve chart
D
