RM KLV 2000 - Frontplatte - Front Panel Description

- 4 -
Frontplatte - Front description
1) LOAD
Justieren der Last an der Linear
(siehe Tabelle 1)
2) TUNE
Justieren des Anodenteils
(siehe Tabelle 1)
3) Band
Auswahl des Frequenzbands
(siehe 15)
4) SWR Sens.
SWR-Ende der Skaleneinstellung
5) Pre Tune
Justieren des Antennenvorverstärkers in der
Arbeitsfrequenz
6) Multimeter
Es wird die anzuzeigende Maßgröße eingestellt
7) Watt
HF-Ausgangleistung
8) SWR
Stehwellenverhältnis-Anzeige
9) Multimeter
Zeigt bei Position gemäß 6 die Anodenspannung, den
Anodenstrom oder den Gitterstrom an.
10) DIR/REF
Wählschalter für Messen von SWR
direkt/reflektiert 8
11) Delay/ON
Verzögerung beim Arbeiten ohne PTT in SSB
12) Lin/ON
Verstärker einschalten (siehe 16)
13) Pre/ON
Vorverstärker einschalten (siehe 16)
14) POWER/ON
Netzschalter
15) Meter/MHz
Lichtanzeiger des durch 3 ausgewählten Bandes
16) A, Lin ON, TX, Pre ON
LED zur Betriebsanzeige des Verstärkers.
1
2
3
4
5
6
7
8
9
10
1
1
12
13
14
15
16
1) LOAD
Linear load adjustment
(refer to table 1)
2) TUNE
Linear anodic section adjustment
(refer to table 1)
3) Band
Linear working band (frequency) selection (see15)
4) SWR Sens.
SWR end of scale adjustment
5) Pre Tune
Antenna preamplifier working frequency adjustment
6) Multimeter
Select the measure to be indicated by multimeter
7) Watt
Output power level
8) SWR
Output stationary wawes level
9) Multimeter
It indicates, dependig on position of 6, the anodic
tension, the anodic current or the grid current
10) DIR/REF
Selector of SWR direct/reflected measure
11) Delay/ON
Delay when using without connection with PTT in
SSB
12) Lin/ON
Amplifier ON
13) Pre/ON
Preamplier ON
14) POWER/ON
Network switch
15) Meter/MHz
Light indicator of the selected band by 3
16) A, Lin ON, TX, Pre ON
Light indicators of linear status of operation

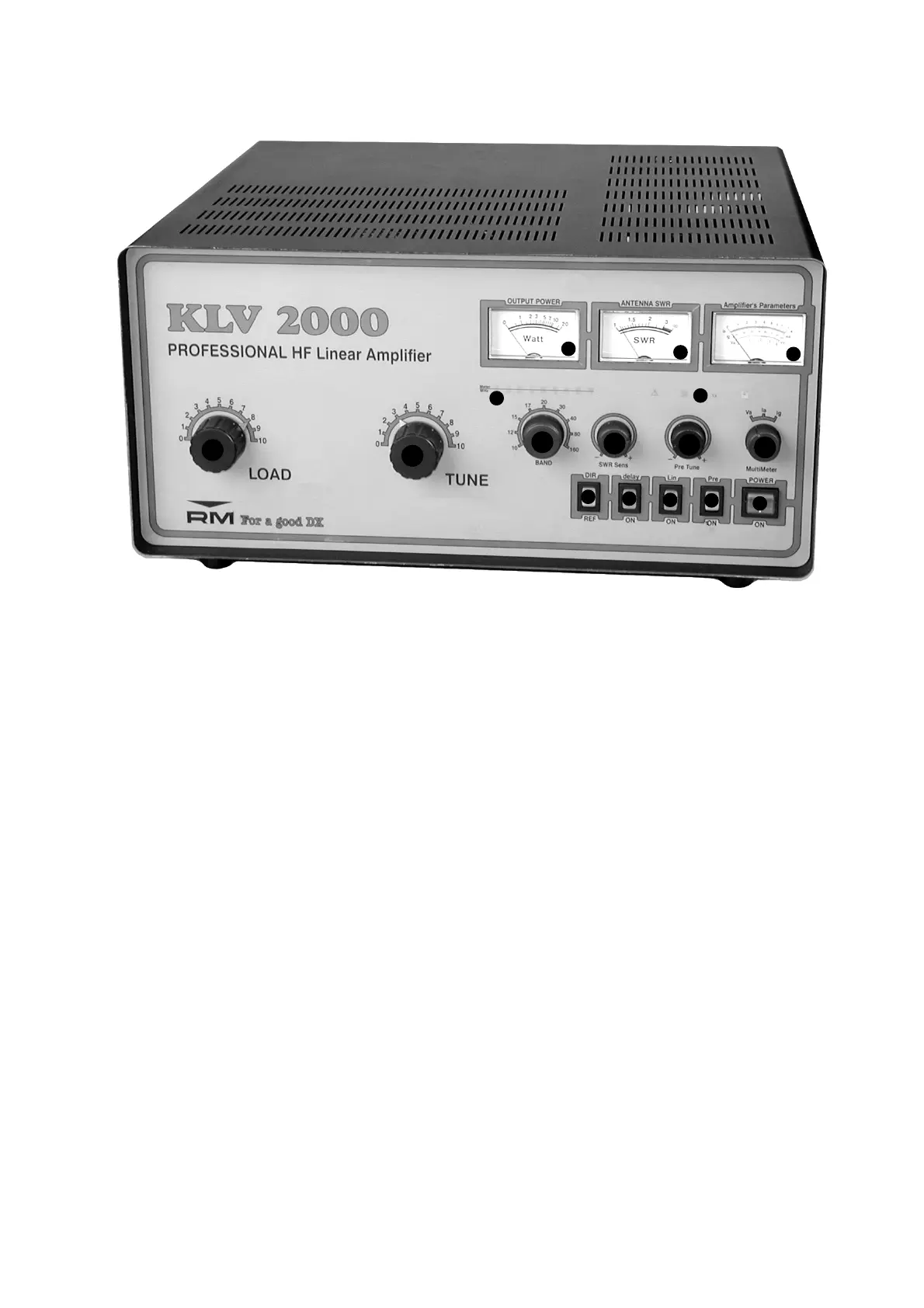

Abb. 1
