DeutschDeutsch
19 20

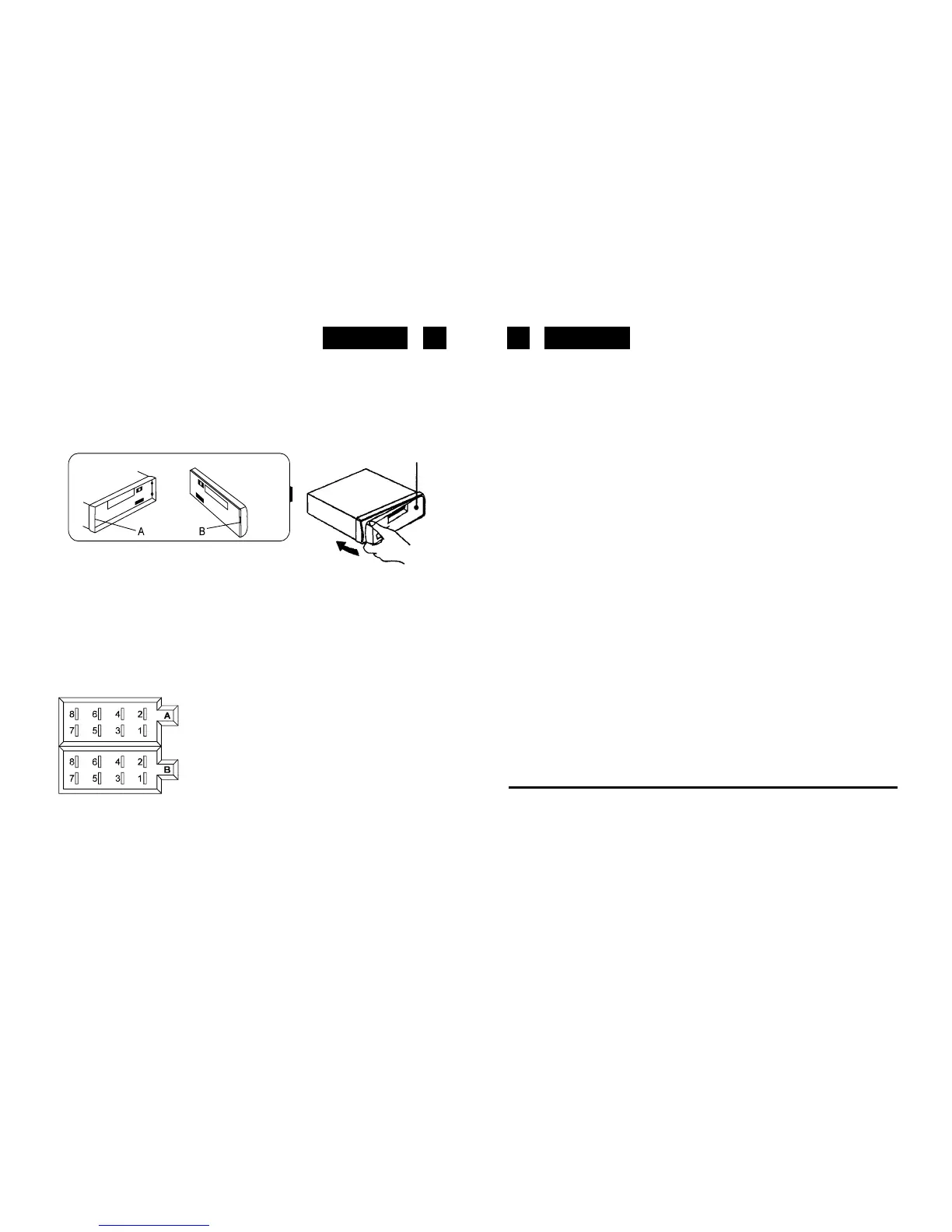

ANBRINGEN DES FRONTBEDIENTEILS
Nehmen Sie die rechte Seite des Frontbedienteils und setzen Sie es auf das Gerät, wie in
der Abbildung gezeigt, und drücken Sie, bis es einrastet.
Bitte beachten Sie, dabei keinen Druck auf das Display oder die Bedienungstasten
auszuüben.
Hinweise:
• Vergewissern Sie sich, daß Sie das Frontbedienteil richtig herum auf das Gerät
aufsetzen.
• Drücken Sie das Frontbedienteil nicht zu stark gegen das Gerät, wenn Sie es
aufsetzen. Es kann einfach angebracht werden, indem Sie es leicht gegen das Gerät
drücken. Wenn Sie das Frontbedienteil mit sich nehmen, legen Sie es in die
mitgelieferte Schutzhülle.
• Drücken Sie nicht zu stark oder mit übermäßiger Kraft auf das Display-Fenster des
Frontbedienteils, wenn Sie es am Gerät anbringen.
ISO-ANSCHLUSSTEIL
RCA-Buchse Ausgangsleitung (Hinten) –
Grau : Rot (rechts)
: Weiß (links)
ANSCHLUSSTEIL A
1.
2.
3.
4. GELB : SPEICHER +12V
5. BLAU: AUTOANTENNENAUSGANG
6.
7. ROT : +12V (AN DEN ZÜNDSCHLÜSSEL)
8. SCHWARZ : ERDUNG
Hinweis:
Der ROTE Draht (Anschlußteil A Nr.7) muß an die Autozündung angeschlossen werden, um
zu vermeiden, daß die Autobatterie entladen wird, wenn das Auto längere Zeit nicht benutzt
wird.
ANSCHLUSSTEIL B
1. VIOLETT : HINTERER RECHTER LAUTSPRECHER (+)
2. VIOLETT/SCHWARZ : HINTERER RECHTER LAUTSPRECHER (-)
3. GRAU : VORDERER RECHTER LAUTSPRECHER (+)
4. GRAU/SCHWARZ : VORDERER RECHTER LAUTSPRECHER (-)
5. WEISS : VORDERER LINKER LAUTSPRECHER (+)
6. WEISS/SCHWARZ : VORDERER LINKER LAUTSPRECHER (-)
7. GRÜN : HINTERER LINKER LAUTSPRECHER (+)
8. GRÜN/SCHWARZ : HINTERER LINKER LAUTSPRECHER (-)
Wartung
ERSETZEN DER SICHERUNG
Wenn die Sicherung durchgebrannt ist, überprüfen Sie den Netzanschluß und ersetzen Sie
die Sicherung. Wenn die Sicherung nach dem Ersetzen erneut durchbrennt, könnte ein
internes Funktionsproblem vorliegen. In diesem Falle wenden Sie sich an Ihr nächstes
Kundendienstzentrum.
Achtung
Verwenden Sie für jedes Kabel die vorgeschriebene Amperestärke. Wenn Sie eine Sicherung
mit höherer Amperestärke verwenden, könnte das ernsthafte Schäden verursachen.
FUNKTIONSANWEISUNGEN
NETZTASTE EIN/AUS (1) (PWR)
Setzen Sie das Frontbedienteil auf das Gerät auf und drücken Sie die Netztaste, um das Gerät
einzuschalten. Drücken Sie erneut die PWR-Taste, um das Gerät auszuschalten und
drücken Sie die ENTRIEGELUNGS-Taste (14), um das Frontbedienteil freizugeben.
Hinweis: Entriegeln Sie das Frontbedienteil niemals, wenn das Gerät eingeschaltet ist.
Strom fließt auch, wenn das Autoradio ausgeschaltet ist.
Frontbedienteil
Hauptgerät Rückseite des Bedienteils
