No. 8488

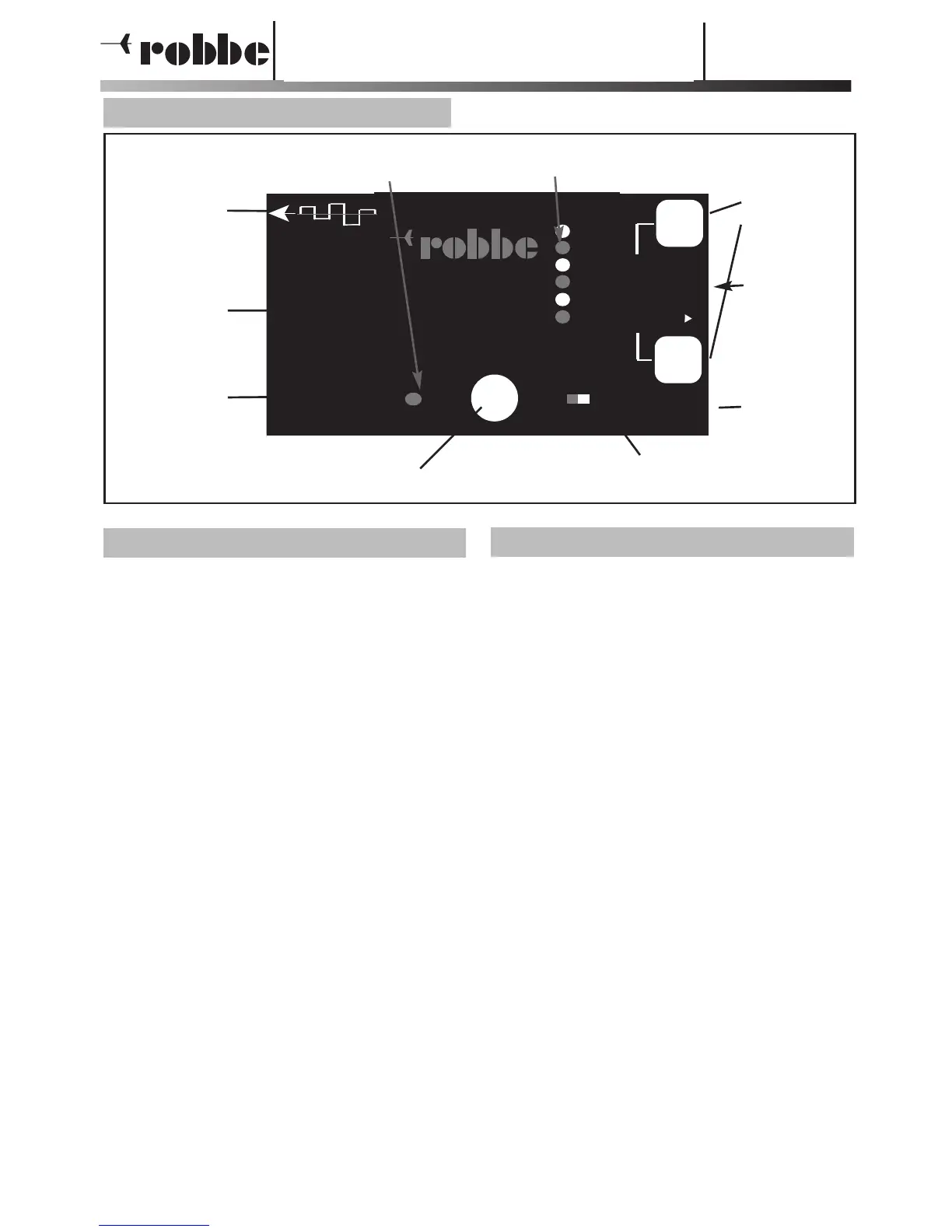

Manual de Uso
LiPo TopEqualizer 6S
Antes de usar el aparato, leer atentamente las
instrucciones de uso y los consejos de seguri-
dad al final de este manual.
El TOP ecualizador sirve para llevar automáti-
camente a la misma tensión, los diferentes ele-
mentos de un pack de baterías de litio o LiPo
conectados en serie (ecualizar).
Esto es necesario, por
que según el uso, los
diferentes elementos alcanzan durante la des-
carga diferentes estados de carga o de tensión.
Para evitar una sobrecarga o una descarga total
con la consecuencia de daños permanentes en
los elementos, recomendamos llevarlos a la
misma tensión.
Se puede incluso indicar en el display la tensión
de los elementos individuales, si el cargador es
adecuado para ello (por ejemplo el Power Peak
Compact o Infinity 3).
Conectar el cable del sensor del ecualizador
con el cargador.
Se conecta el Top ecualiador entre el cargador
de litio y el pack de baterías.
En el cargador se seleccionan los parámetros
para la tensión de final de carga y la corriente
de carga.
• Conectar el cable del sensor de voltaje de la
batería con el ecualizador
, el cable negro
(polo negativo del pack de baterías) con la
posición marcada con la flecha.
• Conectar el cable de conexión del ecualiza-
dor con la polaridad correcta con la salida
del cargador (rojo= polo +, negro = polo -).
• Conectar el cable de carga de la batería con
la polaridad correcta con la salida del ecuali-
zador (rojo = polo +, negro = polo -).
• Conectar el cable del sensor del ecualizador
con el ecualizador y el cargador (por ejem-
plo PP Infinity 3).De esta manera se indica la
tensión de cada elemento en su cargador.
El aparato está protegido a la polaridad inversa.
No obstante, conviene evitarlo.
páginas 8-11 de estas instrucciones, encon-
trará los dibujos para las conexiones
