Bauanleitung
Valdivia
Bestell Nr.
1140
Baustufe 10, die Ankerwinde
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
10.1 Windenpoller Buche 8 x 8 x 47 2 Fertigteil, BS
10.2 Haltebock Ku Spritzteil 5 x 30 2 BS
10.3 Schraube Ms M1,4 x 12.5 5 BS
10.4 Mutter Ms M1,4 6 BS
10.5 Klinke Ms 1,5 x 10 1 BS
10.6 Welle, Ankerwinde Ms Draht Ø 2 x 70 1 BS
10.7 Klinkenrad Ku Spritzteil Ø 9 1 BS
10.8 Hülse Ms 2,5 x 0,2 x 8 1 BS
10.9 Ritzel Ku Spritzteil 12 Z m 0,5 1 BS
10.10 Welle, Ankerwinde Ms Draht 3 x 65 1 BS
10.11 Bremsscheibe Alu-Drehteil Ø 12 x 4 1 BS
10.12 Hülse Ms 4/3,2 x 5 2 BS
10.13 Bremsband Ms 0,3 x 3 x 60 1 BS
10.14 U-Scheibe Ms 5/2,2 5 BS
10.15 Kurbel Ms Draht 0,8 x 15 1 BS
10.16 Bremsspindel Ms Schraube M 2 x 25 1 BS
10.17 Mutter Ms M 2 2 BS
10.18 Zahnrad Ku Spritzteil 40 Z m 0,5 1 BS
10.19 Kurbel Ku Spritzteil 2 BS
10.20 Ketten-Spillkopf Alu Drehteil Ø 13 x 15 2 BS
10.21 Ketteneinlaß Ku Spritzteil 2 BS
10.22 Ankerkette Ms 300 lg. 2 BS
10.23 Zapfen für Lüfter Buche Ø 5 x 15 3 BS
- Auf die entgratete Welle 10.6 das Klinkenrad 10.7 28mm
weit aufpressen. Von der rechten Seite aus die Hülse
10.8 und den rechten Poller aufschieben. Ritzel 10.9 mit
2 mm Abstand zum Haltebock aufpressen.
- Auf die Welle 10.10 die Bremsscheibe 10.11 mittig auf-
pressen (kleben). Beidseitig die Hülsen 10.12 aufschie-
ben.
- Auf das Bremsband 10.13 die U-Scheiben 10.14 mittig
im Abstand von 40 mm auflöten - siehe Abb. 122.
- Hinweis: Beim Bohren der U-Scheiben diese mit einer
Zange festhalten.
- Bremsband bohren und überstehende Enden abtrennen.
- Bremsband nach der Bremsscheibe biegen. Kurbel
10.15 biegen und auf die Schraube 10.16 löten.
- Die Bremsspindel mit den beiden Muttern 10.17 auf der
Bremsscheibe montieren Abb. 121 und 122.
32
- Die Windenpoller 10.1 mehrfach wachsen und schleifen.
Die Einzelteile der Winde nach eigenem Ermessen
lackieren.

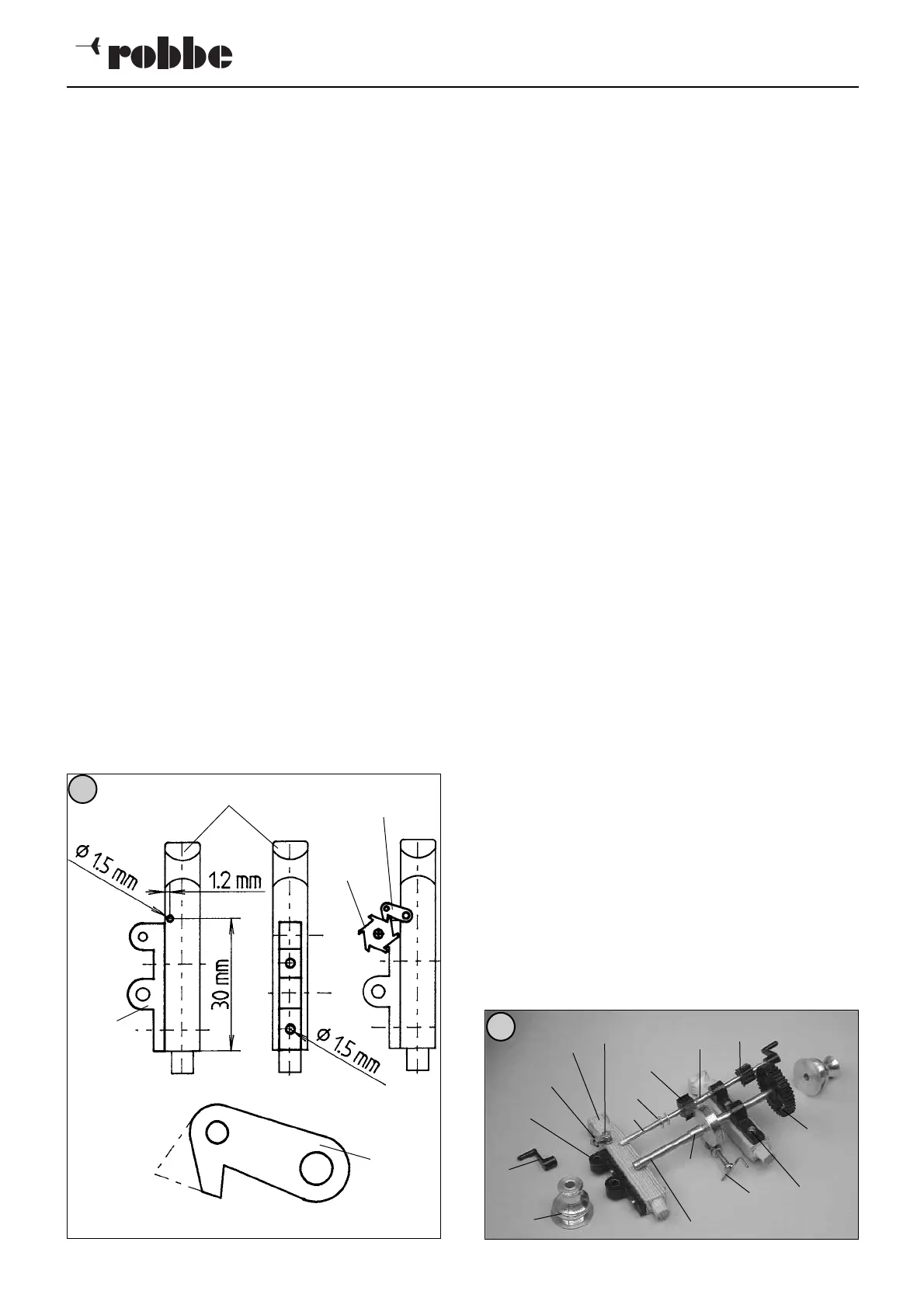

- Nach Abb. 120 an beiden Pollern die Halteböcke 10.2
anschrauben - 10.3, 10.4.
- Im linken Poller die Querbohrung für die Klinke 10.5
anbringen. Klinke nacharbeiten und mit einer Schraube
10.3 und zwei Muttern 10.4 montieren (Abb. 123).
120
121
10.1
10.2
10.5
10.5
10.7
10.19
10.20
10.1
10.2
10.5
10.3, 10.4
10.3, 10.4
10.14
10.7
10.8
10.6
10.9
10.18
10.10
10.12
10.15
