Bauanleitung
Valdivia
Bestell Nr.
1140
Baustufe 11, Bugspriet und Klüverbaum
Stckl.-Nr. Bezeichnung Material Maße Stck Bemerkung
11.1 Stevenverkleidung ABS Stanzteil 1,5 2 Platte B
11.2 Querteil ABS Stanzteil 1,5 x 13 x 14 1 Platte B
11.3 Spitzenteil ABS Stanzteil 1,5 x 11 x 17 1 Platte B
11.4 Bugsprietteil Buche 11 x 165 1 Fertigteil
11.5 Unterlegklotz Kiefer 11 x 11 x 32 1
11.6 Bugspriet Alu-Rohr Ø 10,8 x 155 1
11.7 Einnietmutter Ms M 2,5 1 BS
11.8 Schraube Ms M 2,5 x 20 1 BS
11.9 Verschlußstopfen Buche Ø 10 x 20 1
11.10 Hülse Ms 2 x 1,5 x 10,5 1 BS
11.11 Glockenbügel Ms-Draht Ø 1.5 x 80 1
11.12 Schiffsglocke Ms 14 x 12 1 BS
11.13 Splint Ms 1 x 1,4 x 15 2 BS
11.14 Lasche Ms-Band 0,2 x 5 x 25 2
11.15 Nagel Ms 1 x 9 2 BS
11.16 Ring Ms 8/7,2 x 6 1 BS
11.17 Klüverbaum GFK-Rohr Ø 8,5/6 x 340 1 dünnes Rohr
11.18 Niet Rohr-Niet 2 x 12 2 BS
11.19 Ring Ms 8/7,2 x 6 1 BS
11.20 Splint Ms 1,5 x 1,5 x 15 3 BS
11.21 Ring Ms 8/7,2 x 6 1 BS
11.22 Ring Ms 8/7,2 x 6 1 BS
11.23 Ms-Ring Ms 12/11 x 5 1 BS
11.24 Lasche Ms-Band 0,2 x 5 x 21 2
11.25 Splint Ms 1,5 x 1,5 x 15 2 BS
11.26 Blechschraube St Ø 2.2 x 6,5 2 BS

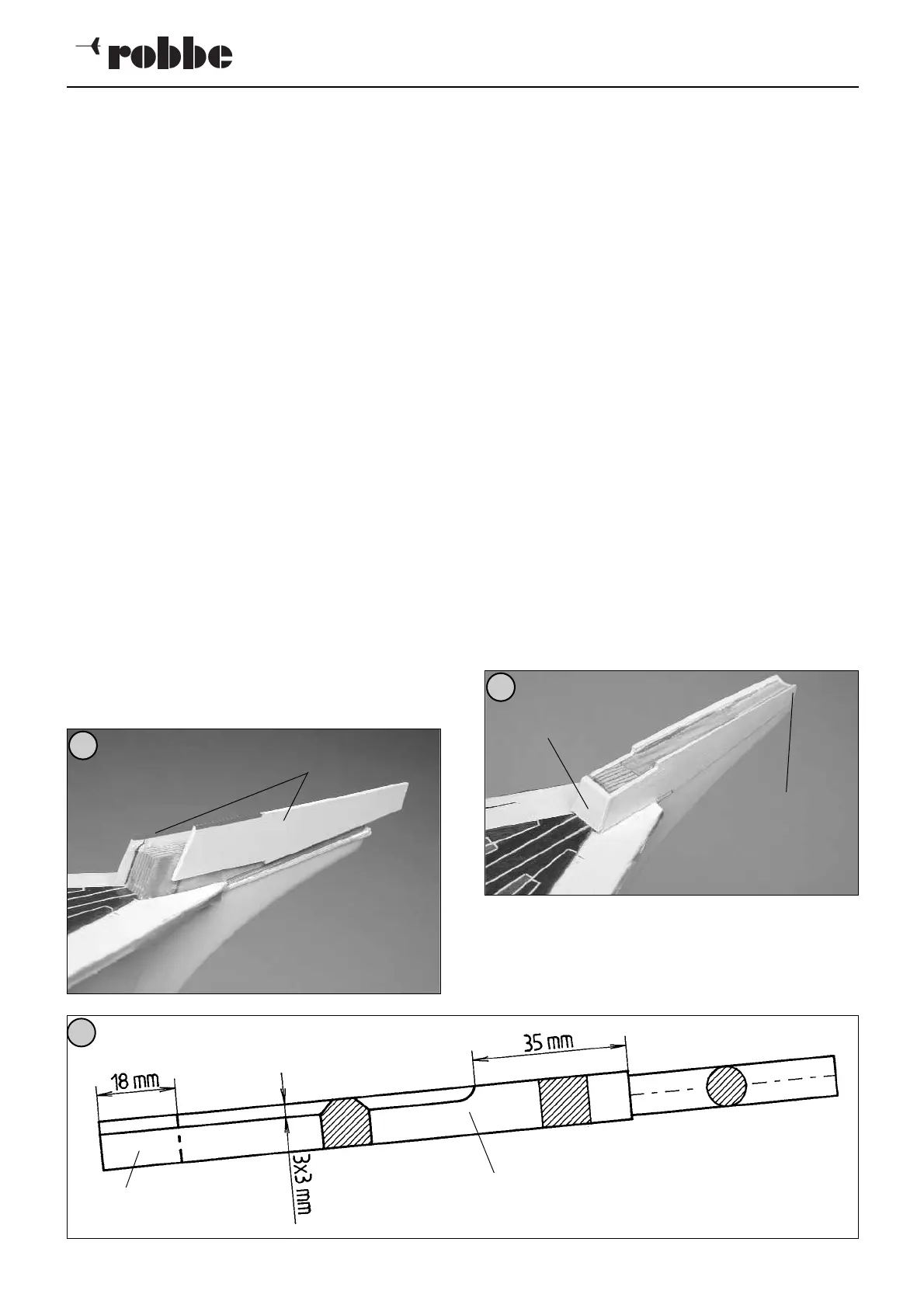

- Querteil 11.2 und Spitzenteil 11.3 ankleben - Abb. 128.
- Das Bugsprietteil 11.4 nach Abb. 129 bearbeiten. Den 18
mm Abschnitt „A“ abtrennen und auf den Unterlegklotz
11.5 kleben.
Einheit zwischen die Windenpoller stecken - Abb. 130
34
Hinweis: Der Bugspriet wird abnehmbar ausgeführt, um den
Transport des Modells zu erleichtern.
- Die Stevenverkleidungen 11.1 mit ST-E ankleben - Abb.
127.
127
128
129
11.1
11.2
11.3
„A“
11.4
